EXT4文件系统学习（八）磁盘结构

介绍

硬盘以扇区作为基本的存储单位，目前的扇区大小是512字节。可以通过分区把一个物理硬盘划分为多个逻辑硬盘，每一个逻辑硬盘就是一个分区，每个分区可以使用独立的文件系统格式。硬盘的第一个扇区，保存了MBR，分区表和结束标志55AA，其中前446字节为MBR代码，其后64字节是分区表，最后4字节是标志55AA。

查看

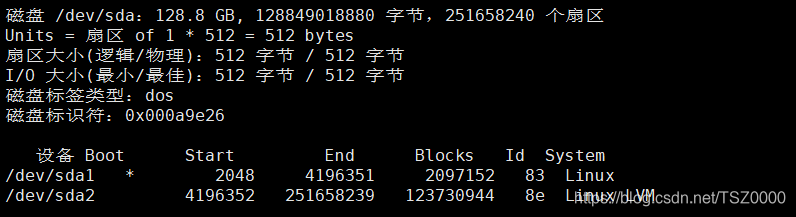

查看分区

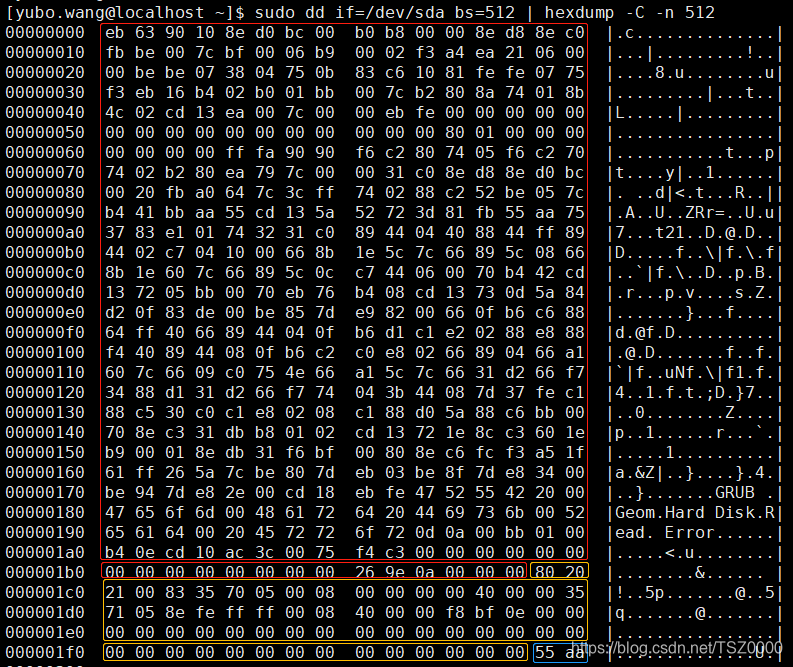

查看数据

前面红色区域446字节是MBR数据，中间黄色区域64字节分区信息和结束标志55AA。

解读

分区数量解读。每个分区表占用16字节，所以一块硬盘最多可分出4个主要分区，想多增加分区，那么需要使用扩展分区，扩展分区使用二级结构不限制分区个数。fdisk命令中提示的扩展和主要分区，详细如下：

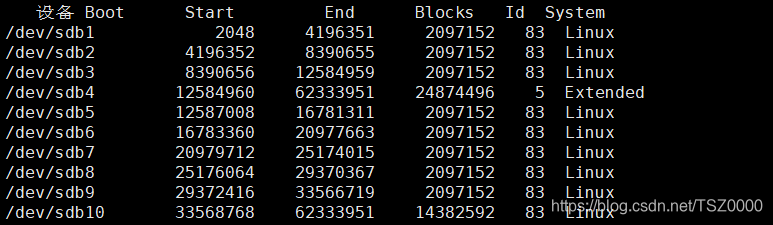

扩展分区划分如下：

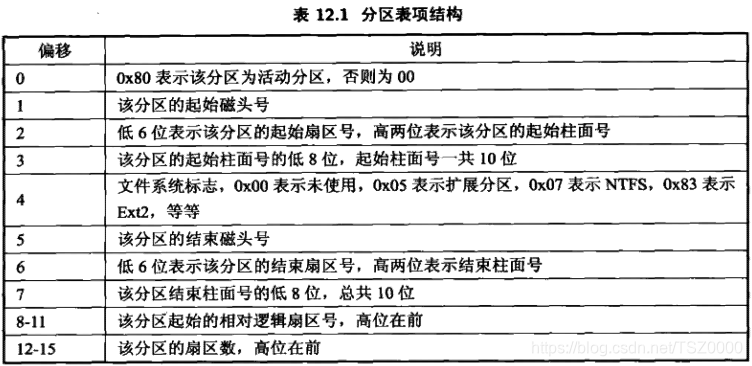

分区表项结构解读。每个分区表占用16字节，可以描述出这16个字节代表的含义，详细如下：

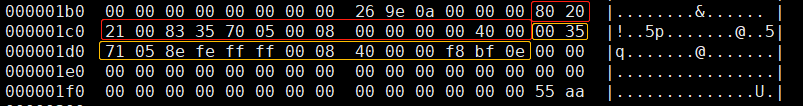

第1个字节表示活动分区，可以看出硬盘有2个分区，第1个分区活动，第2个分区不活动，没有第3和4分区：

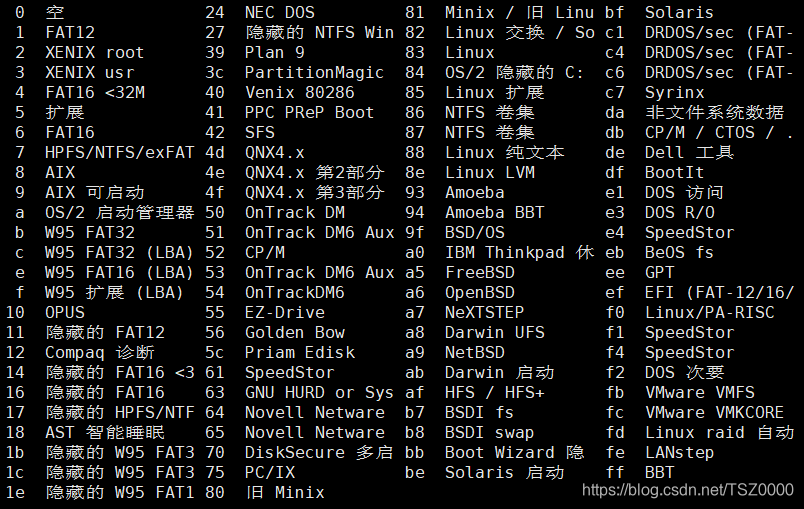

byte[4]文件系统标志，Linux下0x83类型见多，一般是：EXT系类，XFS，BTRFS，YAFFS。。。。

具体什么文件系统还需要读出分区的物理superblock来进行确定：

比如我们熟悉的EXT4文件系统magic是0xEF53。
