T113 i2c gpio拓展芯片xl9555开发应用笔记

最新推荐文章于 2025-11-05 14:52:18 发布
原创 最新推荐文章于 2025-11-05 14:52:18 发布 · 1.6k 阅读 · 13 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件

本文档介绍了如何在T113平台上使用PCA9555驱动进行XL9555 GPIO扩展芯片的开发应用，包括内核支持的添加、设备树配置以及应用级别的调用方法，详细阐述了GPIO扩展引脚的映射和控制方式。

T113 i2c gpio拓展芯片xl9555开发应用笔记

参考资料

内核添加支持

设备树引用

应用调用

内核添加支持

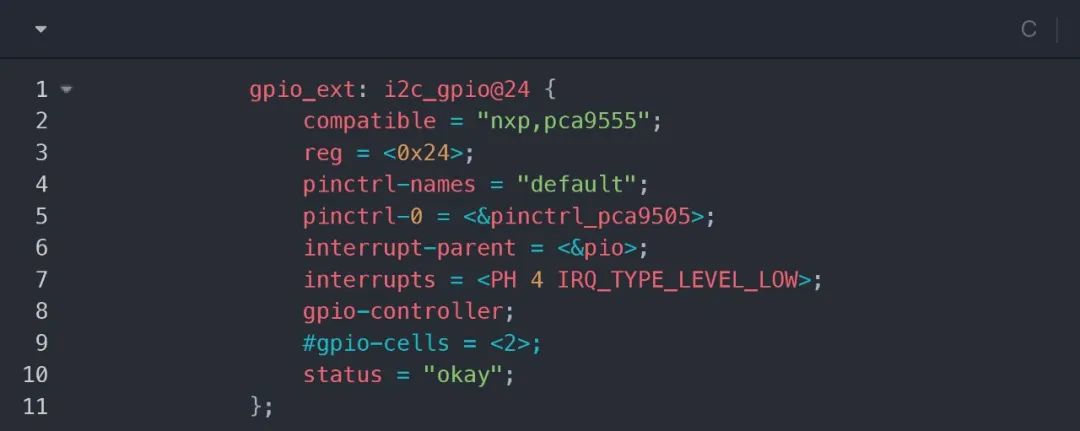

xl9555可使用 pca9555驱动，在设备树使能pca9555节点，参考如下：


内核驱动：/kernel/drivers/gpio/gpio-pca953x.c

make menuconfig配置编译 CONFIG_GPIO_PCA953X=y

或拷贝出来手动编译成模块加载

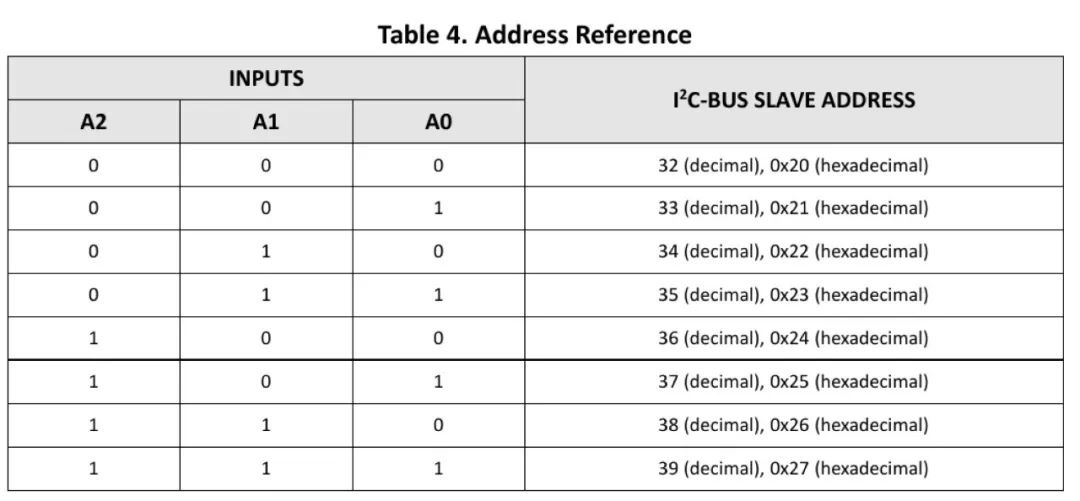

注意这里的i2c地址由硬件A0-A2接线决定
