T113开发板优化启动速度方法


以下介绍T113开发板优化启动速度的方法:

Uboot修改

1、修改u-boot-2018/cmd/sunxi_burn.c


大约快0.7秒

2、去掉延时bootdelay1秒,修改bootdelay参数为0

文件为:device/config/chips/t113/configs/evb1_auto/longan/env.cfg

3、去掉uboot部分打印

可将uboot-board.dts或sys_config.fex中的[platform]下debug_mode设置为 0 来关闭uboot的串口输出。可将sys_config.fex中的[platform]下debug_mode设置为 0 来关闭 boot0串口输出。

内核修改

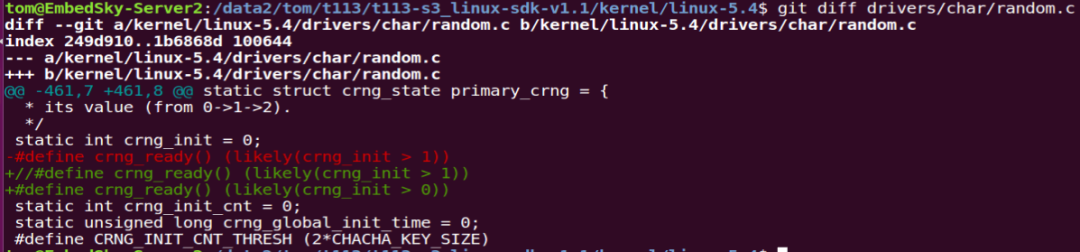

1、random: crnginit done导致应用启动慢的问题

修改kernel/drivers/char/random.c


大约快
