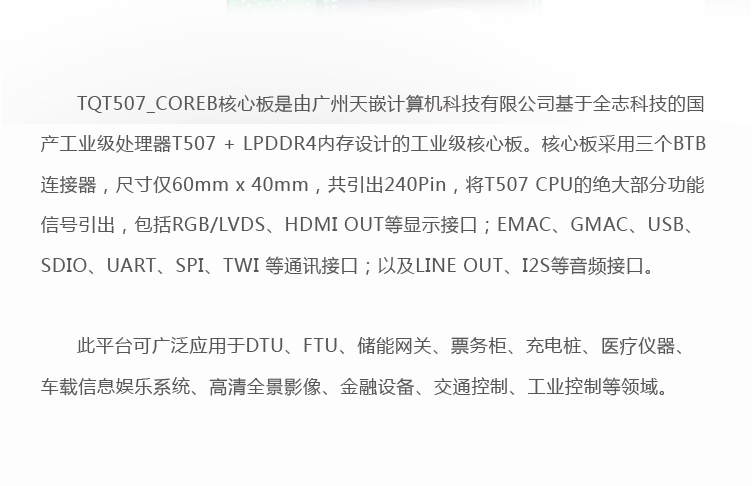

天嵌科技基于全志T507芯片推出TQT507_CoreB核心板，提供2+16GB多种配置选项，适用于工业级和商业级应用。新版本尺寸更小，支持Linux和Android操作系统，以及丰富的接口和功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

2021年，天嵌科技基于全志T507这颗强劲的国产“芯”推出了TQT507_CoreA核心板，自问世以来得到广泛关注和不俗的市场反响。为了满足更多客户的要求，天嵌科技现正式推出更小尺寸的版本TQT507_CoreB核心板！

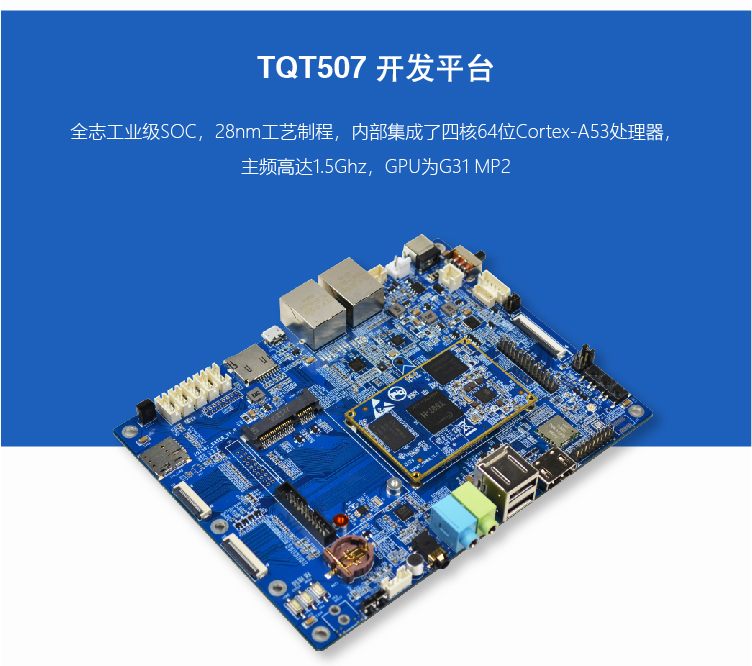

天嵌TQT507_CoreB核心板及配套开发板现已开启售卖，2+16G，商业级，工业级多种配置可选。复制下方链接到企业淘宝店【天嵌科技】，即可立即选购。

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-23838880861.13.3f8377f7ze5iM2&id=731593972995

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-23838880861.13.134c4431USQPJ5&id=731612684939

接下来就让我们一起走进这款性能强劲的国产板卡。

核心板产品选型表
下表为TQT507_COREB核心板的配置信息表：

核心板硬件资源列表：

CPU架构	全志 T507 Cortex-A53，四核
主频	最高1.8GHz
内存	2GB LPDDR4
存储	16GB eMMC（8/32GB可选），支持TF卡
操作系统	Android 10、Linux、Ubuntu 18.04
电源输入	5V电源输入（4.75V~5.25V）
开机不接屏功耗	Android10：500mA
待机桌面功耗	Android10：300mA
休眠功耗	Android10：15mA

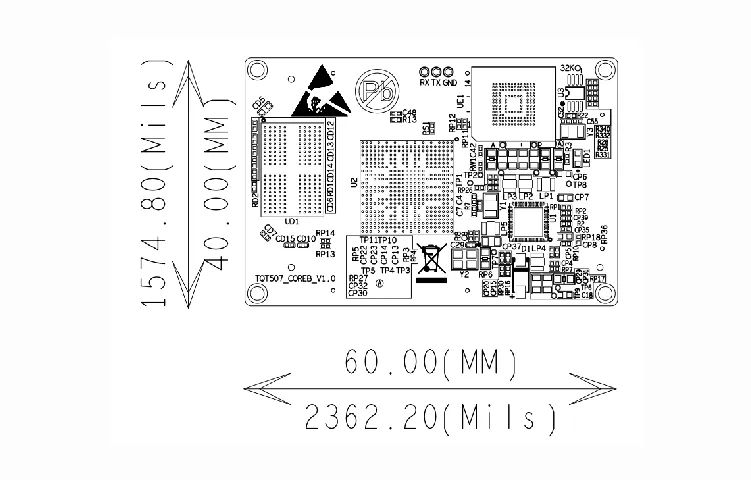

核心板尺寸	60mm x 40mm
核心板层数	8层沉金工艺

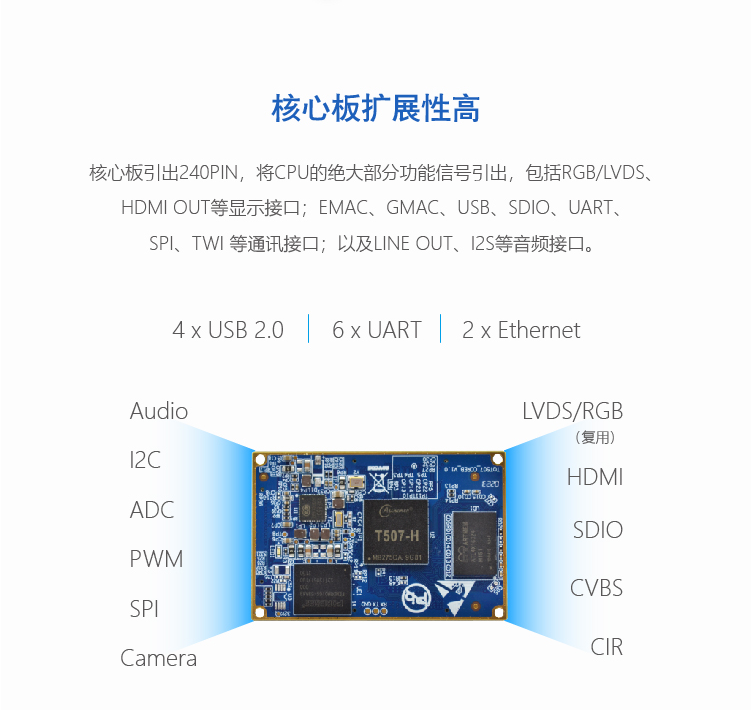

接口方式	0.5间距双排BTB接口，240PIN
工作温度	工业级：-40℃~ +85℃、商业级：0℃~70℃
USB HOST	3路USB 2.0
USB OTG	1路USB 2.0
AUDIO	I2Sx1 、LINE OUTx1
I2C	≤5路，部分I2C与其他接口有复用
ADC	5路，6bit LRADC x1；12bit GPADC x4
PWM	≤6路，其他接口有复用
CAMERA	2路，并口CSI x 1、MIPI CSI x 1
LVDS/RGB	1、支持双路8位LVDS，1080P；2、RGB，24bit，1080P；与LVDS复用，只能用其一
HDMI	1路，兼容HDCP2.2和HDCP1.4，最高4K分辨率
Ethernet	2路，核心板RMII引出，底板集成百兆网卡；核心板RGMII引出，底板集成千兆网卡
UARTS	≤6路，UART0为调试串口；其他串口有复用
SDIO	2路，4位总数据线
CVBS	1路，CVBS输出
CIR	1路，Remote control
RTC	1路，集成外置时钟芯片
SPI	1路，其他接口有复用

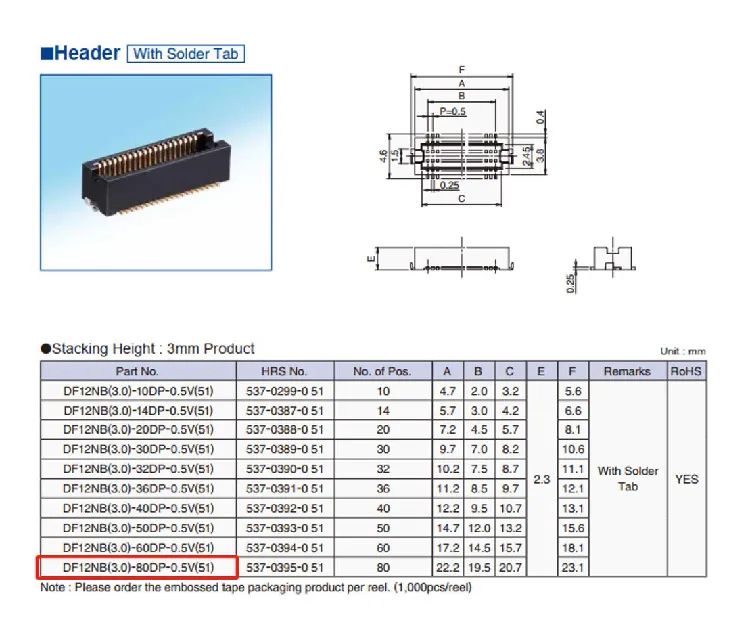

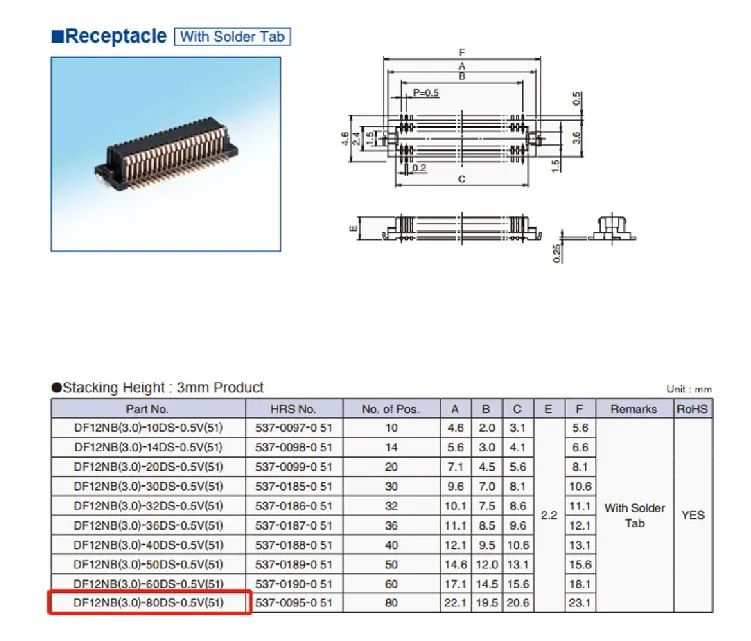

核心板BTB座子尺寸图:

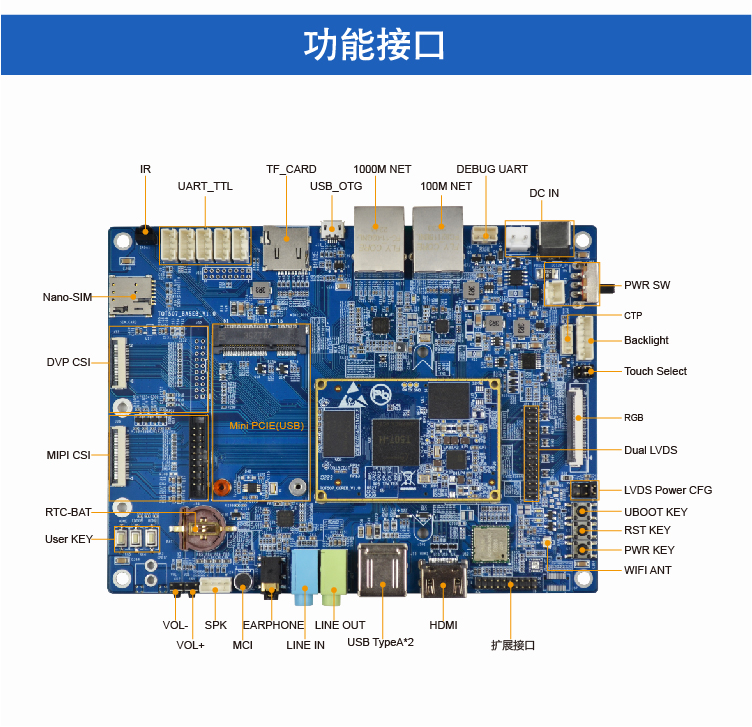

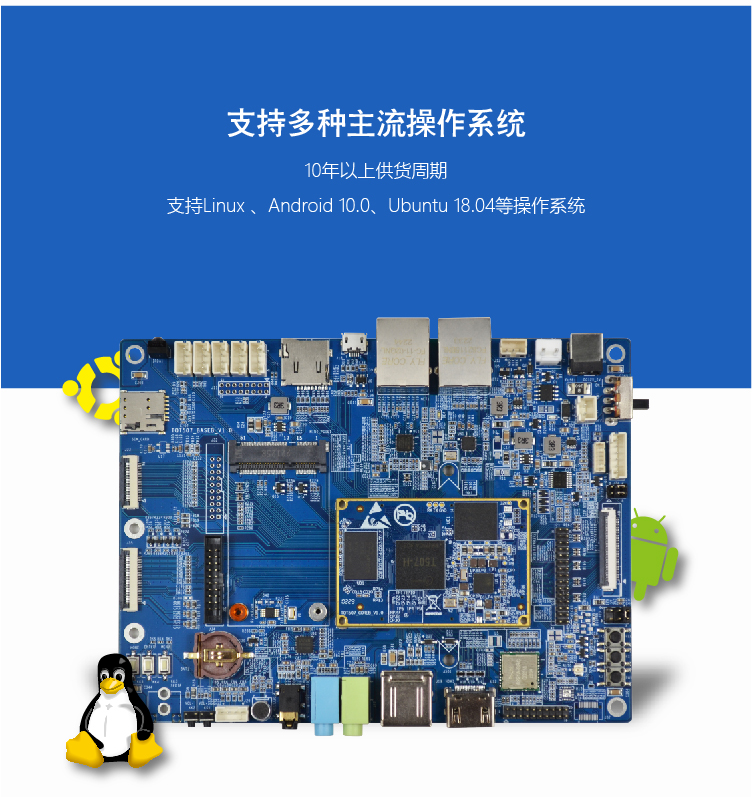

底板硬件资源列表：

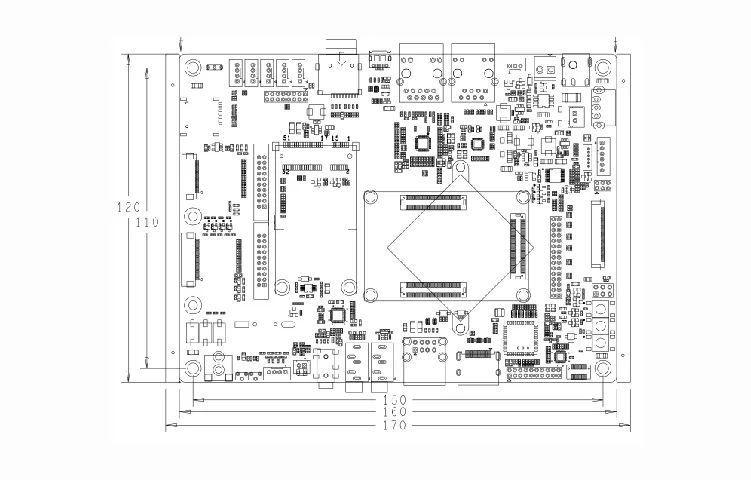

层数、尺寸	4层；160mm x 120mm
POWER SUPLY	DC5.5-2.1 12V供电接口
CSI	1路，DVP CSI ，24P FPC座与20P牛角座；

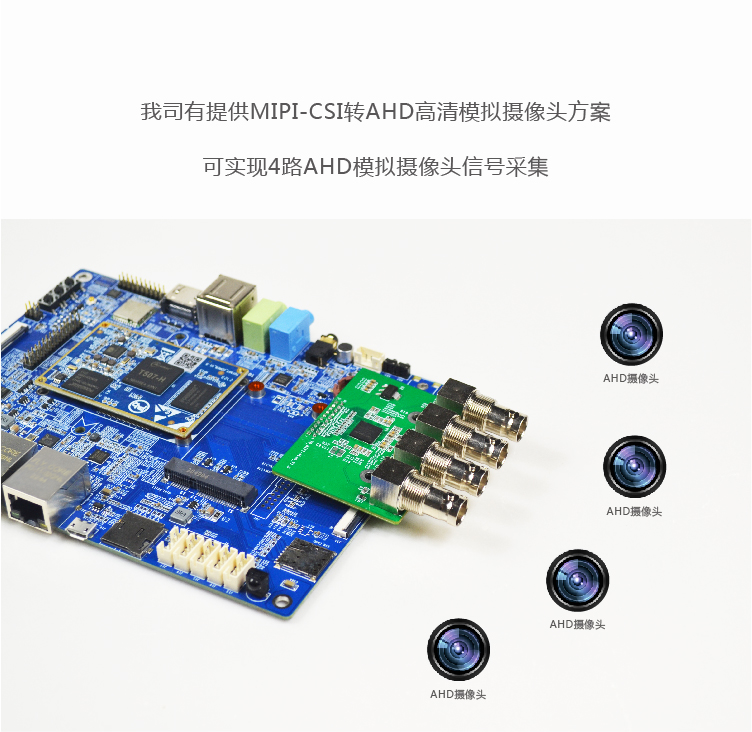

CSI	1路MIPI-CSI，4-lane，30P FPC座与20P牛角座；
USB2.0	1路，Micro USB接口，OTG
USB2.0	2路，USB2.0 Type-A接口
HDMI	1路，Type-A 19P ，分辨率最高可达4K
TVOUT	1路，NTSC/PAL（未开发）
Ethernet	2路，100M和1000M各1个，RJ45
UARTS	1路，1个2.0 pitch 3P 调试串口，3.3V TTL
UARTS	≤5路，5个2.0 pitch 4P ，3.3V TTL（复用）
Mini-PCIE	1路，USB 2.0，4G模块
WiFi+BT	1路，SDIO接口;6221A-SRC;2.4G/5G WIFI+BT 4.2
IRDA	1路，1个遥控接收器
TF-Card	1路，自弹式TF卡座
BAT	1路，CR1220 RTC电池座
ADC	1路，6bit 低分辨率ADC，用于按键检测，底板提供五个用户按键
ADC	4路，拓展接口1，GPADC；12bit，参考电平1.8V
LVDS/RGB （复用）	1路，LVDS接口：1、30PIN 2.0pitch 排针引出，电压3.3/5/12V可调，分辨率最高1080P；2、支持6P背光和控制接口，6P I2C CTP 接口；
LVDS/RGB （复用）	1路，RGB接口：40P 0.5pitch 排插，分辨率最高1080P(与LVDS复用，只能用其一)
扩展接口	2路，拓展接口1：2.0 pitch 排针20P 接口：GPADC/SPI/GPIO；拓展接口2：2.0 pitch 排针16P 接口，与千兆复用，默认NC
Audio	1路，CTIA四段式耳机，立体声
	1路，双喇叭，立体声，8Ω1W
	1路，line out
	1路，line in
	1路，MIC
KEY	1路，FEL：系统启动选
	1路，SOC-RST键
	1路，PWRON键
	5路，用户按键(HOME/ENTER/MENU/VOL+/VOL-)
LED	2路，用户LED
