进程间通信IPC与Binder机制原理

1, Intent隐式意图携带数据

2, AIDL（Binder）

3, 广播BroadCast

4, 内容提供者ContentProvider

5,Messager(内部通过binder实现)

6,文件共享

7,socket

--------------------------------------------Binder底层原理----------------------------------------

Binder是一种进程间通信机制，它提供远程过程调用（RPC）功能； Binder作为一个类，它能和不同进程之间进行通信。从英文字面上意思看，Binder具有粘结剂的意思，那么它把什么东西粘结在一起呢？在Android系统的Binder机制中，由一些系统组件组成，分别是Client、Server、Service Manager和Binder驱动程序，其中Client、Server和Service Manager运行在用户空间，Binder驱动程序运行内核空间。Binder就是一种把这四个组件粘合在一起的粘结剂了，其中，核心组件便是Binder驱动程序了，Service Manager提供了辅助管理的功能，Client和Server正是在Binder驱动和Service Manager提供的基础设施上，进行Client-Server之间的通信。Service Manager和Binder驱动已经在Android平台中实现好，开发者只要按照规范实现自己的Client和Server组件就可以了。

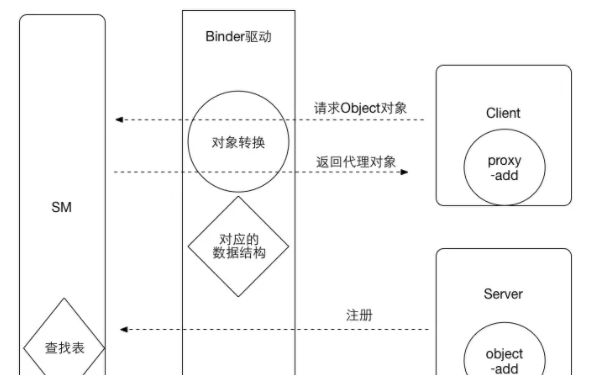

总结一下，Android系统Binder机制中的四个组件Client、Server、Service Manager和Binder驱动程序的关系如下图所示：

![在这里插入图片描述](https://img-blog.csdnimg.cn/e4f305214ff24fa8ad5eacdcd87c0a33.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5Lic5pa56bii5bC-5oqE,size_18,color_FFFFFF,t_70,g_se,x_16#pic_center

1. Client、Server和Service Manager实现在用户空间中，Binder驱动程序实现在内核空间中 2. Binder驱动程序和Service Manager在Android平台中已经实现，开发者只需要在用户空间实现自己的Client和Server 3. Binder驱动提供设备文件/dev/binder与用户空间交互，Client、Server和Service Manager通过open和ioctl文件操作函数与Binder驱动程序进行通信 4. Client和Server之间的进程间通信通过Binder驱动程序间接实现 5. Service Manager是一个守护进程，用来管理Server，并向Client提供查询Server接口的能力 至此，对Binder机制总算是有了一个感性的认识。

RPC代码是远程调用的方法名,RPC数据是方法的参数. handle是对应服务向ServiceManager注册的索引值. binder协议规定了是发送还是接收数据以及数据格式等内容.

举例:

TelephonyManager tm = (TelephonyManager) getSystemService(Context.TELEPHONY_SERVICE);

RPC代码是getSystemService, RPC数据则是Context.TELEPHONY_SERVICE, rpc层生成这些数据, ipc层将这些数据与handle,binder协议打包并经binder驱动传输到服务端,服务端解析这些数据从而完成进程间的通信.
