在机器人逆解中，由于机器人存在多个自由度，因此可能会存在多个解。在这种情况下，需要对每个解进行筛选和判断。

1. 筛选解的可行性

首先要检查每个解是否符合机器人的工作空间和关节限制条件。例如，可以检查每个关节的角度是否在其允许范围内，末端执行器是否在机器人工作空间内等。

2. 判断解的优劣

对于多个解中的可行解，还需要进一步判断其优劣。通常可以采用以下方法：

（1）目标函数法

目标函数法是一种常用的评估多解优劣的方法。其基本思想是设计一个目标函数，根据不同的需求来评估每个解的优劣，并选择使目标函数最小化或最大化的解作为最优解。
例如，在机器人逆运动学问题中，可以设计一个目标函数来衡量末端执行器与目标位置之间的距离（或误差），然后选择使目标函数最小化的解作为最优解。具体实现步骤如下

定义目标函数
假设机器人末端执行器的位姿为Te,目标位姿为Td ，则可以定义以下目标函数：

其中,θ表示机器人的关节角度，∥⋅∥表示欧几里得距离，即末端执行器与目标位置之间的距离。
求解目标函数
对于每个可行解，可以通过正解求出末端执行器的位姿Te，然后代入目标函数中计算误差f(θ)。最终得到每个解对应的误差值。需要注意的是，如果目标函数存在多个极值点，则需要进行全局搜索，以确保找到全局最优解。
选择最优解

根据目标函数的定义，选择使误差最小化的解作为最优解。如果需要多个目标，则可以设计多个目标函数，并根据不同的权重来对其进行加权平均或组合，得到一个综合评价指标，并选择相应的最优解。

总之，目标函数法是一种简单而有效的评估多解优劣的方法，但需要根据具体问题来设计目标函数，并进行适当的权衡和调整。

（2）约束条件法

约束条件法是一种常用的评估多解优劣的方法。它通过添加额外的约束条件来限制解的可行性，从而进一步筛选和判断每个解的优劣。

以下以机器人路径规划为例，说明目标函数法的具体实现过程：
假设有一个自由度为3的机器人，在三维空间中从起始点（x0,y0,z0),移动到目标点(xd,yd,zd),在运动过程中需要避开障碍物。该问题的目标是求出一条安全、高效的路径。

定义目标函数

在路径规划问题中，通常会定义一些目标函数，例如机器人的移动距离、时间、能耗等，并根据不同的需求选择相应的目标函数。

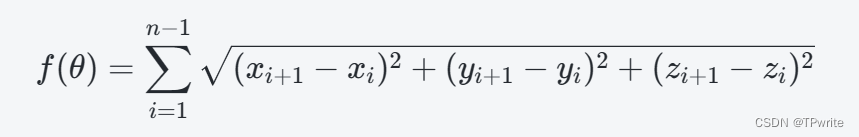

假设这里我们的目标是使机器人移动距离最小化，则可以定义以下目标函数：
在这里插入图片描述
其中，θ表示机器人的关节角度，n表示机器人的轨迹点数量，（xi,yi,zi）表示第i个轨迹点的坐标。

添加约束条件

为了确保机器人在运动过程中安全、高效地移动，需要添加一些额外的约束条件。这些约束条件通常涉及到机器人的运动学和动力学特性，例如：

（1）关节角度限制：机器人的每个关节都有一定的角度限制，超出限制范围可能会导致机器人运动不稳定或发生碰撞。

（2）碰撞检测：机器人在运动过程中需要避开障碍物，因此需要进行碰撞检测，并确保机器人不会与障碍物发生碰撞。

（3）速度限制：机器人的运动速度需要控制在合理范围内，以避免过快或过慢导致的运动不稳定或能耗过高。

（4）加速度限制：机器人的加速度也需要控制在合理范围内，以避免机器人在加减速过程中发生不稳定或出现抖动等问题。

根据具体问题和需求，可以选择相应的约束条件，并根据机器人的运动学和动力学模型来进行验证和调整。

求解最优解
根据定义的目标函数和约束条件，可以采用优化算法如线性规划、非线性规划、遗传算法等，求解最优解。在求解过程中，需要考虑多个目标函数和约束条件之间的权重和关系，并进行合理的权衡和调整。

约束条件法是一种常用的评估多解优劣的方法，它通过添加额外的约束条件来限制解的可行性，进一步筛选和判断每个解的优劣。对于复杂的机器人问题，需要根据具体需求和情况，选择合适的约束条件和优化算法，以求得最优解。

（3）启发式搜索法

启发式搜索是一种基于经验和规则的搜索算法，可以在有限时间内搜索到最优解。例如，可以通过遍历所有可能的解，并利用启发式方法来评估每个解的优劣，然后选择最优解。

以下以一个简单的机器人路径规划问题为例，说明启发式搜索法的具体实现过程：
假设有一个自由度为3的机器人，在二维平面上从起始点（x0,y0）移动到目标点(xd,yd)，在运动过程中需要避开障碍物。该问题的目标是求出一条安全、高效的路径。

定义状态空间

首先需要定义机器人的状态空间，即机器人可能存在的所有状态。在该问题中，机器人的状态可以定义为三个关节角度(θ1,θ2,θ3),其中θi表示第i个关节的角度。

设计启发式函数

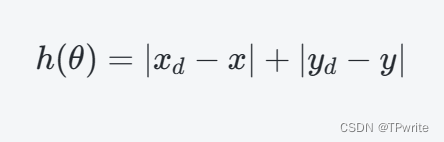

为了评估每个解的优劣，需要设计一个启发式函数。该函数通常基于经验和规则，在搜索过程中对每个解进行评估。例如，在路径规划问题中，可以采用曼哈顿距离（Manhattan Distance）来评估当前状态与目标状态之间的距离：
在这里插入图片描述
其中，θ表示当前状态的关节角度，（x，y）表示当前状态的二维坐标。

设计搜索策略

基于定义的状态空间和启发式函数，可以设计合适的搜索策略。常用的搜索策略包括深度优先搜索、广度优先搜索、A搜索等。
在A搜索中，通过综合考虑当前状态的实际代价（即从初始状态到当前状态的代价g）和估计剩余代价（即从当前状态到目标状态的估计代价h），来选择具有最小总代价的状态作为下一步探索的状态。具体实现方法如下：
(1) 初始化：将起始状态加入开放列表（open list）中。
(2) 选择状态：从开放列表中选择f值最小的状态，并将其从开放列表中移除，加入到关闭列表（closed list）中。
(3) 判断状态：对每个邻近状态进行如下操作：
1. 如果该状态已经在关闭列表中，则忽略。
2. 如果该状态不在开放列表中，则将其加入到开放列表中，并计算其f值、g值和h值。
3. 如果该状态已经在开放列表中，则比较其当前g值和新的g值，如果新的g值更小，则更新其f值、g值和父节点信息。
(4) 重复执行：重复执行以上步骤，直到选择的状态为目标状态。
