IM5001芯片功能详解(一)

本文详细介绍了LM5001芯片的功能,包括其集成的75-V MOSFET和1-A峰值电流限制,以及电流模式控制、开关频率设置、保护功能等。还解析了各个引脚的功能配置,如SW、VIN、VCC、RT、FB、COMP、EN,以及如何通过外部元件进行设置和同步。

1、简述

         LM5001高压开关模式调节器具有所有必要的功能,以实现高压增压、反馈、间隔和正向转换器,使用很少的外部组件。这个易于使用的调节器集成了一个75-V的N通道MOSFET和一个1-A的峰值电流限制。电流模式控制提供了固有的简单的环补偿和线电压前馈,以优越地拒绝输入瞬变。开关频率设置为单个电阻器,可编程高达1.5MHz。该振荡器也可以同步到一个外部时钟。另外,保护功能包括:电流限制、热关机、低压锁定和远程停机功能。

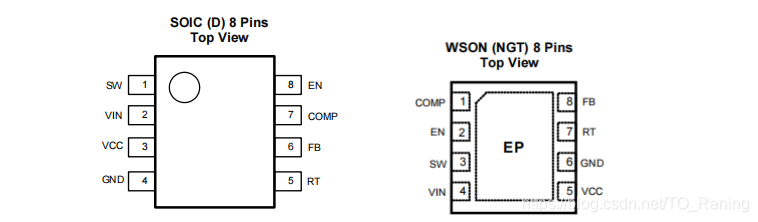

2、引脚功能及其配置

(1)SW:mos输出引脚,内部电源MOSFET的输出引脚。

(2)​​​​​​​VIN:电源输入引脚,额定工作范围:3.1V至75V。

(3)​​​​​​​VCC:偏置调节器的输出,或针对外部偏置电源的输入,VCC跟踪VIN变化达到6.9V。VIN输入超过6.9V时VCC调节为6.9V。需要0.47-µF或更高的陶瓷解耦电容器。该引脚可施加外部电压(7V-12V),从而禁用内部VCC调节器,以降低内部功耗和提高变频器效率

(4)​​​​​​​GND:接地

​​​​​​​(5)RT:振荡器频率选择和可选的同步脉
