干货分享 | TSMaster如何同时记录标定变量和DBC信号至BLF文件

客户在使用TSMaster软件标定功能时，有如下使用场景：将DBC文件中的信号与A2L文件中的标定变量同时记录在一个记录文件。针对此应用场景，TSMaster软件提供了一种方法来满足此需求。今天重点和大家分享一下关于TSMaster软件中同时记录标定变量和DBC信号至BLF文件的实现方法。

本文关键字：标定变量、DBC信号、BLF文件

目录

Catalog

1. 加载A2L文件，添加标定变量到图形观察

2. 使能记录标定变量

3. 添加DBC信号到图形观察

4. 启动工程，使能所有变量并记录为BLF文件

5. 回放BLF文件

一、加载A2L文件，添加标定变量到图形观察

1、加载A2L文件

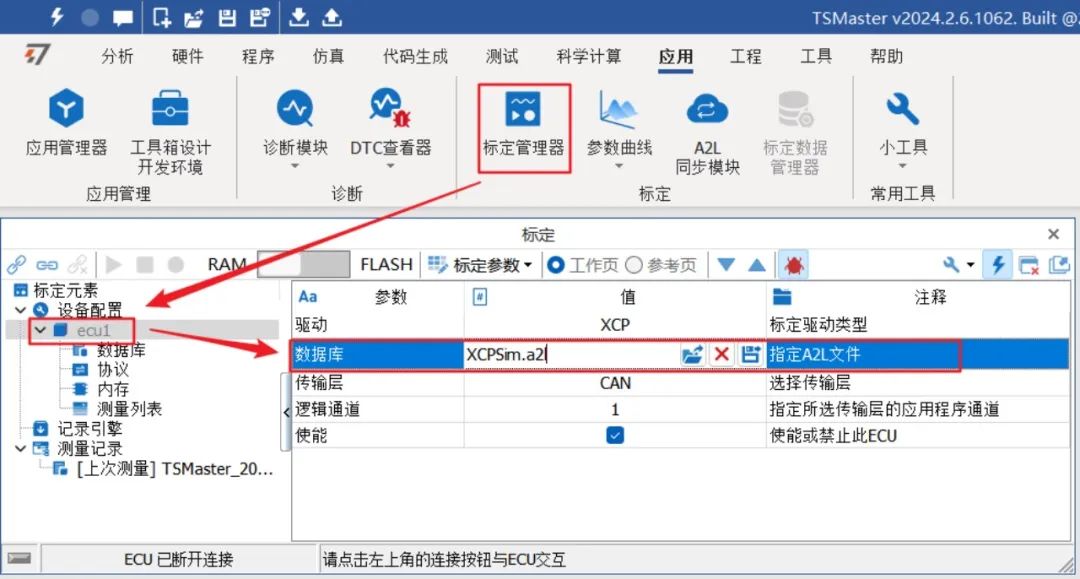

在标定管理器标定页面设备配置处先新建ECU，然后再在数据库处加载A2L文件。加载的A2L文件内容会在数据库页面显示。

2、将标定变量添加至测量列表

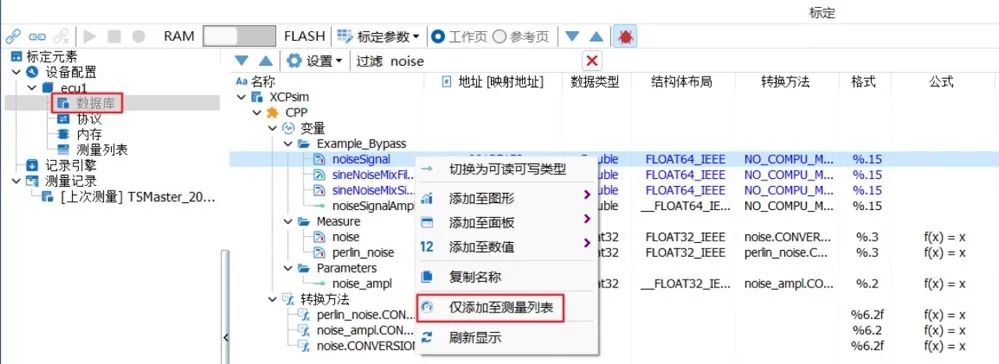

打开标定页面，在数据库页面选择需要观察记录的标定变量并单击鼠标右键，选择“仅添加至测量列表”。

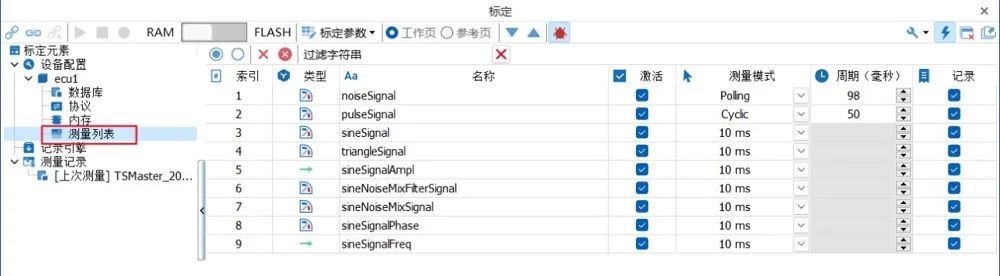

将所有要观察的变量添加完毕后，在测量列表窗口可以看到已经添加的所有变量。

3、将标定变量添加至图形

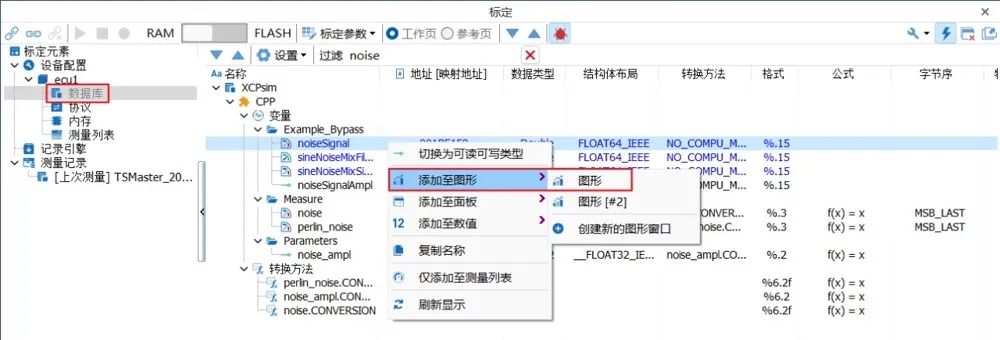

在标定页面，在数据库页面选择需要观察记录的标定量数据并单击鼠标右键，选择“添加至图形”，并选择相应的图形窗口即可（如果没有图形窗口可选择，可以选择“创建新的图形窗口”）。

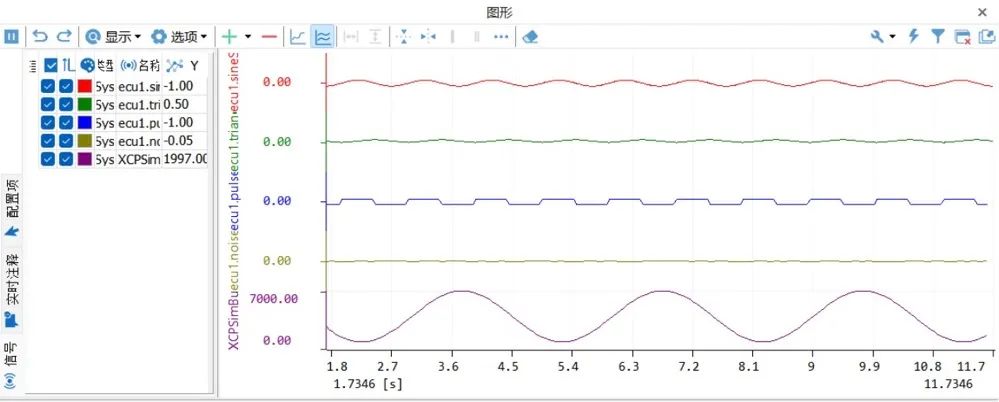

将标定变量添加至图形窗口后，在图形窗口将会显示所有已经添加的变量。此时启动工程，即可观察到标定变量的曲线图形。

二、使能记录标定变量

将所有要观测的变量和信号添加至图形窗口之后，还需要使能标定量的记录才可以将标定量于DBC信号记录到同一个BLF文件中。具体操作如下：

在仿真页面点击系统变量，弹出系统变量管理器窗口，选择该窗口下的“内部变量”按钮，可以在该页面选择要记录的标定变量（可在“过滤”栏输入标定变量的关键字进行快速筛选）。

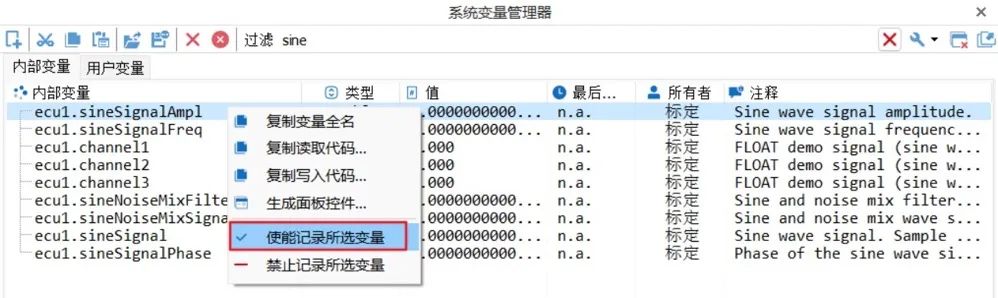

找到要记录的变量后，选中该变量并单击鼠标右键，选择“使能记录所选变量”。

三、添加DBC信号到图形观察

要想将DBC数据库中的信号数据和标定量数据同时进行记录，需要先将DBC数据库加载至TSMaster软件中，并将要观察的信号添加至图形窗口。具体操作如下。

1、加载DBC数据库

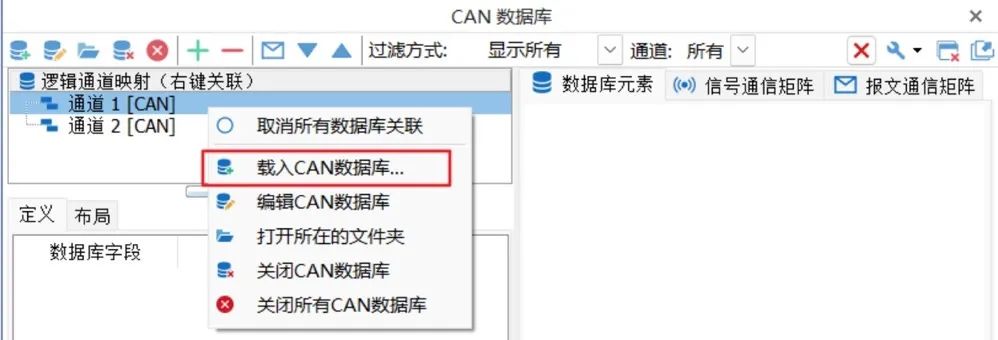

在软件分析-数据库页面点击“显示CAN数据库”，将显示CAN数据库窗口，在该窗口可以加载DBC数据库。CAN数据库窗口选择一个通道，并单击鼠标右键，选择“载入CAN数据库”，将弹出文件选择窗口，在文件夹中选择需要加载的数据库即可。

2、添加报文发送

在分析-报文发送页面点击“添加CAN/CANFD发送”，将显示CAN/CANFD发送窗口，在该窗口可以添加任意一帧报文的发送，并设置该报文下要观察的信号的生成器类型。

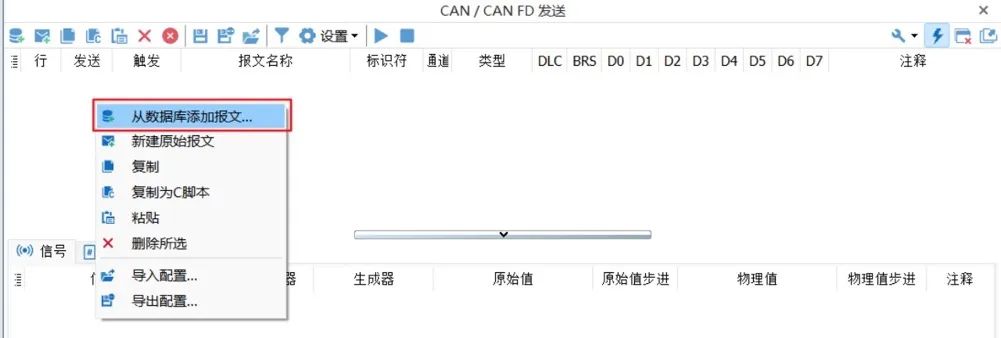

在CAN/CANFD发送窗口单击鼠标右键，选择“从数据库添加报文”，在弹出的数据库窗口中选择要观察的报文后点击确定，即可将报文添加至CAN/CANFD发送窗口。

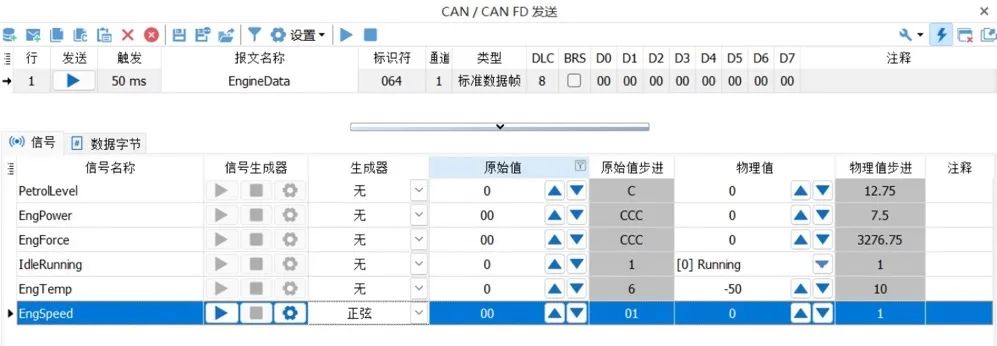

选中该报文后，即显示该报文所包含的信号，在此设置该信号的生成器类型。

3、将信号添加至图形观察

在分析页面点击图形按钮，将显示图形窗口，在此处可以添加想要观察的DBC信号。

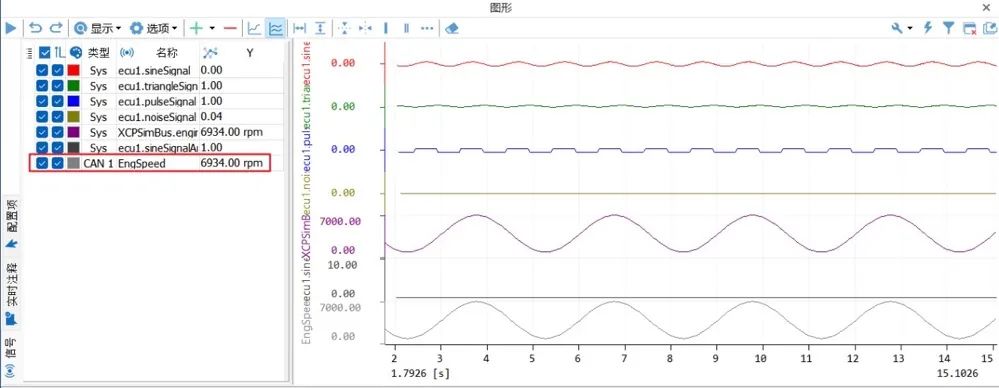

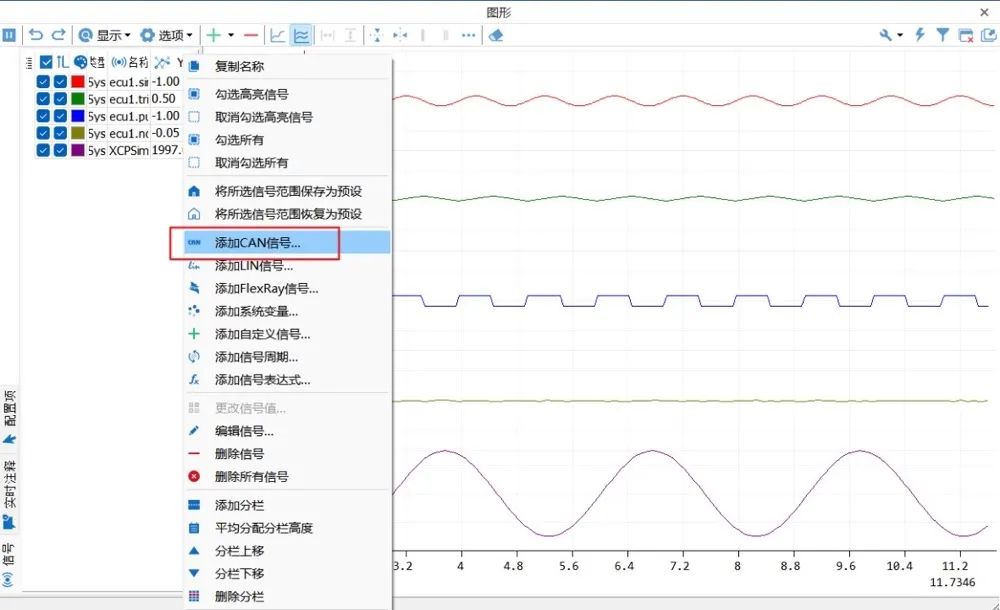

在图形窗口左侧空白处单击鼠标右键，选择“添加CAN信号”，将会弹出数据库窗口，用户可根据需要选择要观察的信号，选择完毕后点击确定，即可将信号添加至图形窗口。

四、启动工程，使能所有变量并记录为BLF文件

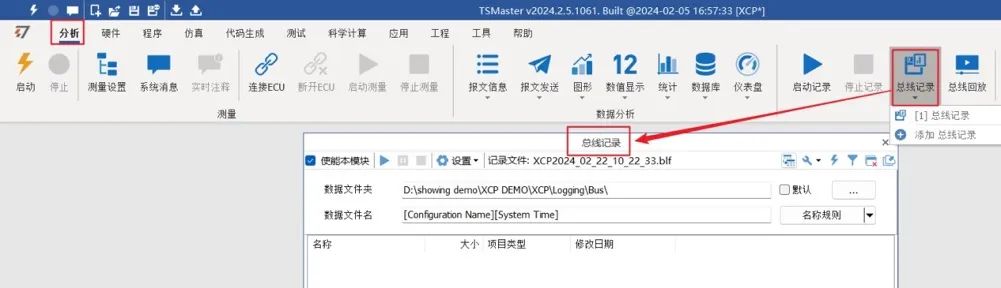

在TSMaster软件中，点击分析-总线记录按钮后添加总线记录，即会弹出总线记录窗口，在该窗口可以设置BLF文件的保存位置和文件命名方式。

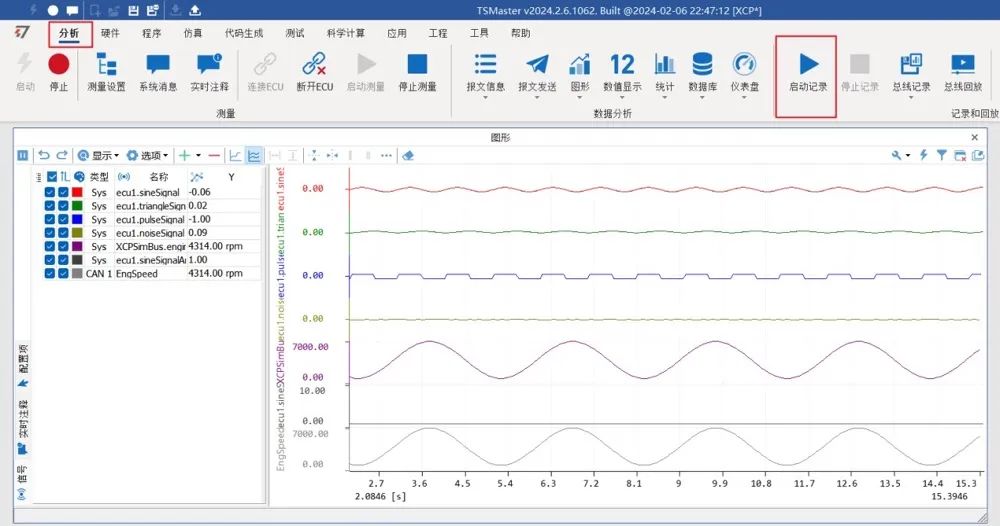

将以上内容设置完毕后，启动工程并使能所有变量，点击分析-启动记录按钮，即可将标定变量和DBC信号同时记录至同一BLF文件中。想要停止记录时点击分析-停止记录按钮即可。

五、回放BLF文件

在回放BLF文件之前，需要先加载A2L和DBC文件，并将要观测的标定变量和DBC信号添加至图形页面，再进行如下操作。

通过回放BLF文件，来查看录制的标定变量和DBC信号数据，以离线回放为例，具体操作步骤如下：

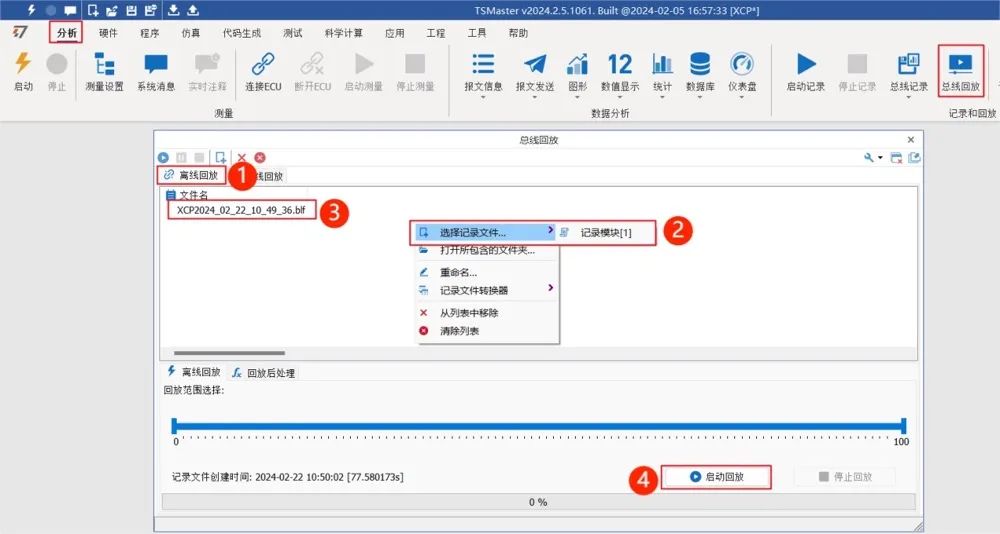

①　在总线回放窗口中打开离线回放页面。

②　右键点击空白处，在弹出的功能菜单中点击选择记录文件-记录模块。

③　BLF加载进来后会显示在离线回放窗口。

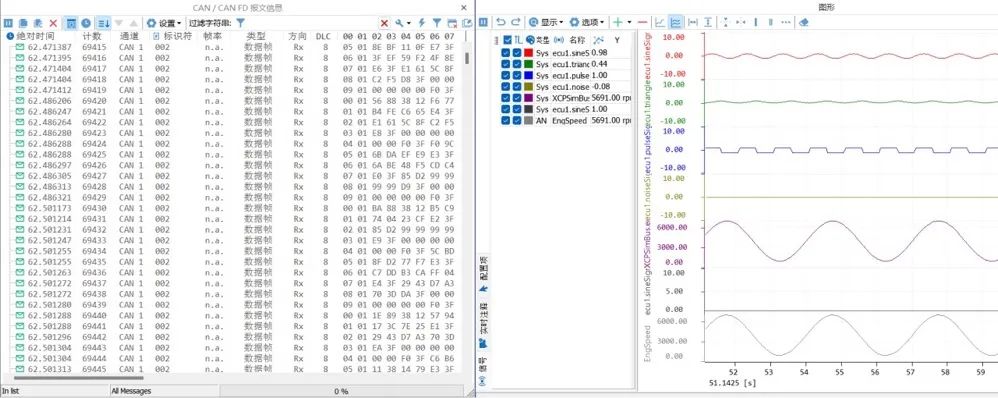

④　选中离线回放页面的BLF文件，点击启动回放按钮，最后在图形窗口和CAN/CANFD报文信息窗口查看标定信号的信号数据和报文数据。
