该项目介绍了一款基于ESP8266-NODEMCU和AS608指纹模块的智能家居指纹锁设计，集成了0.96寸OLED显示屏和步进电机。设备可以通过APP实现云端远程操控，支持指纹设置和模式调整。代码使用Arduino编写，并实现了MQTT协议进行通信。此外，装置还包括SPIFFS文件系统，用于存储指纹信息。

基于之前的智能家居项目，这次添加了指纹锁设备的设计，硬件端主要使用0.96oled显示屏，ESP8266-NODEMCU，BYJ48步进电机以及配套驱动板，AS608指纹模块。
整个项目除了硬件端，还接入了我自己的服务器，可通过APP进行云端远程操控，对指纹锁进行模式设置和指纹设置。

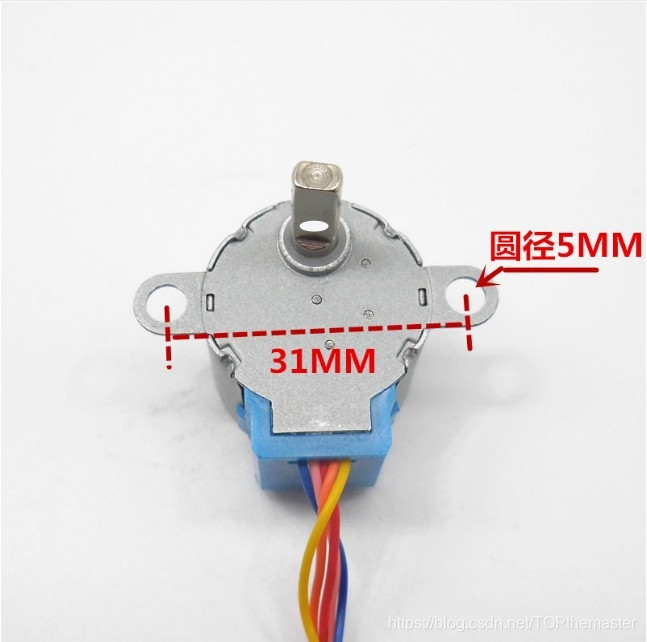

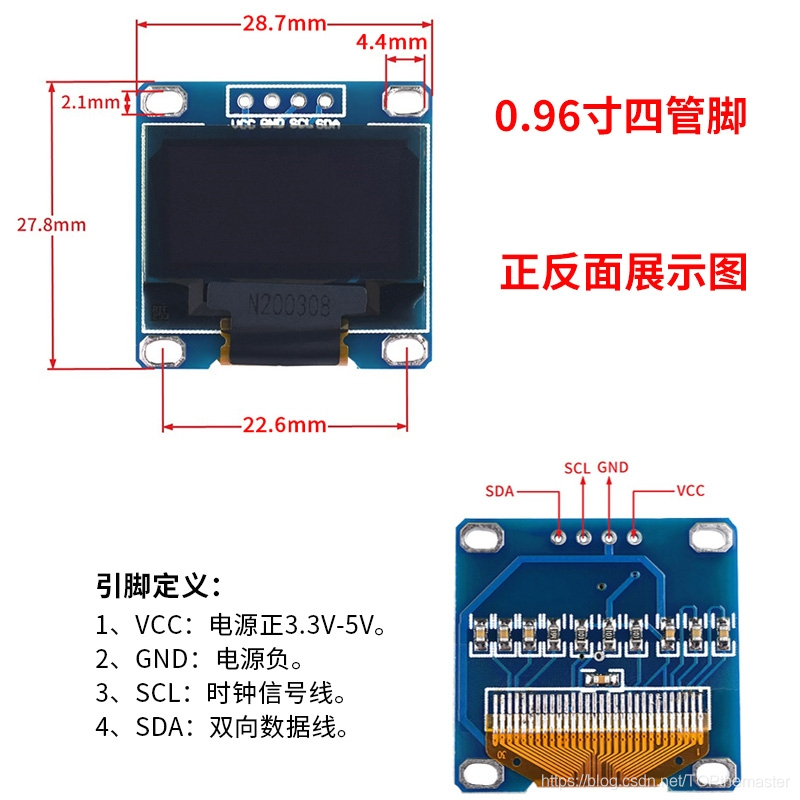

装置器件图放在下面，以供参考：
在这里插入图片描述

在这里插入图片描述
附上演示视频：

智能家居-基于mqtt协议的APP控制指纹锁装置

代码通过arduino编写，也一并贴在下面

/**
 * 本项目用于AS608指纹模块使用，使用到GPIO5(D1)引脚作为模拟输出TX引脚
 */
#include <SoftwareSerial.h>
#include <FS.h>
#include <U8g2lib.h>                       //U8g2lib库
#include <Wire.h>                          //Wire库
#include <Ticker.h>                        //Ticker库
#include <ESP8266WebServer.h>
#include <WiFiManager.h>
#include <ArduinoJson.h>
#include <ESP8266WiFi.h>
#include <PubSubClient.h>
#define PRODUCT_ID    "TOP" //服务器用户名
#define API_KEY    "tx6WM==zmW21Z2pt4susBRlHMuY="//用户密码
#define DEVICE_ID "door_device"//设备名
#define TOPIC     "door_control"//订阅主题
//
bool door_clock=false;
//
WiFiClient wifiClient;
int count = 0; //ticker1控制 数据上传下发的间隔时间（s）
PubSubClient mqttClient(wifiClient);
const char* mqttServer = "***********;//服务器地址
const uint16_t mqttPort =****;//mqtt接口端口
char msgJson[75];//存json下发信息数据
char msg_buf[200];//存json上传数据及标识位
SoftwareSerial  mySerial(D3,D4);
const unsigned char welcome[] = {

   0X30,0X01,0X00,0X30,0X00,0X40,
0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X7C,0X00,0X00,0XC0,0X9F,0X1F,
0XFF,0X01,0X00,0XFC,0XC0,0X30,0X82,0X00,0X00,0X80,0X60,0X20,0XC2,0X00,0X00,0XC0,
0X20,0X20,0X62,0X00,0X00,0XC0,0X20,0X30,0X3A,0X00,0X00,0X40,0X30,0X10,0X0F,0X00,
0X00,0X40,0X10,0X18,0X03,0X00,0X00,0X40,0X20,0X0C,0X03,0X00,0X00,0X40,0XE0,0X07,
0X03,0X00,0X00,0X00,0XC0,0X01,0X02,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XE0,0X00,0X00,0X00,
0X00,0X00,0XF8,0X7F,0X00,0X00,0X00,0X00,0XFC,0X7F,0X00,0X00,0X00,0X00,0XFE,0XFF,
0X00,0X00,0X00,0X00,0XFF,0XFF,0X01,0X00,0X00,0X00,0XFF,0XFF,0X01,0X00,0X00,0X80,
0XFF,0XFC,0X03,0X00,0X00,0X80,0X1F,0XF0,0X03,0X00,0X00,0XC0,0X1F,0XE0,0X07,0X00,
0X00,0XC0,0X0F,0XC0,0X07,0X00,0X00,0XC0,0X0F,0XC0,0X07,0X00,0X00,0XC0,0X03,0X00,
0X07,0X00,0X00,0XC0,0X01,0X20,0X07,0X00,0X00,0XC0,0X7D,0XFC,0X02,0X00,0X00,0X80,
0X00,0X00,0X02,0X00,0X00,0X00,0X00,0X7A,0X03,0X00,0X00,0X00,0X18,0X10,0X00,0X00,
0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,
0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X80,0X02,0X00,0X00,0X00,0X00,
0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XE0,0X0F,0X00,0X00,
0X00,0X00,0X82,0X44,0X00,0X00,0X00,0XE0,0X07,0X60,0X00,0X00,0X00,0XF8,0X0F,0XF0,
0X00,0X00<
