【立煌】Innolux群创5寸液晶屏HE050NA-01F规格参数

在小尺寸显示屏市场中，5英寸液晶面板被广泛应用于车载导航、便携式仪表及嵌入式设备。随着整机厂商追求轻薄化与模块化设计，FOG（FilmOnGlass）架构成为节省空间与成本的重要方案。奇美（Innolux）旗下的HE050NA-01F正是这种思路的代表：它是一款无背光、COG封装的TFT-LCD液晶玻璃面板，以轻量、低功耗、兼容性高著称，被大量应用于中低功耗导航终端与嵌入式系统。

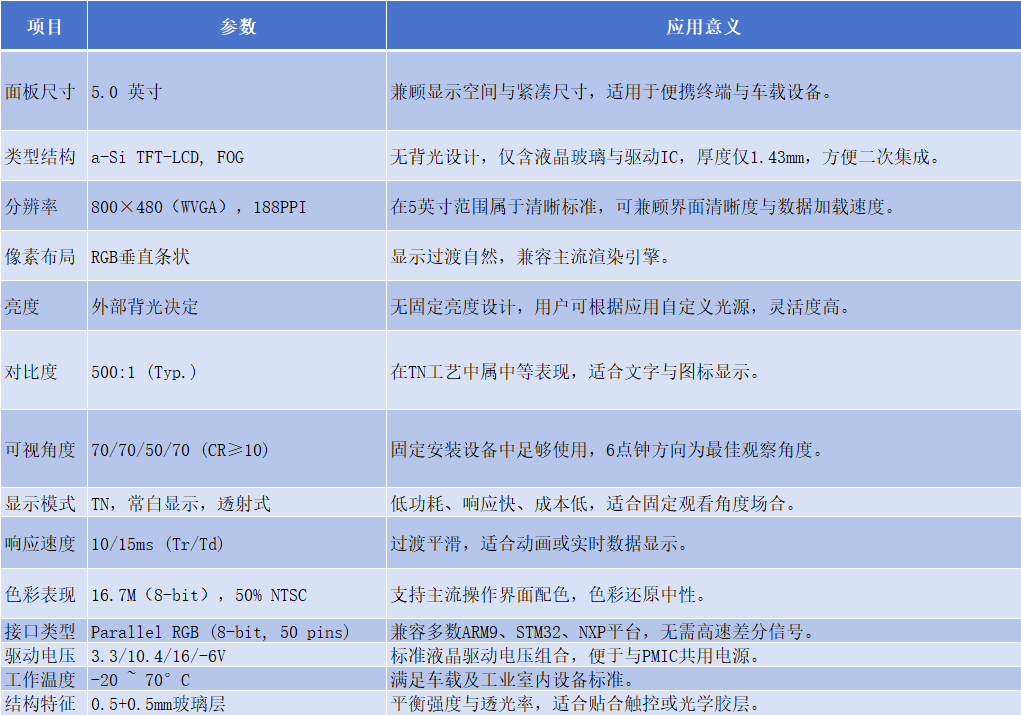

一、参数规格逐项分析

分析要点：

HE050NA-01F的设计重心在“薄”和“灵活”。其无背光结构允许用户自定义LED模块亮度与光学方案，既能降低成本，也能精确适配环境亮度需求。对于系统设计者而言，这种模块的灵活度远高于固定背光模组。

二、差异化解读：技术特征与应用表现

1.分辨率与信息密度

800×480WVGA的分辨率在5英寸段属于通用标准，188PPI的像素密度能保证文字与图标边缘清晰，适合嵌入式控制界面与导航UI。相较更高分辨率的屏幕，它在GPU压力、数据吞吐及功耗上更具优势。

2.亮度与外部背光设计

HE050NA-01F无内置背光系统，意味着亮度取决于外部LED光源。

这类方案的优势在于灵活度：

工业端可使用高亮度LED（800–1000cd/m²）应对强光环境；

消费端可使用低亮度方案（250–400cd/m²）以延长寿命、节能降耗。

这种可定制性非常适合OEM制造厂。

3.色域与对比度表现

TN工艺+50%NTSC的色域表现中性，能满足导航、文字与控件界面需求，但在图片或影像显示上灰阶不如IPS。

其500:1的对比度虽不突出，但在固定亮度环境中足够保证界面层次清晰。

4.可视角度与显示方向

6o'clock推荐视角代表最佳显示方向为正下方，典型用于竖装或倾斜嵌入结构。

若需更广视角（例如多人观看设备），应选用VA或IPS工艺产品。

5.接口与系统兼容性

ParallelRGB接口无需高频差分线，可直接与低端MCU或FPGA对接，

在工业及教育设备中被广泛采用。相比LVDS或MIPI，布线简单且抗干扰性强。

这也是该型号长期保持量产的关键原因。

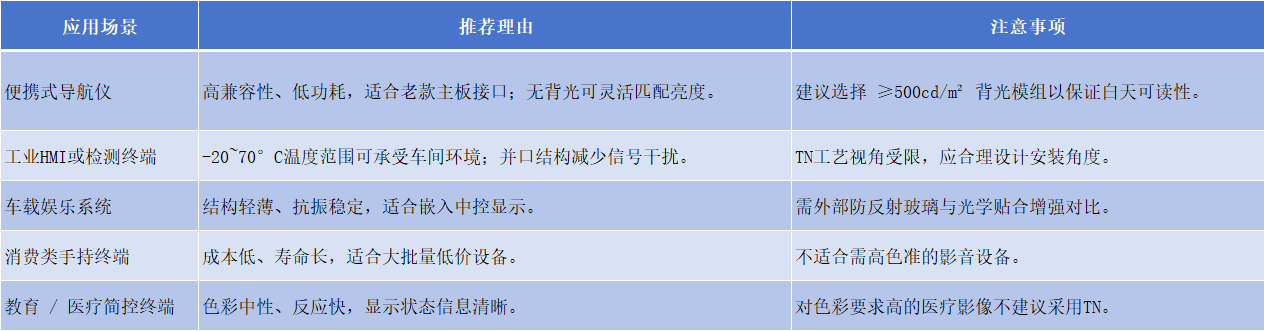

三、选型建议：基于不同使用场景的策略

如果项目侧重轻量化、接口兼容与灵活背光管理，HE050NA-01F是最佳性价比方案。

若追求高对比与广色域，可升级至HE050WV-01A（IPS工艺）。

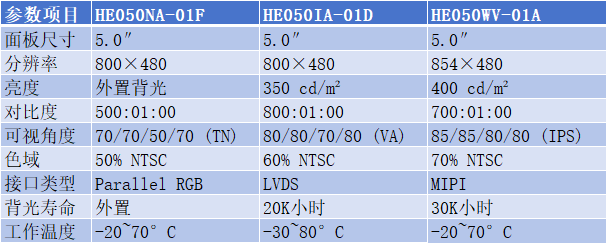

四、同品牌5英寸型号对比

数据参考来源：

Panelook：Innolux液晶屏数据库

Leehon：尺寸大全–5英寸液晶屏系列

五、常见问题

Q1：FOG与TFT-LCD模组有何区别？

A：FOG只包含液晶玻璃与驱动IC，不含背光及框体；模组则为可直接点亮的完整结构。

Q2：HE050NA-01F是否可替代旧型号HE050NA-01B？

A：两者尺寸一致，接口相同，基本可替换，但需确认引脚定义版本。

Q3：无背光设计是否影响安装？

A：不会。该结构常用于定制整机，厂家可自配LED灯条或导光片模块。

Q4：TN面板寿命一般多久？

A：液晶主体寿命可达5万小时以上，关键取决于背光与控制板温度。

Q5：可否贴合电容触控屏？

A：支持。0.5+0.5mm玻璃厚度便于光学贴合，可选G+G或G+F结构。

InnoluxHE050NA-01F是一款定位清晰的结构型液晶面板：

厚度薄、重量轻、可自由匹配背光；

标准并口接口，兼容性高；

成本与供货周期稳定；

适合便携导航、工业仪表、车载信息等中低功耗设备。

它的存在意义在于——为制造商提供最大设计自由度与成本控制空间。

在强调“定制化”与“可持续供货”的工业显示市场，这款老将仍然是一块可靠的拼图。
