【立煌】BOE京东方7寸液晶屏幕GV070WSM-N10规格参数解析

在7寸液晶屏细分市场中，京东方GV070WSM-N10因其全视角ADS技术和宽温设计，被广泛应用于工业设备与打印机终端。相比传统TN工艺屏，这类ADSTFT液晶屏不仅在视觉表现上更出色，还能在高低温环境下保持稳定运行。

参数逐项解析

1.分辨率与像素密度

分辨率1024×600(WSVGA)，像素密度170PPI。

在7寸液晶屏中属于中高端配置，可满足打印机、工业操作界面等精细显示需求。

对比常见800×480屏，细节表现提升约25%。

1.亮度与对比度

亮度350cd/m²，适合一般室内工业环境。

对比度800:1，在ADS工艺的支持下，黑白层次表现较好。

若用于强光直射场景，需配合外部防眩光设计。

2.可视角度

85/85/85/85全视角，避免TN工艺的“灰屏效应”。

在多人协作查看屏幕时，保持色彩一致性。

3.光学模式与响应时间

采用ADS，常黑显示模式。

响应时间30ms，虽然不及高端IPS面板，但在静态信息与低速动态显示中足够。

4.色彩表现

支持16.7M色，覆盖50%NTSC，满足工业显示需求。

在打印预览、仪表读数上有良好的识别度。

5.背光系统与寿命

背光配置4S6PWLED，寿命约20K–30K小时（未标驱动）。

支持替换设计，适合长期运维项目。

6.接口与电气特性

LVDS(1ch,8-bit)，32pins。工业应用常见标准，抗干扰能力强。

供电电压3.3/9.6/18/-6V，兼容多数控制板。

7.工作环境

工作温度-20——70℃，存储温度-30——80℃。

典型宽温液晶屏，适应低温仓储、高温车间环境。

技术优势

ADS全视角：相比TN液晶屏，ADS工艺拥有更好的视觉一致性。

宽温适配：支持-20℃至70℃，提升设备在恶劣环境中的可靠性。

LVDS接口：主流工业液晶屏标准接口，支持长距离传输。

中高分辨率：1024×600足以支撑复杂人机交互界面。

应用场景

工业设备：HMI控制终端、PLC控制器、检测仪表。

打印机与办公设备：内置显示屏，提供菜单、预览功能。

家用电器：高端咖啡机、医疗家电、操作控制屏。

车载与运输：信息显示终端，适合温度波动较大的环境。

风险与限制

亮度不足：350cd/m²在强光环境下表现有限，不适合户外直射场景。

响应时间偏长：30ms对高速视频或动态图像存在拖影。

色域覆盖有限：50%NTSC在彩色还原上逊于高端IPS面板。

选型建议

若重点在工业控制与打印机终端，GV070WSM-N10是性价比高的方案。

若应用在医疗或车载多媒体，建议选择更高亮度、更快响应的同尺寸替代型号。

对于成本敏感型项目，ADS工艺比IPS更平衡，兼顾性能与价格。

京东方GV070WSM-N10作为一款7寸ADS工艺工业液晶屏，在分辨率、可视角度与宽温适配方面表现均衡，适合对稳定性要求较高的工业与办公设备。它并非追求极致的高亮或色域，而是强调长期可靠运行和接口兼容性，是一款面向工程师实用选型的中坚型号。

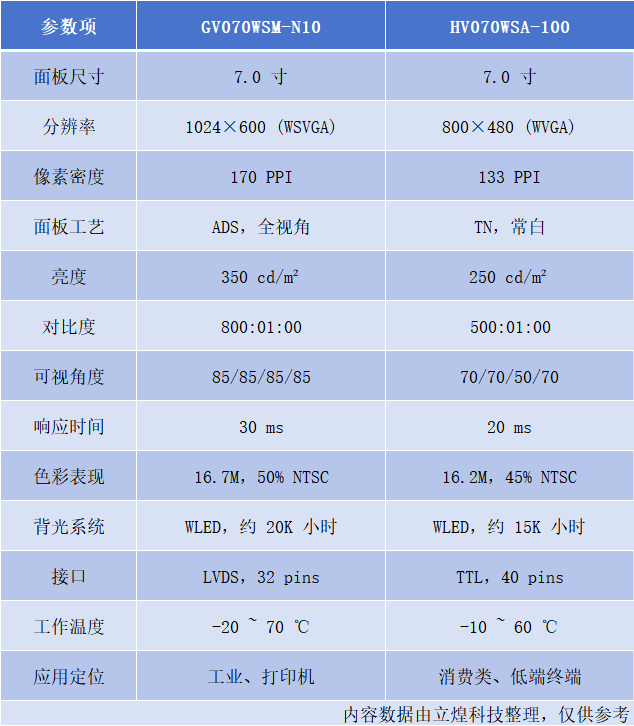

京东方7.0寸液晶屏对比表

常见问题

Q1：GV070WSM-N10是否适合户外使用？

A：亮度为350cd/m²，户外直射下可视性一般，需配合防眩光玻璃。

Q2：ADS与IPS有何区别？

A：两者原理接近，均为全视角技术，ADS更强调低功耗与性价比。

Q3：30ms的响应时间会影响工业应用吗？

A：一般工业界面与菜单显示不会受影响，但不适合高速视频场景。

Q4：背光寿命大约是多少？

A：典型寿命在20K–30K小时，具体取决于使用环境与驱动电流。

Q5：能否替代TN工艺的7寸屏？

A：完全可以，ADS工艺在视觉体验和可靠性上均有明显优势。
