立煌TIANMA天马7寸液晶屏P0700WVN1ME01模组

在工业控制和嵌入式设备的应用中，工业液晶屏的选型往往决定了终端设备的可用性和可靠性。天马（TIANMA）P0700WVN1ME01是一款7.0英寸TFT液晶屏，采用TN工艺，具备300cd/m²亮度、800:1对比度、20K小时背光寿命和-20——70℃宽温适应范围。作为一款定位于工业级的显示模组，它在成本、接口适配和环境稳定性方面有明显优势。

一、参数逐项解析

1.分辨率与像素密度

规格：800×480，134PPI。

行业范围：7英寸

TFT液晶屏常见为800×480（入门）、1024×600（中端）、1280×800（高端）。

应用意义：134PPI足以满足工控界面、数据面板，但在高清多媒体和医疗影像中略显不足。

2.亮度

规格：300cd/m²。

行业内：

工业液晶屏常在250–400cd/m²，高亮型号≥500cd/m²。

应用意义：适合室内和标准工业环境，但在强光直射下表现有限。

3.对比度

规格：800:1。

行业内：TN面板400–700:1，IPS/ADS/AAS800–1200:1。

应用意义：在TN工艺中属于较优水平，能保证数据与界面层次分明。

4.可视角度

规格：80/80/60/80，6o’clock视角方向。

行业内：TN常见45–70°，IPS可达全视角。

应用意义：适合固定安装场景，但从上方观看会偏色。

5.显示模式

规格：TN，常白显示。

技术对比：TN成本低、响应快；IPS色彩优、视角广但成本高。

应用意义：常白模式便于状态界面监控，但黑色显示深度不足。

6.响应时间

规格：20ms。

行业内：TN常在10–25ms。

应用意义：足以支持按钮响应和数据刷新，不适合高速视频内容。

7.色彩表现

规格：262K/16.7M色，50%NTSC。

行业内：工业屏色域普遍45–60%，高端显示≥90%。

应用意义：能满足大多数工控和嵌入式需求，但不适合图像精细化应用。

8.背光寿命

规格：20,000小时。

行业内：15,000–50,000小时。

应用意义：满足5年中等强度使用，但低于长期7×24工控标准。

9.接口与电压

规格：ParallelRGB，50pins，3.3/10.4/16/-7V。

行业内：低成本工业应用多用RGB，高端转向LVDS/eDP。

应用意义：简洁、易嵌入，但扩展性弱。

10.宽温能力

规格：-20——70℃工作，-30——80℃存储。

行业内：工业液晶屏常见为-20——70℃，车规可达-30——85℃。

应用意义：满足大多数工业环境，但不及车规标准。

二、技术优势

1.光学表现：TN工艺下实现800:1对比度，画面层次清晰。

2.工艺成熟：TN面板生产稳定，良率高，降低采购风险。

3.接口简洁：ParallelRGB与多数嵌入式系统兼容度高。

4.成本优势：相比IPS工艺更具性价比，适合大规模部署。

5.可靠性：宽温范围与稳定背光寿命确保在工厂和仓储环境下长时间运行。

三、应用场景

1.工业领域

PLCHMI界面

工厂设备状态显示

仓储与物流终端

2.车载领域

副屏显示（非主控）

后排简易娱乐设备

车载仪表辅助屏

3.医疗领域

便携式检测设备

基础监护终端

自助医疗查询机

4.教育/商用领域

自助查询机

POS收银机

教学与培训一体机副屏

四、经济与运维分析

寿命成本：20K小时寿命可支撑5年使用，降低更换频率。

接口成本：RGB接口无需额外控制芯片，开发成本低。

运维限制：背光无驱动，需外部设计，开发要求高。

能耗平衡：亮度与功耗平衡适中，适合中等强度工控环境。

五、风险与限制

亮度不足：不适合强光直射场景。

TN工艺局限：视角偏窄，黑色显示深度有限。

接口老旧：RGB难以适应未来高分辨率和高速信号。

色彩限制：50%NTSC色域无法满足图像诊断和高端多媒体需求。

六、兼容性

接口趋势：LVDS/eDP/MIPI正逐渐替代RGB。

工艺演进：IPS/ADS工艺下探成本，TN市场份额逐步下降。

应用趋势：高亮、广色域、HDR技术将成为工业液晶屏的下一步发展方向。

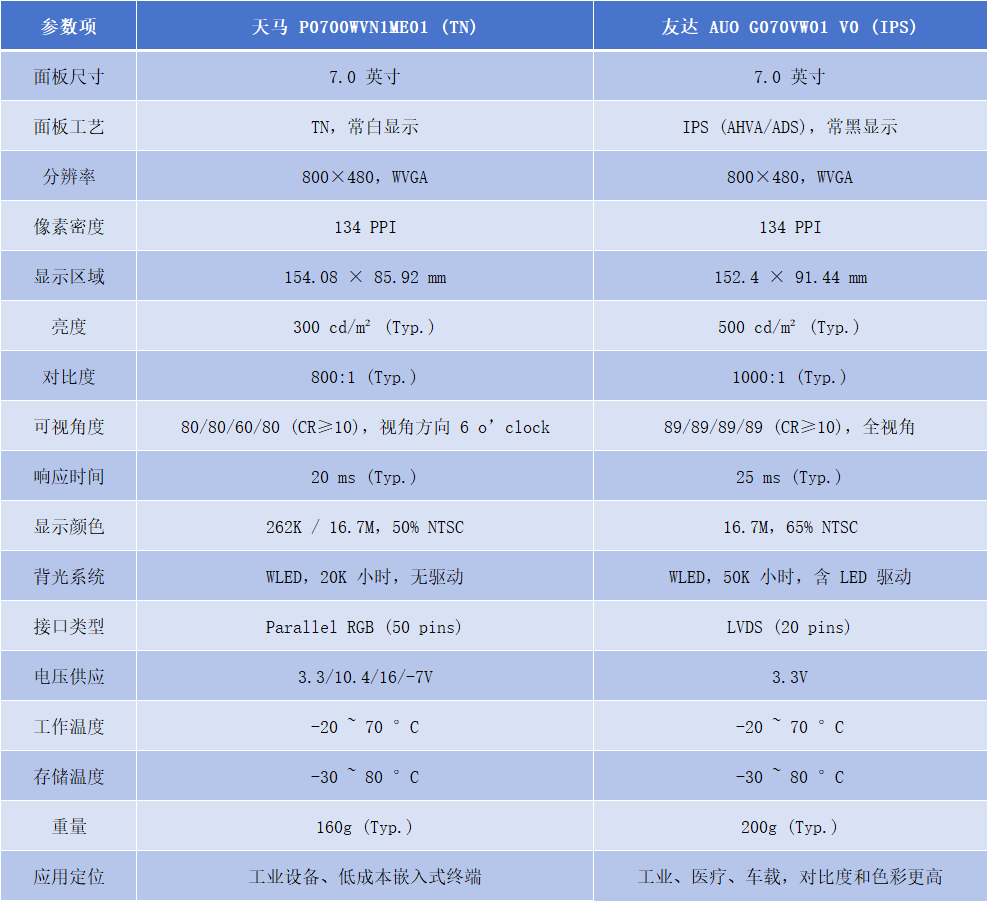

七、7.0英寸TFT液晶屏参数对比

八、选型建议

成本敏感型工业设备厂商：推荐P0700WVN1ME01，价格与性能平衡。

长期稳定运行的工控系统：建议考虑寿命更长的IPS或高亮TN型号。

医疗影像和设计应用：不推荐，需选用高色域IPS。

教育与商用：适合POS、自助查询机等对亮度和色彩要求不高的设备。

九、常见问题

Q1：P0700WVN1ME01适合车规应用吗？

A1：不完全适合，宽温能力低于车规级标准。

Q2：300cd/m²的亮度能否用于户外？

A2：室内足够，但在直射阳光下显示力不足。

Q3：TN面板相比IPS的优势是什么？

A3：成本更低、响应更快、可靠性高，但视角和色彩表现不足。

Q4：寿命20,000小时是否够用？

A4：对普通工业环境足够，但对7×24全年运行略短。

Q5：RGB接口是否会过时？

A5：短期内仍有应用，但未来LVDS和eDP会逐渐取代。

天马P0700WVN1ME01是一款面向工业应用的经济型7英寸TFT液晶屏。它在成本、接口简洁性和宽温适应性方面具备优势，尤其适合成本敏感、固定视角的工业应用。但其亮度、色彩和接口扩展性存在不足，不适合车规和高端医疗影像场景。在选型时，工程师应根据使用环境、显示需求和未来兼容性进行权衡。
