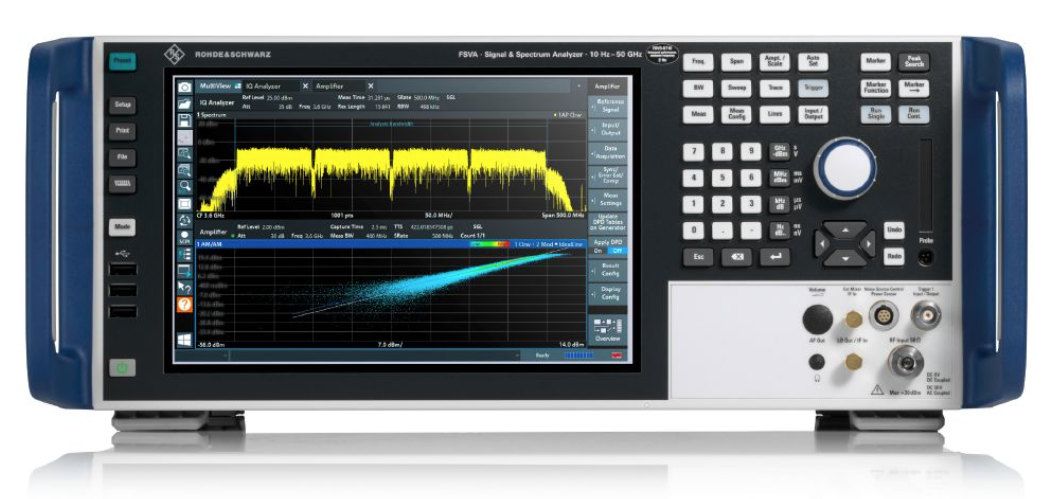

R&S®FSVA3000 信号与频谱分析仪 R&S®FSVA3004/FSVA3007/FSVA3013/FSVA3030/FSVA3044/FSVA3050

R&S®FSVA3000 是罗德与施瓦茨公司推出的一款高性能中档频谱和信号分析仪。它完美地平衡了卓越的射频性能、出色的信号分析能力和相对友好的价格，旨在满足研发和生产领域对高精度和高效率的严苛要求。

---

一、核心定位与目标用户

FSVA3000 的定位介于顶级的 FSW 系列和经济型的 FPL1000 / FSL 系列之间。它旨在为用户提供接近顶级仪器的性能，但价格和操作复杂性更接近中端产品。

主要目标用户和应用场景包括：

• 研发工程师： 用于无线通信（5G NR, WLAN 802.11be/ax, IoT）、航空航天与国防、卫星通信等领域的组件、模块和整机的设计与调试。

• 生产测试工程师： 凭借其高速测量速度和SCPI命令执行效率，非常适合在生产线进行高精度的自动化测试。

• 高校与科研院所： 进行前沿技术研究和高水平教学实验。

• 服务与维修： 用于查找和诊断复杂的射频信号问题。

---

二、主要技术特点与优势

1. 卓越的射频性能

• 频率范围： 覆盖 2 Hz 至 3.6/7/13.6/30 GHz（取决于选件），广泛支持从直流到毫米波前端的各种应用。

• 出色的动态范围：

  • 低显示平均噪声电平（DANL）： 低至 -172 dBm（在 1 GHz，前置放大器开启时）。这意味着它能测量非常微弱的信号，是进行EMI预兼容测试和低功率信号分析的理想选择。

  • 三阶交调截点（TOI）： 典型值高达 +19 dBm，使其在测量大信号时也能保持极高的线性度，准确分析信号失真和邻道功率。

• 低相位噪声： 在 1 GHz 偏移 10 kHz 时，典型值低于 -118 dBc（1 Hz）。极低的相位噪声对于测量现代通信信号的频谱纯度、解调质量和邻道泄漏比（ACLR）至关重要。

• 低测量不确定度： 总体幅度精度非常高（< 0.3 dB），确保了测量结果的可靠性和可重复性。

2. 强大的信号分析能力

• 大分析带宽： 支持高达 500 MHz 的内部分析带宽（通过选件升级）。这对于分析宽带信号至关重要，例如：

  • 5G NR 信号

  • IEEE 802.11ax/be (Wi-Fi 6/7) 信号

  • Radar 脉冲分析

  • 跳频信号分析

• 先进的数字调制分析（矢量信号分析-VSA）： 内置强大的解调器，支持几乎所有主流数字标准（如 5G NR, LTE, WLAN, Bluetooth等）的一键式测量，可轻松评估EVM、星座图、眼图等关键指标。

• 脉冲测量选件： 提供专业的脉冲参数分析功能，满足雷达和航天领域的测试需求。

3. 操作便捷性与智能化

• 触摸屏用户界面： 配备大型高清触摸屏，界面直观，操作逻辑与智能手机类似，大大缩短了学习时间，提高了工作效率。

• 上下文相关帮助： 只需点击屏幕上的“Help”按钮，即可获得针对当前设置和测量的详细解释和指导，如同一位专家在身边。

• 自动化和一键式测量： 提供多种预配置的测量设置（如信道功率、邻道功率、谐波失真等），只需一键即可完成复杂配置，并快速得到准确结果。

4. 高速测量与吞吐量

• 快速的测量速度： 扫描速度极快，特别在窄带宽扫描时表现突出。

• 高效的远程控制： SCPI命令执行速度快，非常适用于构建自动化测试系统（ATE），能显著提升生产线的测试吞吐量，降低生产成本。

5. 坚固性与可靠性

• 设计符合LXI Class C标准，适合集成到系统机柜中。

• 秉承罗德与施瓦茨一贯的高品质和可靠性，适合在实验室和生产环境中长期稳定运行。

---

三、典型应用场景举例

1. 5G NR 终端和基站测试： 使用500 MHz带宽分析5G大带宽信号，精确测量ACLR和EVM，确保符合3GPP标准。

2. Wi-Fi 7 (802.11be) 设备测试： 分析320 MHz带宽的OFDMA信号，评估其调制质量和非线性失真。

3. 功率放大器（PA）特性测试： 利用其高动态范围和线性度，精确测量PA的增益压缩（AM/AM, AM/PM）、谐波失真和三阶交调失真（IMD3）。

4. EMI预兼容测试： 极低的底噪使其能够探测到微弱的电磁辐射，结合EMI测量选件（如CISPR滤波器、准峰值检测器等），可以在产品送检之前提前发现并解决电磁兼容性问题。

5. 雷达组件测试： 使用脉冲分析选件对雷达发射机的脉冲宽度、上升/下降时间、脉冲重复间隔等参数进行精确测量。
