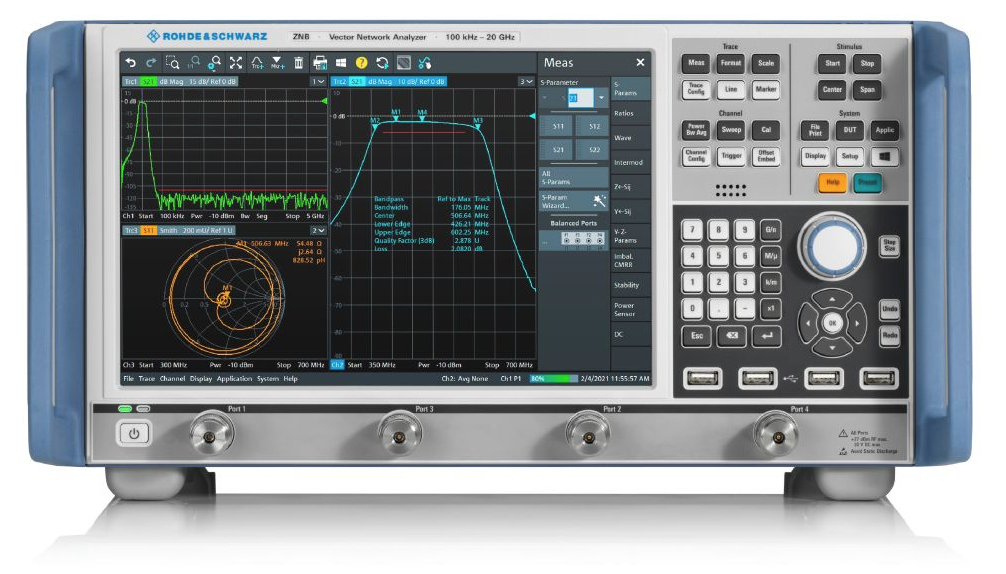

R&S®ZNB 矢量网络分析仪9 kHz 至 4.5/8.5 GHz

概述与产品定位

R&S®ZNB 是一款高性能、多端口的矢量网络分析仪（VNA），主要面向研发和高端制造领域的用户。它以其极高的测量精度、出色的稳定性、直观的触摸屏操作和强大的多端口能力而闻名。

ZNB 系列定位在中高端市场，填补了入门级VNA（如R&S®ZNL）和顶级科研级VNA（如R&S®ZNA）之间的空白，是进行复杂、高要求微波元件测试的理想选择。

---

核心特点与优势

1. 极高的测量精度和动态范围

• 低迹线噪声：即使在窄中频带宽（IFBW）设置下，也能保持极低的测量噪声，这对于高Q值元件（如滤波器、谐振腔）的精确表征至关重要。

• 高动态范围：典型值 > 130 dB（在10 Hz IFBW， 10 MHz至8.5 GHz型号上），能够同时精确测量高损耗和极低损耗的器件。

• 出色的稳定性：卓越的温度稳定性和低漂移率，确保了长时间测量的可靠性，非常适合需要连续数小时或数天进行的测试。

2. 直观的用户界面与触摸屏操作

• 大型电容触摸屏：ZNB 配备了高分辨率的显示屏，用户可以直接像操作智能手机一样拖拽迹线、缩放视图、点击设置，极大地提升了操作效率。

• 清晰的图形化界面：将复杂的测量参数和设置以直观的方式呈现，减少了学习成本，即使新用户也能快速上手。

3. 真正的多端口测试能力

• 内置最多4个测试端口：ZNB 提供双端口（ZNB8，2端口）、四端口（ZNB20，4端口）甚至八端口（通过两个4端口型号级联）的配置。所有端口均配备独立的源和接收机。

• 并行测试所有端口：无需外部开关矩阵，即可一次性完成多端口器件（如双工器、多工器、耦合器、差分器件）的完整S参数测量，速度远超使用开关切换端口的方案。

4. 强大的时域分析功能

• 高级时域选件：可以将频域测量数据转换为时域，用于分析传输线故障定位（TDR）、天线馈线故障点查找、以及分离不连续性的影响。

• 带通模式：允许对带通器件（如滤波器）进行时域分析，这是许多VNA不具备的高级功能。

5. 丰富的内置应用软件选件

• 脉冲测量选件：专为表征在脉冲调制条件下工作的器件（如功率放大器）而设计。

• 增益压缩分析选件：自动测量1dB压缩点（P1dB）等非线性参数。

• 混频器与变频器件测试选件：可以测量变频损耗、群时延、隔离度等，并支持 harmonic phase option 进行非线性传输表征。

• 时域选件：如上所述，用于TDR等应用。

6. 卓越的硬件设计

• 两个独立的测量接收机：允许同时进行激励和响应信号的测量，支持更先进的校准和测量技术。

• 高输出功率：典型值 > +13 dBm，能够测试大功率器件或提高信噪比。

• 低谐波：纯净的源信号，确保测量结果的准确性。

---

技术规格摘要（以常见型号为例）

特性/型号	R&S®ZNB8	R&S®ZNB20	R&S®ZNB40
频率范围	9 kHz 至 8.5 GHz / 9 kHz 至 20 GHz	9 kHz 至 8.5 GHz / 9 kHz 至 20 GHz	9 kHz 至 8.5 GHz / 9 kHz 至 20 GHz
测试端口数	2	4	4 (可扩展至8, 12, 16, 20)
动态范围 (典型值)	> 133 dB (10 Hz IFBW, 10 MHz至8.5 GHz)	> 133 dB (10 Hz IFBW, 10 MHz至8.5 GHz)	> 133 dB (10 Hz IFBW, 10 MHz至8.5 GHz)
迹线噪声 (典型值)	< 0.002 dB rms (10 Hz IFBW)	< 0.002 dB rms (10 Hz IFBW)	< 0.002 dB rms (10 Hz IFBW)
测量速度	< 5.5 ms (201点， 10 kHz IFBW)	< 5.5 ms (201点， 10 kHz IFBW)	< 5.5 ms (201点， 10 kHz IFBW)
显示	13.3英寸或15.6英寸全高清电容触摸屏	13.3英寸或15.6英寸全高清电容触摸屏
