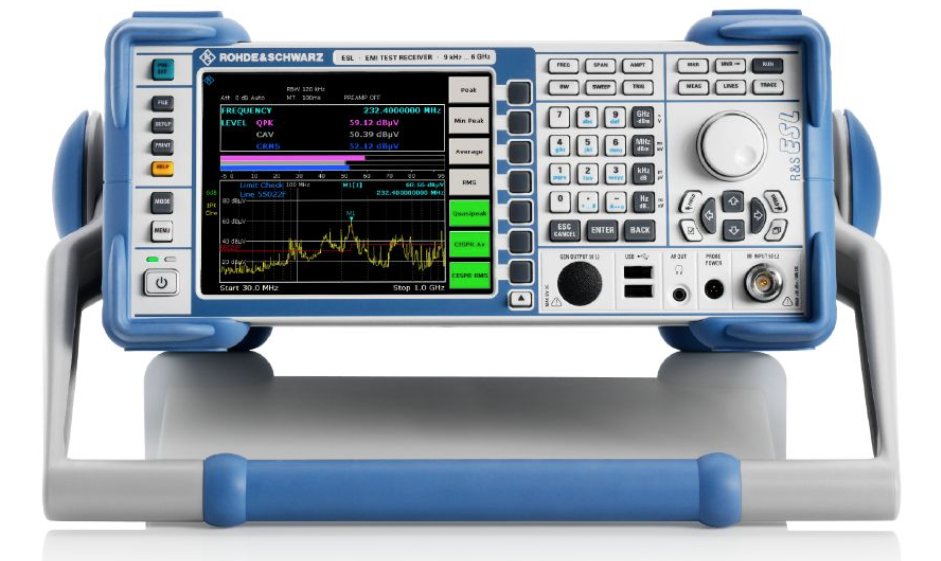

R&S®ESL EMI 测试接收机 R&S ESL接收机

R&S®ESL 是罗德与施瓦茨公司推出的一款高性能、全自动的EMI测试接收机，专门用于根据国际标准（如 CISPR、FCC、MIL-STD 等）进行电磁干扰的符合性测试和预兼容测试。它是EMC实验室中用于辐射发射和传导发射测试的核心设备。

---

核心定位与目标用户

• 定位： 一款集高精度、高速度、高自动化于一体的专业级EMI测试接收机，旨在满足认证级测试的苛刻要求。

• 目标用户： 主要面向第三方检测认证实验室、企业内部的EMC实验室、军工国防单位、科研院所以及需要执行高标准EMC测试的电子产品制造商。

---

主要特点与优势

1. 卓越的测量精度和动态范围

• 低本底噪声： 采用先进的射频设计和高质量的元器件，确保了极低的内部噪声，能够精确测量微弱的干扰信号，避免漏掉临界违规点。

• 高动态范围： 即使在存在强干扰信号的情况下，也能准确测量出弱信号，这对于在复杂电磁环境或测试大功率设备时至关重要。

• 出色的幅度和频率准确性： 保证了测试结果的可靠性和可重复性，这是认证测试的基础。

2. 极高的测量速度

• 快速扫描（Fast Scan）模式： R&S®ESL 以其极快的扫描速度而闻名。它能在极短的时间内完成全频段扫描，特别适合于研发阶段的预测试和调试，可以快速发现问题和验证整改效果，极大提升研发效率。

• 实时分析： 支持实时频谱分析功能，能够捕获瞬态和间歇性的干扰信号，这些信号在传统扫描中很容易被遗漏。

3. 全面的标准符合性与自动化

• 内置标准： 仪器预装了所有主流的EMC标准（如CISPR 16-1-1, CISPR 11, CISPR 32, MIL-STD-461等）的测量带宽、 detector类型（峰值、准峰值、平均值、RMS平均值）、频率步进和驻留时间等参数。

• 全自动化测试： 用户只需选择所需标准，ESL即可自动配置所有参数并执行完整的测试序列。测试完成后，自动生成测试报告，并与限值线进行比较，清晰标出超标点。

4. 强大的功能与灵活性

• 多种检测器： 同时配备峰值（Peak）、准峰值（QP）、平均值（Average）和RMS平均值（RMS-Average）检测器。准峰值检测器是认证测试的强制性要求，ESL的QP检测器测量速度非常快。

• 时域扫描（TDS）： 此功能是R&S的专利技术。它先进行一次快速的峰值扫描来识别潜在的超标点，然后只对这些点进行耗时的准峰值和平均值测量。这避免了在全频段进行慢速QP扫描，能将总测试时间从数小时缩短到几分钟，同时完全符合标准要求。

• 诊断与调试工具： 提供频谱瀑布图、时域捕获、 demodulation（解调）等功能，帮助工程师不仅知道“哪里超标”，还能分析“干扰是什么”以及“来自哪里”，从而快速定位干扰源。

5. 现代化的操作与连接性

• 直观的用户界面： 配备大尺寸触摸屏，用户界面友好，操作逻辑清晰。

• 远程控制： 支持GPIB、LAN（LXI）、USB等接口，可轻松集成到自动化测试系统中（通常由R&S®ELEKTRA等EMC测试软件控制）。

• 升级与扩展： 硬件和软件均可升级，以应对未来新的测试标准和需求。

---

典型应用场景

1. 认证测试（Type Approval）： 在第三方实验室或企业自建认证实验室中，对消费电子产品、工业设备、医疗器械、汽车电子、航空航天设备等进行正式的CE、FCC、CCC等认证测试，出具权威报告。

2. 预兼容测试（Pre-compliance）： 在产品研发阶段，工程师使用ESL在自家的屏蔽室或半电波暗室中进行测试。其高速度特性使得“测试-整改-再测试”的迭代循环非常高效，确保产品在送交正式认证前就能通过测试，节省时间和成本。

3. 故障诊断与干扰分析： 利用其实时频谱分析、解调和高分辨率分析功能，深入分析干扰信号的特性（如调制类型、来源），精确定位电路板上的干扰源。

4. 军工与国防（MIL-STD-461/462）： 满足军用标准极其严格的测试要求，用于测试军用电子设备、车辆、舰船和航空电子系统的电磁发射。

---

技术规格摘要（以常见型号为例）

• 频率范围： 通常覆盖 9 kHz 至 3 GHz / 7 GHz（取决于型号），可通过外置混频器扩展至更高频率（如40 GHz）。

• 测量带宽： 支持200 Hz, 9 kHz, 10 kHz, 120 kHz, 1 MHz 等标准带宽。

• 幅度精度： 通常优于 ±0.5 dB。

• 显示平均噪声电平（DANL）： 极低，例如在1 GHz时典型值 <-155 dBm。

• 扫描速度： 在峰值检测模式下，速度可比传统接收机快100倍以上。
