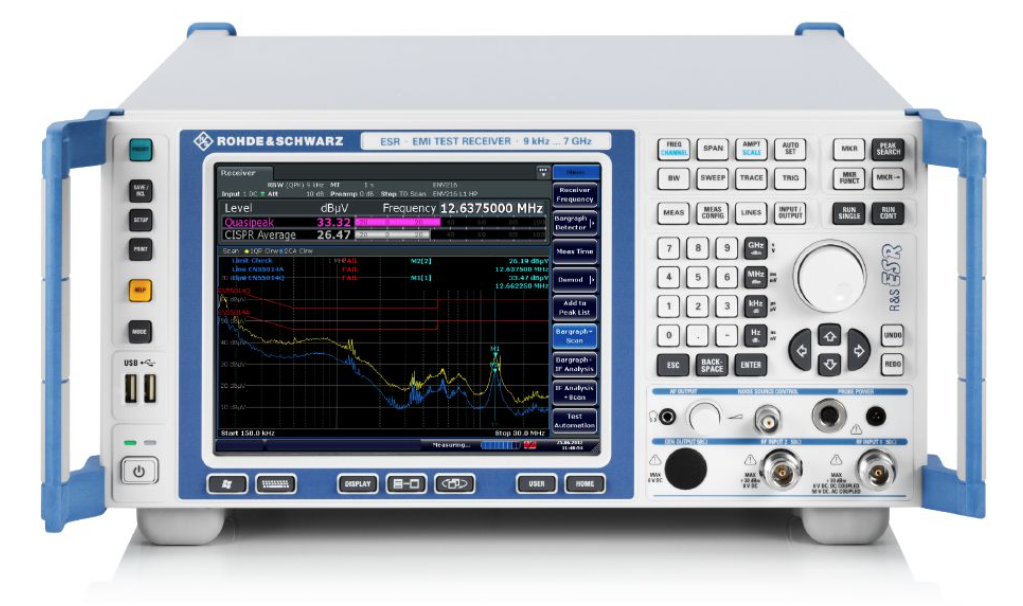

R&S®ESR EMI 测试接收机 R&S ESR

R&S®ESR 是罗德与施瓦茨公司推出的一款高端电磁干扰测试接收机，专门为精确、高效地进行电磁兼容性测试而设计。它不仅是满足 CISPR 16-1-1 等国际标准要求的基准级仪器，还以其卓越的性能和丰富的功能，成为认证实验室、研发部门和预合规测试用户的理想选择。

---

核心定位与主要特点

R&S®ESR 的核心定位是：一台集速度、精度和易用性于一身的高性能 EMI 测试接收机。其主要特点可以概括为以下几点：

1. 极高的测量速度：其“频率列表扫描”和“基于FFT的时域扫描”功能远超传统步进扫描，能将全频段扫描时间从数小时缩短到几分钟，极大提升了测试效率。

2. 出色的测量精度：极低的本底噪声（典型值 -164 dBm）、高达 105 dB 的动态范围以及优异的幅度精度，确保了测量结果的可靠性和可重复性。

3. 强大的实时分析能力：能够实时检测和捕获瞬态、突发等偶发信号，不会遗漏任何干扰事件。

4. 多功能集成：集成了频谱分析仪、测试接收机、前置放大器等多种仪器的功能，是一台真正的多功能一体化测试平台。

5. 人性化的操作体验：配备大型触摸屏和直观的用户界面，简化了复杂的测试流程。

---

详细技术介绍

1. 核心技术与性能指标

• 频率范围：覆盖 10 Hz 至 7 GHz（通过外部混频器可扩展至 40 GHz），满足绝大多数民用、军用和汽车电子标准的测试需求。

• 低本底噪声：得益于优秀的模拟前端设计和低噪声系数，其本底噪声极低，能够检测到非常微弱的信号，这对于测量低辐射水平的设备至关重要。

• 大动态范围：高达 105 dB 的动态范围使其能够在存在强信号的情况下，依然准确测量微弱的信号，而无需担心过载或失真。

• 高精度电平测量：采用精密衰减器和校准的IF增益，在整个频率和电平范围内提供卓越的幅度精度。

• 预选器：内置高性能预选器，可以有效抑制带外信号和镜像频率，提高测量的准确性和动态范围。

2. 革命性的高速扫描技术

这是 ESR 最引以为傲的功能，是其效率提升的关键。

• 基于FFT的时域扫描：

  • 原理：在一个宽频段内（例如 30 MHz 的跨度）一次性采集时域信号，然后通过快速傅里叶变换计算出整个频段的频谱数据。

  • 优势：速度极快。相比传统接收机逐个频率点进行步进、调谐、测量的方式，FFT扫描将整个频段的测量时间缩短了数百甚至上千倍。特别适合进行预扫描和快速诊断。

• 频率列表扫描：

  • 原理：不是扫描整个连续频段，而是只扫描用户预先定义的、可能存在干扰的特定频率点（如时钟谐波、开关电源频率等）。

  • 优势：在最终合规性测试中，可以跳过“干净”的频段，只关注潜在问题点，从而将最终认证扫描时间从几小时减少到几分钟。

3. 强大的实时频谱分析功能

• 实时带宽：提供高达 40 MHz 的实时带宽，能够无缝地捕获和分析瞬态信号。

• 无间隙测量：在实时模式下，能够 100% 无遗漏地检测信号，对于分析突发、跳频等非稳态信号至关重要。

• 数字荧光显示：通过颜色等级显示信号的出现频度，帮助工程师快速区分稳定信号和偶发信号。

4. 符合全球EMC标准

R&S®ESR 内置了所有主流的 EMI 测量标准，如：

• CISPR (如 CISPR 16-1-1, CISPR 11, 14, 15, 32 等)

• 军用标准 (如 MIL-STD-461)

• 汽车电子标准 (如 ISO 7637, CISPR 25, Ford, Volkswagen 等企业标准)

• FCC Part 15, 18

• EN 系列标准

用户只需选择相应的标准，仪器便会自动配置带宽、检波器、步进和驻留时间等所有参数。

5. 人性化设计与软件支持

• 大型触摸屏界面：提供类似智能手机的操作体验，可直接在屏幕上拖放标记、缩放频谱。

• 远程控制与自动化：支持 SCPI 命令，可通过 LAN, GPIB 或 USB 接口进行远程控制，轻松集成到自动化测试系统中。

• 强大的软件套件：R&S®EMC32 等专业软件可以完全控制 ESR，实现全自动化的合规性测试、数据管理和报告生成。

---

典型应用场景

1. 认证测试实验室：进行最终的产品合规性认证测试，其精度和可追溯性满足国际认可的要求。

2. 研发与预合规测试：工程师在研发阶段使用 ESR 进行故障诊断和预测试。其高速特性使得在开发周期内进行频繁测试成为可能，实现“设计即正确”。

3. 汽车电子：满足严格的汽车电子EMC测试要求，特别是对低速和高速总线辐射的精准测量。

4. 航空航天与国防：满足 MIL-STD-461 等苛刻的军用标准测试，其高性能足以应对复杂的电磁环境。

5. 无线通信设备：测试通信设备的杂散发射和抗扰度（需配合信号源）。
