软端电容（Soft Termination Capacitor）是一种多层陶瓷片式电容器（MLCC），其核心特点是通过集成导电树脂层或柔性材料端子，显著提升对机械应力（如电路板弯曲）和热冲击的耐受能力，从而防止陶瓷体开裂或焊料失效，广泛应用于高可靠性要求的电子设备中，如汽车电子、电池线路和移动设备。

软端电容Soft Termination Capacitor 定义与工作原理

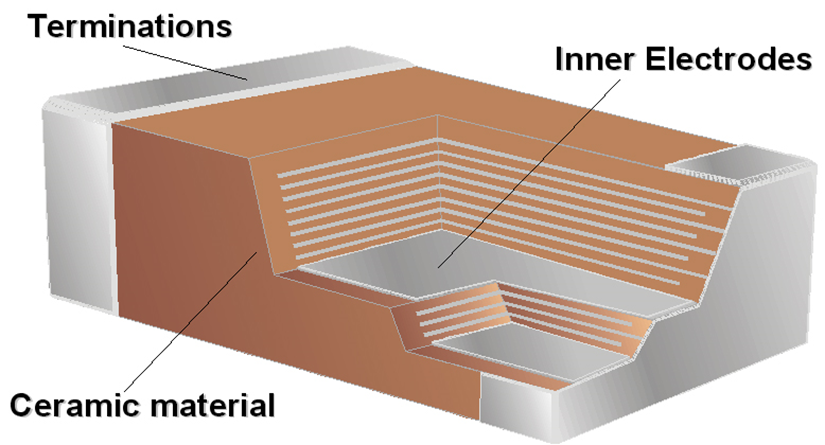

软端电容是一种特殊设计的贴片电容器，通过在传统MLCC的端电极中加入导电树脂层或韧性导电层（如环氧树脂），形成柔性连接结构。这种设计能有效吸收外部应力（如PCB板弯曲、热膨胀或振动），避免应力传递至刚性陶瓷体，从而防止内部裂纹或焊点断裂。其工作原理基于树脂层的弹性变形能力，在机械或热冲击下缓冲能量，确保电容性能稳定。‌

核心特点

软端电容的核心优势源于其结构创新：

‌高抗机械应力能力‌：可吸收±0.5mm的PCB形变应力，防止基板弯曲导致的陶瓷体开裂，适用于振动或跌落风险高的环境。‌

‌优异耐热冲击性‌：耐受回流焊过程中的温度变化，减少热循环引起的焊料裂纹，提升长期可靠性。‌

‌低等效串联电阻（ESR）‌：导电树脂层优化了电极电阻，保持与传统MLCC相当的ESR水平，适用于高频滤波和储能场景。‌

‌高可靠性认证‌：汽车级产品（如TDK、村田型号）通常通过AEC-Q200标准认证，支持-55℃至+150℃宽温工作。‌

主要应用领域

软端电容因其高可靠性，主要用于对安全性和耐久性要求严苛的场景：

‌汽车电子‌：用于电池管理系统（BMS）、发动机控制单元（ECU）和高级驾驶辅助系统（ADAS），在高压（400V-800V）或大电流冲击下保障信号隔离和系统稳定。‌

‌电池线路安全设计‌：在移动设备、智能钥匙等高跌落风险产品中，防止短路或元件失效。‌

‌工业与消费电子‌：解决PCB弯曲或热冲击问题，如工业机器人、高频电路（如车载充电机）和紧凑型设备

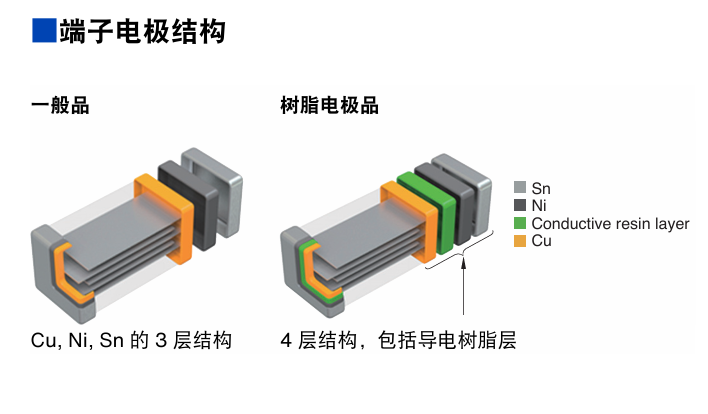

车载级树脂电极 CGA系列是在端子电极中加入导电树脂层的产品。 树脂层通过释放由热冲击和基板挠曲引起的应力来保护陶瓷体免受裂纹。
■特点 ◯树脂电极结构拥有优异的机械应力和耐热冲击性 ◯拥有可在最高 150°C 环境下使用的X8R/X8L系列 ◯拥有稳定的温度特性和DC偏压特性的C0G系列 ◯Qualified based on AEC-Q200 ◯Qualified based on VW80808-2 (Qualification of MLCCs with Soft Termination) *Rated voltage is 100V or less
■用途 ◯电池线用安全设计 ◯工程内基板弯曲对策品 ◯因热冲击所造成的焊接裂纹对应品 ◯移动设备、智能钥匙等掉落可能性高的物品
