这篇博客介绍了如何在Proteus中创建一个51单片机工程，并进行电路拼接。通过添加AT89C51芯片、黄色LED灯和电阻，完成电路设计。接着在MDK中编写程序并编译生成.hex文件，最后在Proteus中读入程序进行仿真，展示电路运行效果，加深了对单片机程序设计的理解。

来自Proteus的电路仿真学习，完成一个51程序设计和仿真

1、创建一个新的工程并完成电路拼接
- 完成工程创建后进行工具添加（我们需要用到的AT89C51芯片、黄色LED灯、电阻）

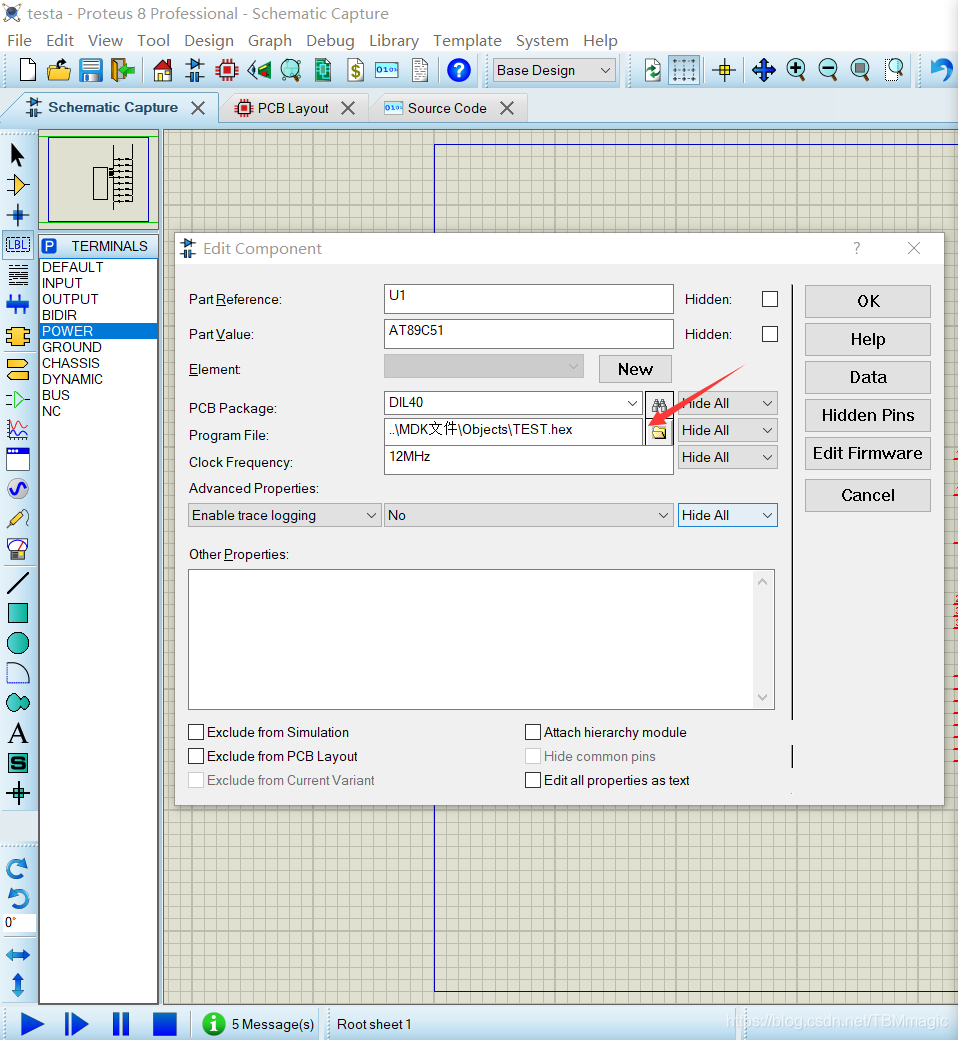

2、程序编译及将程序读入仿真中开始仿真
3、效果展示
4、总结

1、创建一个新的工程并完成电路拼接

在这里插入图片描述

如图，这几个步骤按图示选择，其他步骤都一路NEXT就可以了

完成工程创建后进行工具添加（我们需要用到的AT89C51芯片、黄色LED灯、电阻）

在这里插入图片描述

分别点击（查找）圈中的按钮进行工具添加。

完成之后进行如下图的工具拼接

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1rE1Ms03-1602153101027)(C:\Users\TBM\Desktop\77.png)]

至此我们就完成了电路工程的创建和电路的拼接之后我们需要转到MDK中进行程序编写，创建工程时选择AT89C51进行匹配（需要已经安装好的C51包，在上一个贴中有相应的推荐教程和包）

2、程序编译及将程序读入仿真中开始仿真

创建工程

在这里插入图片描述

代码如下

//51单片机编程常用的头文件
	#include <reg51.h>
	#include <intrins.h>
	//延迟函数
	void delay_ms(int a)
	{
		int i,j;
		for(i=0;i<a;i++)
		{
			for(j=0;j<1000;j++) _nop_();

		}
	}

	void main(void)
	{
		while(1)
		{
			P0=0xfe;
			delay_ms(50);
			P0=0xfd;
			delay_ms(50);
			P0=0xfb;
			delay_ms(50);
			P0=0xf7;
			delay_ms(50);
			P0=0xef;
			delay_ms(50);
			P0=0xdf;
			delay_ms(50);
			P0=0xbf;
			delay_ms(50);
			P0=0x7f;
			delay_ms(50);
		}
	}
