hadoop之hdfs详解之一

HDFS 是单台或集群伪分布式部署

NameNode 简称NN
SecondaryNameNode简称SNN
DataNode简称DN
NN、DN、SNN部署在同一台机器上

hdfs启动的命令脚本:sbin/start-dfs.sh：即将linux文件上传到hdfs存储里面，相当于windows上传文件到安装在电脑上的百度云盘上
命令位置：bin/hdfs dfs -ls /

1、block块（hadoop官网）以字节为单位，表示文件块的大小

参数：dfs.blocksize 值：134217728 官方的配置是128M ，不满128M也算是占用一个块的大小
例如
一个文件130M ，130/128=1…2M，即该文件有两个块：128M 2M
一个文件260M，260/128=2…4M，即该文件有3个块：128M 128M 4M

2、文件副本数

dfs.replication 1 / 3(正常生产上文件副本数是3个）
指的是一个块的复制数（数据冗余）
实际块数：块数 * 块数副本数
实际存储空间：文件大小 * 块数副本数

3、HDFS架构设计：主从架构

NN 主 名称节点
DN 从 数据节点
SNN 第二主 第二名称节点（可换成NN节点，但是转换需要时间，会使数据丢失）

（1）NN
NN是文件系统的命名空间（维护文件目录结构系统，负责统筹整个文件系统的映射关系）
它是存储以下数据的：
a.文件名称
b.文件目录结构
c.文件属性（创建时间、权限、副本数）
d.文件对应哪些数据块，数据块对应分布到哪些datanode节点上（映射关系）
注意：
blockmap（文件对应哪些数据块，数据块对应分布在哪些机器上）------映射关系反映
namenode节点不会持久化存储这种映射关系，集群在启动时和运行时，datanode定期发送blockreport 给namenode，以此namenode在内存中动态维护这种映射关系！
作用：管理文件系统的命名空间，维护文件系统树，以两种文件永久保存在磁盘上：
命名空间镜像文件fsimage
编辑日志editlog

（2）DN
DN是存储数据块和块的校验和（文件传输可能丢字节数，块可能损坏，使用块的校验和显示异常进程）
与NN通信: 通过netty
a.每隔3秒发送一个心跳包
b.每10次心跳发送一个blockReport
主要作用: 文件数据块的读写（读取和写录文件的数据块，上传文件时，写录数据块，查看文件时，读取数据块）

（3）SNN
存储：fsimage + editlog（定期备份保存NN的核心文件（目录树文件），但是数据可能会丢失）
作用：定期合并fsimage+editlog文件为新的fsimage，推送给NN，称为检查点checkpoint
参数:dfs.namenode.checkpoint.period：3600s（每1h检查备份一次）
fsimage：镜像文件 —读写操作记录形成的目录文件系统树
editlog： 操作日志 —读写的操作记录

client客户端是要写数据到第一个块，第一个块写进第二个块，第二个块写进第三个块…
如果文件是有两个块，一个块有3个副本数，一般是写完第一个块的副本数之后再写第二个块，以此类推
另外读写都需经过NN

假如：
fsimage：全量14：00
editlog：增量14：00-15：00
15:00 时的镜像文件为14:00fsimage + 14:00~15:00editlog 合并成一个新的image
15:00 fsimage ：15：00 的操作记录存放在15：00以后的操作日志中

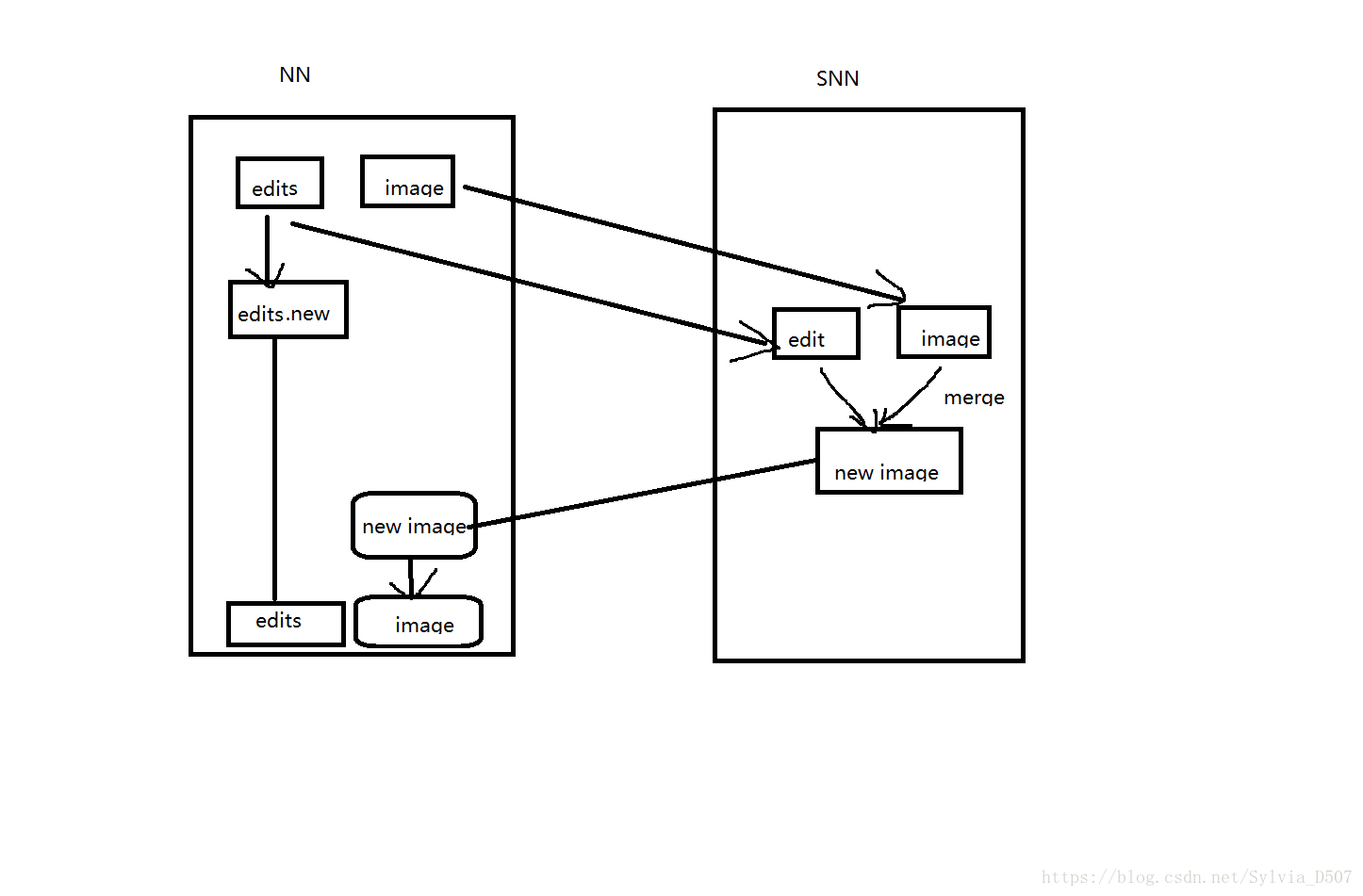

（? 说的有点不明不白，放图）
SNN合并新的fsimage镜像文件，将新的镜像文件推给namenode，namenode生成新的fsimage，editlog生成新的操作日志editlog。

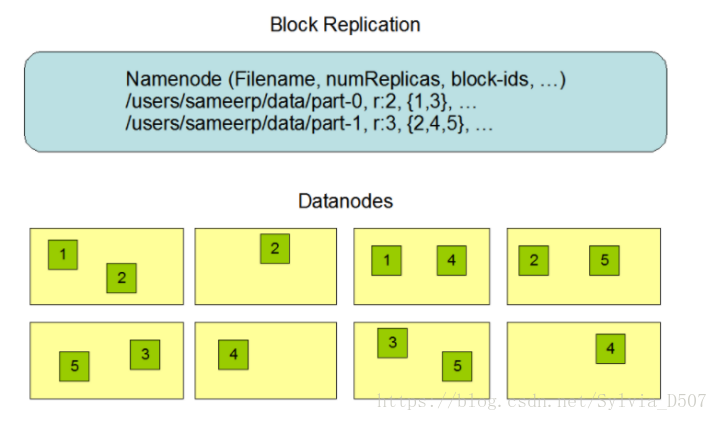

4、副本放置策略

服务器机架rack：存放机器
数据是以块存储在datanode的节点上

第一个副本存储规则：
假设我提交文件的所在机器就是datanode节点上，那么第一个块就是存储在本节点上：就近原则；
如果不是datanode节点，就随机挑选一台磁盘不太慢的cpu不太繁忙的节点上。

第二个副本存储规则：跨机架
放置于第一个副本的不同的机架节点上。

第三个副本存储规则：
放置于与第二个副本相同的机架的不同的节点上。

第一个副本写完后复制给第二个副本，第二个副本写完后复制给第三个副本，第三个副本写完后反馈给第一个副本

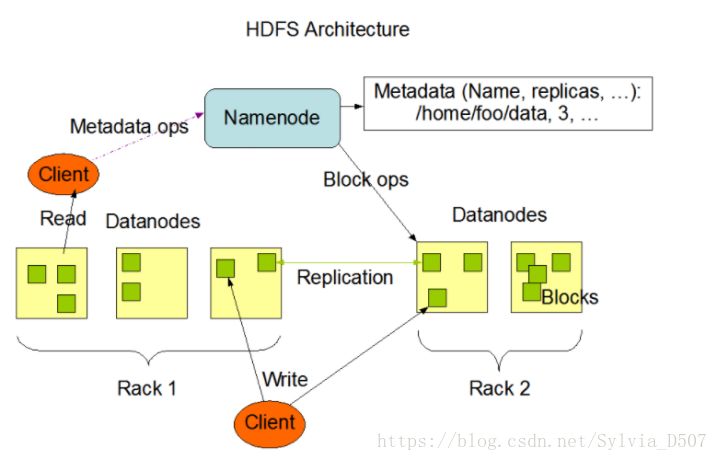

HDFS架构图官网自己看

over✌
