单片机外设：LCD1602详细解析（免费获取51代码和仿真）

目录

一、LCD1602简介

二、LCD1602的外观、结构和基本参数

三、LCD1602基本显示原理

四、LCD1602时序图

五、具体实现代码

六、代码和仿真获取方法

---

一、LCD1602简介

        1602液晶也叫1602字符型液晶，它能显示2行字符信息，每行又能显示16个字符。它是一种专门用来显示字母、数字、符号的点阵型液晶模块。

二、LCD1602的外观、结构和基本参数

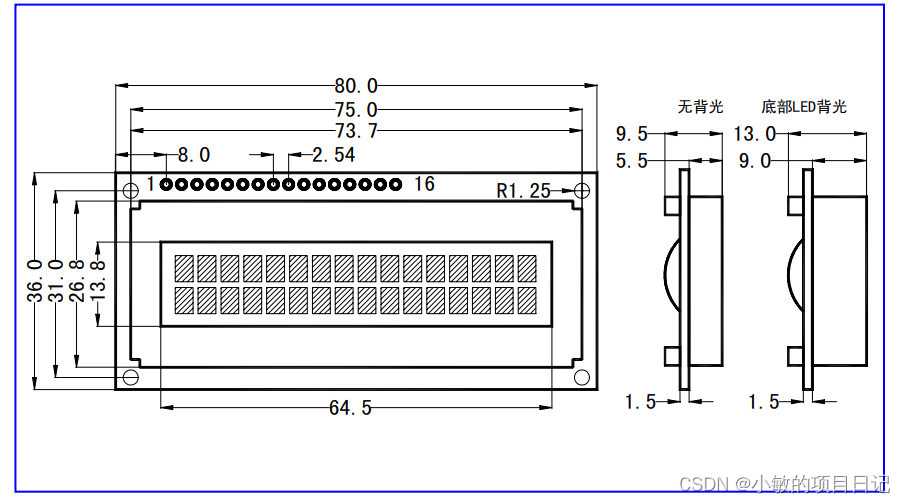

1、外观

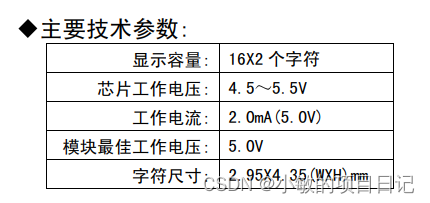

2、主要参数

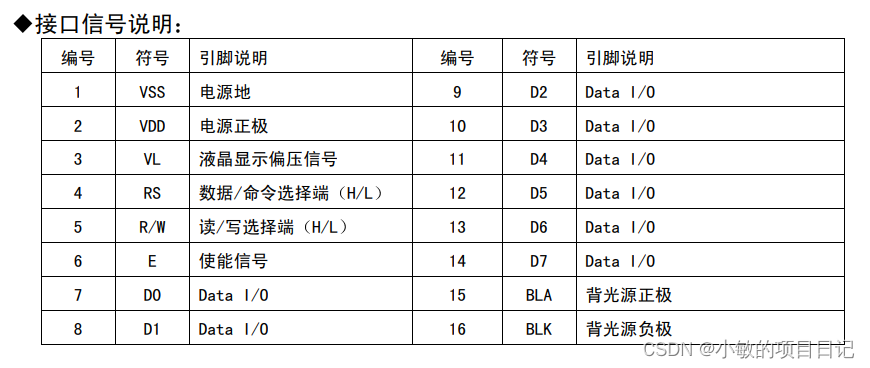

3、主要引脚参数

引脚功能解析：

第1引脚：GND为电源地脚。

第2引脚：VCC接5V电源正极。

第3引脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高。

第4引脚：RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。

第5引脚：RW为读写信号线，高电平（1）时进行读操作，低电平（0）时进行写操作。

第6引脚：E（或EN）端为使能（enable）端，高电平（1）时读取信息，负跳变时执行指令。

第7～14引脚：D0～D7为8位双向数据端。

第15～16脚：空脚或背灯电源。第15引脚背光正极，第16引脚背光负极。

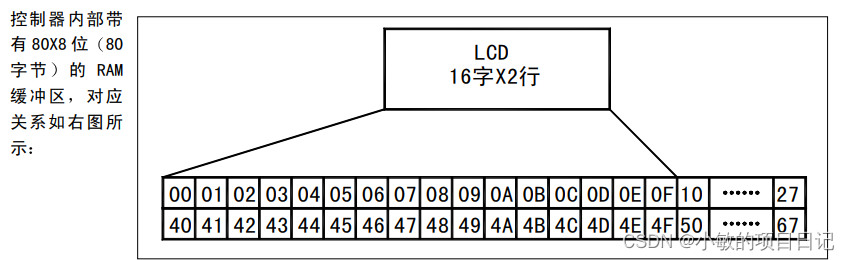

三、LCD1602基本显示原理

1602液晶模块内部的控制器共有11条控制指令，如表所示：

序号	指令	RS	R/W	D7	D6	D5	D4	D3	D2	D1	D0
1	清显示	0	0	0	0	0	0	0	0	0	1
2	光标返回	0	0	0
