高压、单通道、轨对轨输入输出功率运算放大器RS8471

RS8471是一款高压、单通道、轨对轨输入输出的功率运算放大器，它的工作电压范围在4.5V到24V，最大峰值输出电流2.5A，失调电压为3mV，增益带宽积为25MHz，并提供65V/us的高压摆率，确保输出信号快速建立”,这些特性组合使其可适用于多种供电场景，特别是TFT-LCD应用。此外，高电源抑制比和共模抑制比提高了抗电源噪声和共模干扰的能力，提供100dB的高开环增益，以保证低增益误差。因此，RS8471可广泛应用于液晶显示面板、液晶电视、监视器、笔记本电脑等。

功能特性

供电电压:4.5V~24V (±2.25V~±12V)
输出峰值电流：2.5A(max)
失调电压:  3mV (typ)
失调电压温漂:6uV/℃ (typ)
噪声: 20uVpp (f=0.1Hz to 10Hz)
电源抑制比:90dB
共模抑制比:68dB
开环增益:100dB
增益带宽积:25MHz
压摆率:65V/µs
温度范围:  -40℃-85 ℃

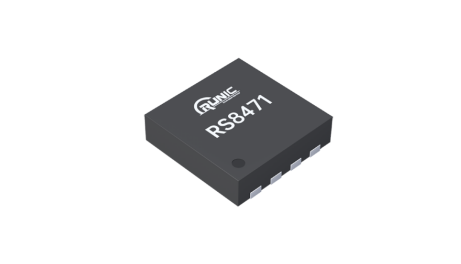

封装形式： DFN3×3-8L

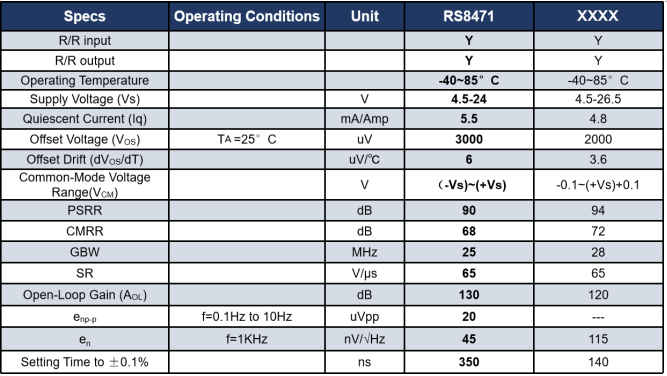

RS8471产品优势

☆  优异的的直流特性，高开环增益保证了低增益误差。
☆  轨对轨输入输出设计，最大化了信号的动态范围，提高了信号链路整体的信噪比。
☆ 宽电源电压范围可适用于多种供电场景。
☆  高压摆率、高带宽的特性，使得输出更高速，非常适用于液晶显示器应用。
☆  具有输出短路保护和热关断功能。
☆  提供DFN3×3-8L封装。

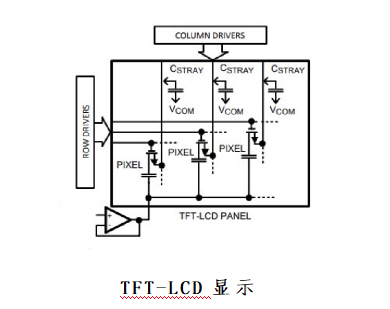

典型应用

目前RS8471可提供样品，欢迎各界工程师朋友申请样品评测：400-816-1216
