场效应管(MOSFET)如何选型？一文详解选型要点

一、MOSFET简介

场效应管(MOSFET)也叫场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力，而且具备输入电阻高、噪声小、功耗低、驱动功率小、开关速度高、无二次击穿、安全工作区宽等特点，MOSFET在组合逻辑电路、放大器、电源管理、测量仪器等领域应用广泛。MOSFET按导电沟道可分为 P 沟道和 N 沟道，同时又有耗尽型和增强型之分，目前市场主要应用 N 沟道增强型。

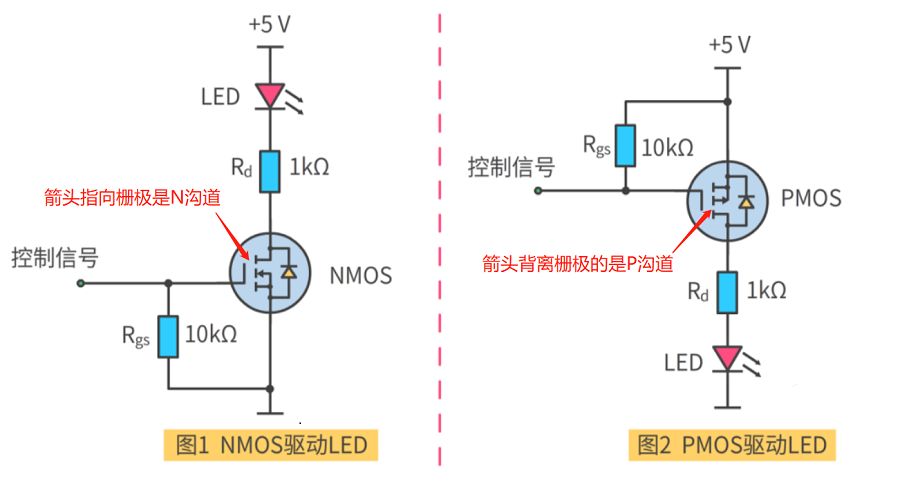

图1：N沟道和P沟道MOSFET

MOSFET经历了3次器件结构上的技术革新：沟槽型、超级结、屏蔽栅。每一次器件结构的进化，在某些单项技术指标上产品性能得到质的飞跃，大幅拓宽产品的应用领域。

（1）平面型功率MOSFET：诞生于1970s，具备易于驱动，工作效率高的优点，但芯片面积相对较大，损耗较高。

（2）沟槽型功率MOSFET：诞生于1980s，易于驱动，工作效率高，热稳定性好，损耗低，但耐压低。

（3）超结功率MOSFET：诞生于1990s，易于驱动，频率超高、损耗极低，最新一代功率器件。

（4）屏蔽栅功率MOSFET：诞生于2000s，打破了硅材料极限࿰
