Lora 整理一些

Lora 简介和类似技术

LoRa是semtech公司创建的低功耗、远距离、无线、广域网的标准。

工作频率：ISM 频段 包括433、868、915 MH等。

调制方式：基于semtech公司私有专利的扩频技术，线性调制扩频（CSS）的一个变种，具有前向纠错（FEC）能力，这是实现低功耗远距离的关键。

 从移动性、覆盖范围、价格、能耗、速率和可支持设备比较不不同的技术。

lora的产生因为其独特的需求和现有的技术均不匹配。

lora需求

覆盖范围尽量大

连接设备尽量多（数万到数十万）

能耗低，依赖电池工作数年

价格便宜、可以大规模部署

数据速率要求低。每天可低至几个字节（电表的读数等）

现有产品宣传

LoRa网络层级

LoRa联盟提供了如下图的层级。

其中灰色部分为ISM频段，各地不同。

橙色部分为Semtech公司提供的芯片。

蓝色部分为WAN 协议栈。可以私有化。

绿色为应用层。

lora终端  采集数据 将数据发给lora 无线基站



lora基站将lora终端数据接入和汇聚。通过nb/4g等连接到 LoRaWAN。

LoRaWAN服务器：可以管理多个LoRa无线基站，同时充当LoRa终端连接物联网云平台的网关。

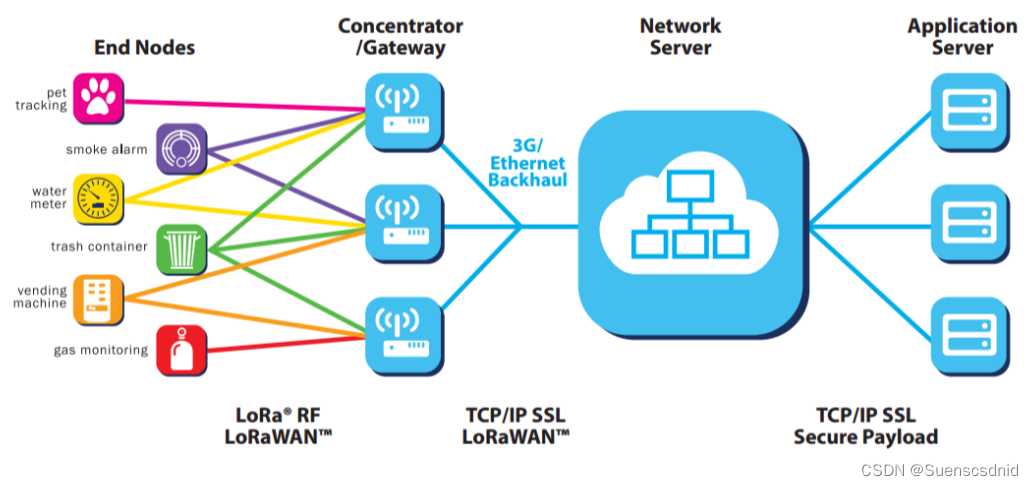

 一个LoRaWAN网络架构中包含了终端、基站、NS(网络服务器)、应用服务器这四个部分。基站和终端之间采用星型网络拓扑，由于LoRa的长距离特性，它们之间得以使用单跳传输。在终端部分官方列了6个典型应用，有个细节，你会发现终端节点可以同时发给多个基站。基站则对NS和终端之间的LoRaWAN协议数据做转发处理，将LoRaWAN数据分别承载在了LoRa射频传输和Tcp/IP上。


lora连接方式

1、点对点

2、星状网轮询

一点对多点通信。 从节点轮流与中心节点通信。

本质上还是点对点通信，增加了分时处理。

3、星状网并发

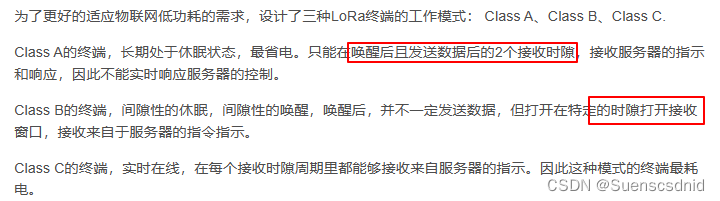

lora 终端工作模式
