数字电路笔记（二）逻辑电路

逻辑门电路

• 逻辑门电路

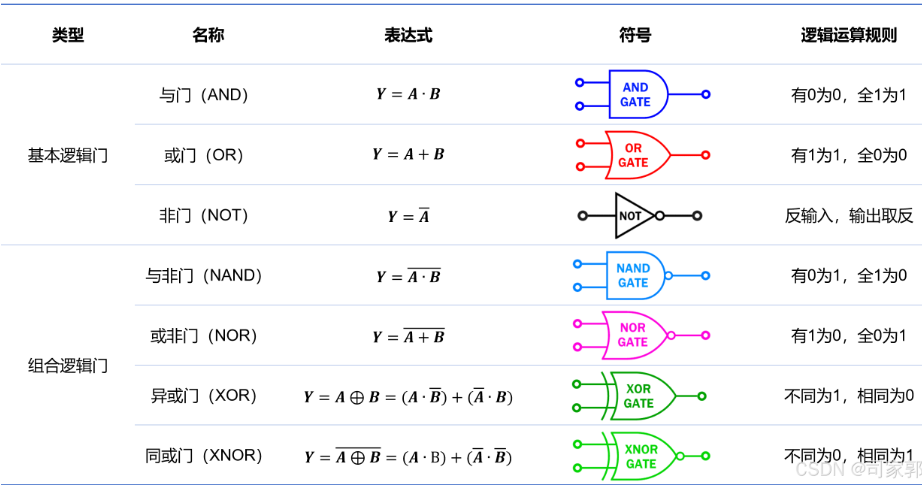

==逻辑门电路是数字电路最基本的逻辑元件，逻辑是输入输出因果关系

组合逻辑电路的分析和设计

• 组合逻辑电路的分析

1、根据逻辑电路图，由输入到输出逐级写表达式
2、化简逻辑函数表达式。得到最简函数表达式
3、 根据表达式写出真值表
4、 分析逻辑功能

• 组合逻辑电路的设计

1、逻辑状态赋值
2、因果关系，列出真值表
3、真值表写出表达式、
4、化简

逻辑函数表示方法

1. 逻辑真值表

反映输入与输出之间的逻辑关系的表格

2. 逻辑函数式（逻辑表达式）

逻辑关系由“与”、“或”、“非”连接的式子

3. 逻辑图

连接起来表示的图形

4. 卡诺图

==判断逻辑表达式是否最简1、逻辑乘积最少。2、每个乘积项最少
