为了实现减少双电源信号放大电路的元件成本，以及电路的体积，本文通过在运放负反馈回路中引入耦合电容，实现交流小信号的单电源抬升。

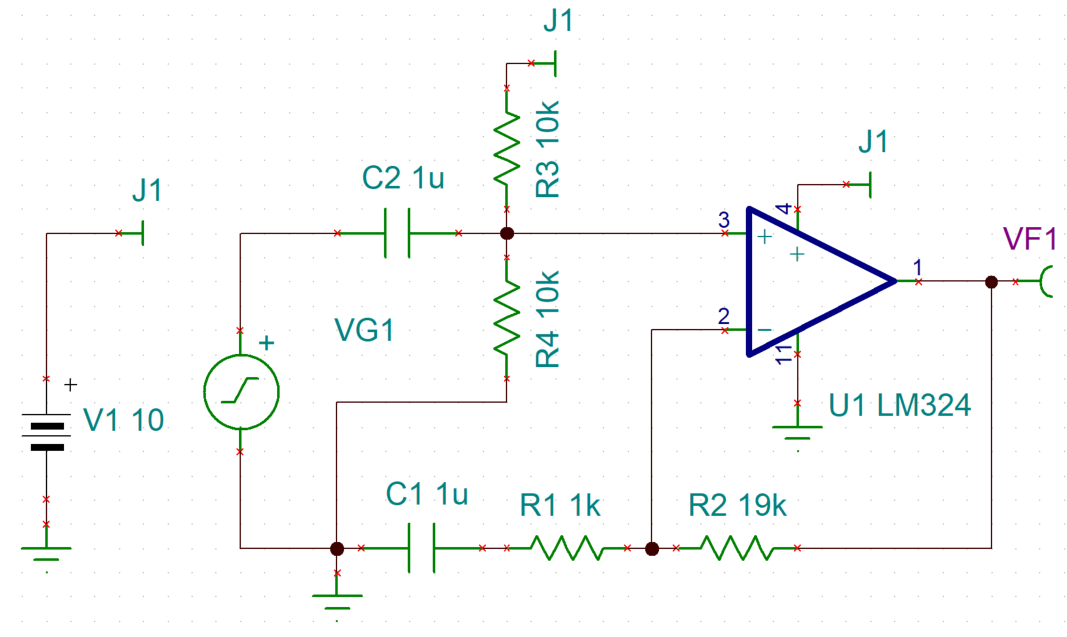

 在直流通路中电路等效如下，因为电容的存在对于负反馈电路相当于对于电压跟随器，对直流电压不进行放大

交流通路中电路等效如下，对于交流通路中电容等效于导线，所以能实现对于交流信号的放大20呗
