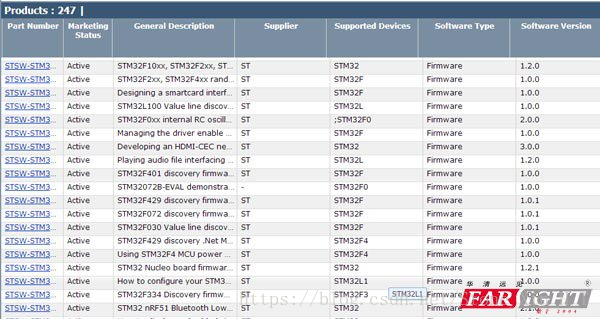

下载CUBEMX
http://www.st.com/web/en/web/catalog/tools/FM147/CL1794/SC961/SS1533/PF259242?icmp=259242_prom_ss1574_jun2014
安装JAVA

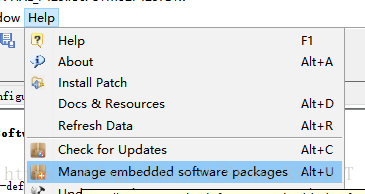

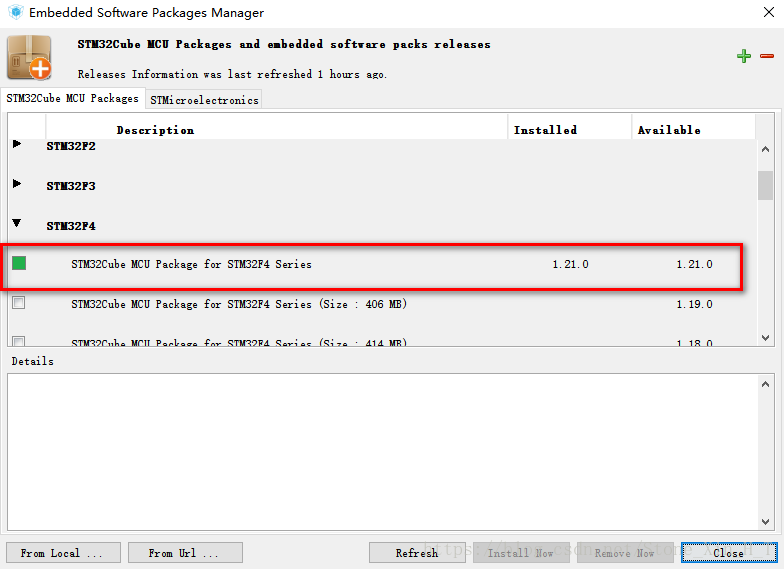

安装CUBEMX

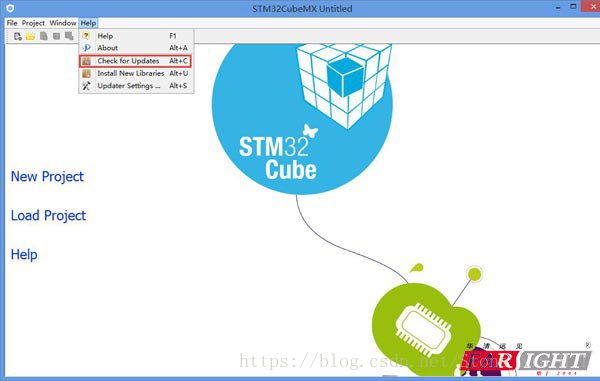

打开,选择芯片对应的型号
新建项目

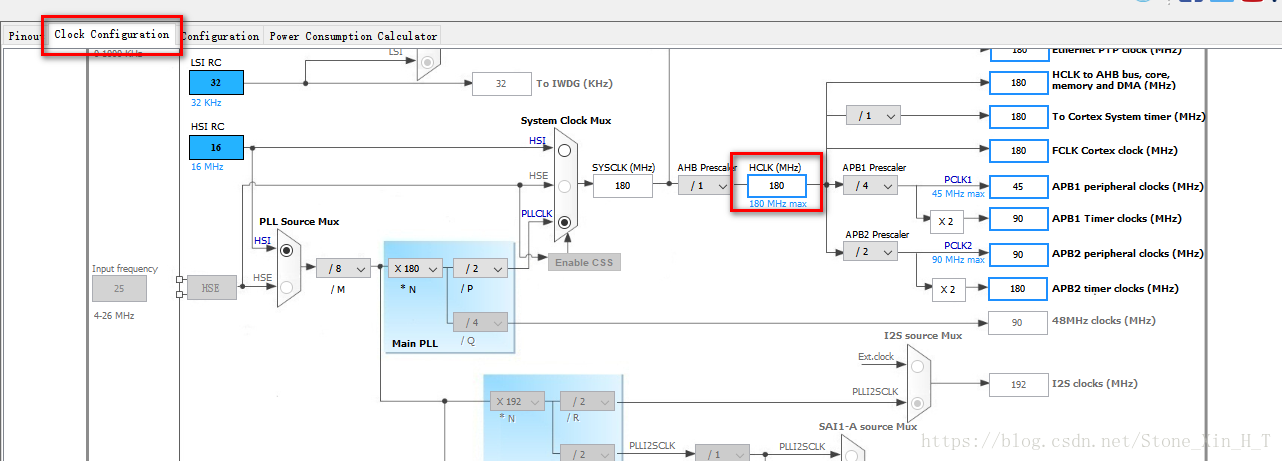

配置时钟(F429最大AHB时钟为180MHZ)

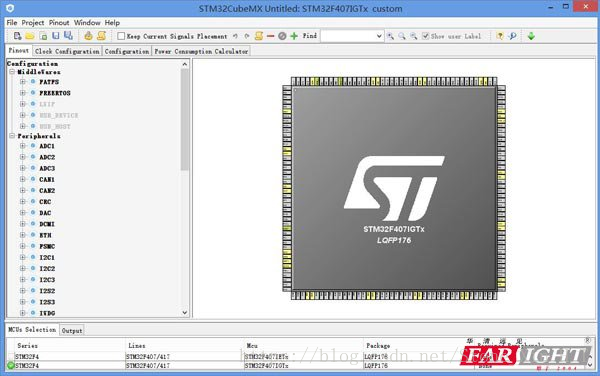

进入图形化界面

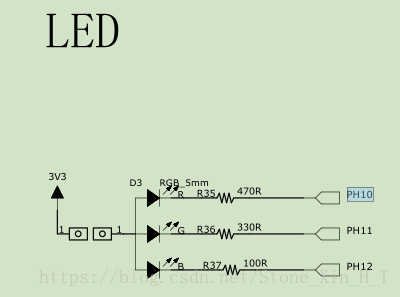

我们想创建一个点LED灯的工程,在创建工程之前,需要先搞清楚,哪个引脚控制LED灯,这就需要在原理图中去看了,下面就是我们的LED灯的电路图

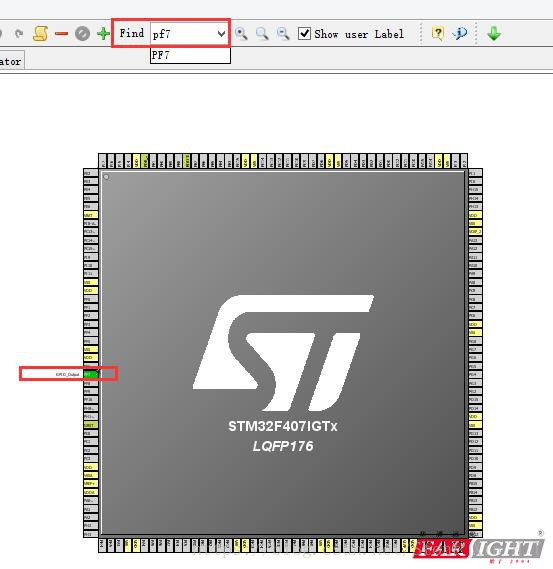

由上图可以看到,如果我们需要点亮D6灯的话,需要操作的引脚是PF7,接下来,我们开始操作说了半天还没用的这款神奇软件了。由于这款芯片的引脚比较多,要一个个去找引脚可能比较费劲,所以在下图提示的地方输入想操作的引脚,就会很快找到:

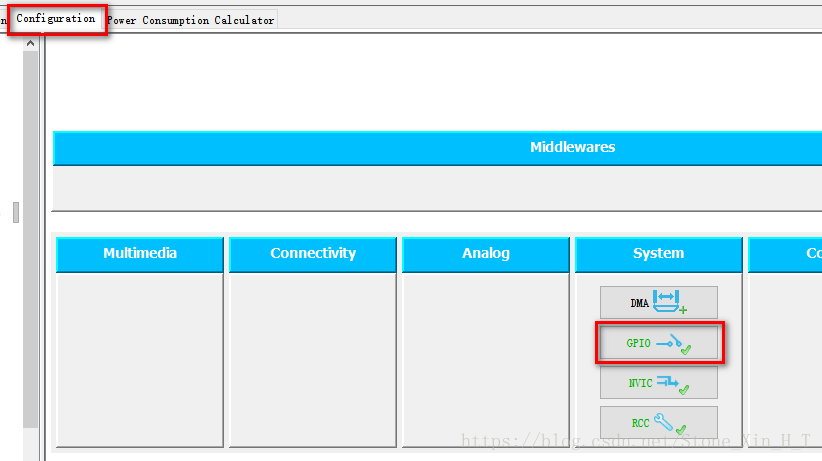

配置为输出模式
配置默认输出状态

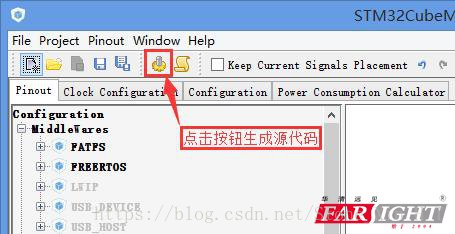

我们这里点灯,只需要将引脚设置为输出,给一个低电平即可,由上图可以看到有一个GPIO_Output选项,点击它,这样我们就将PF7引脚配置成输出模式了,是不是很方便呢,其实我们只做点灯程序的话工程已经配置好了,接下来需要自动生成源代码,在源代码中添加相应的逻辑语句即可:

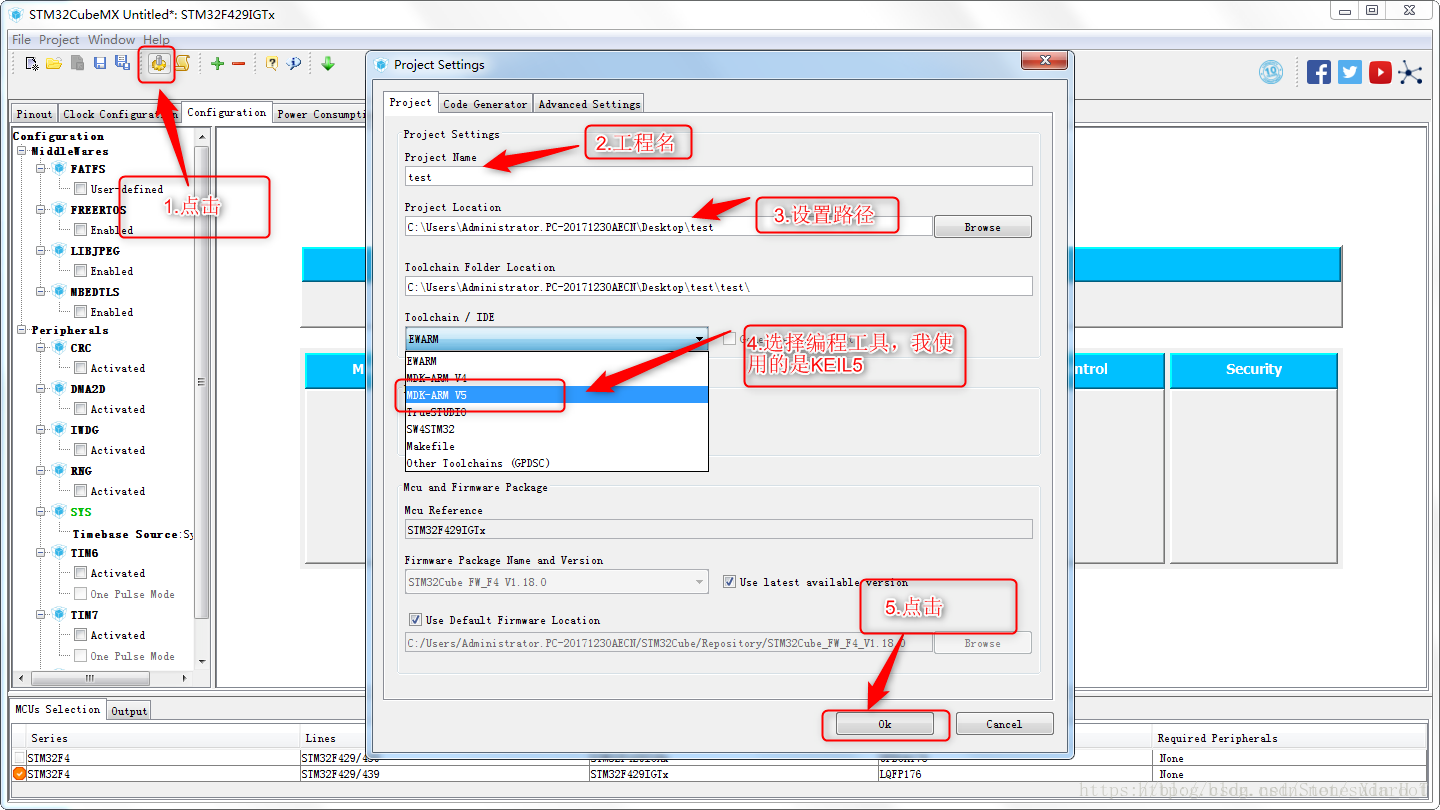

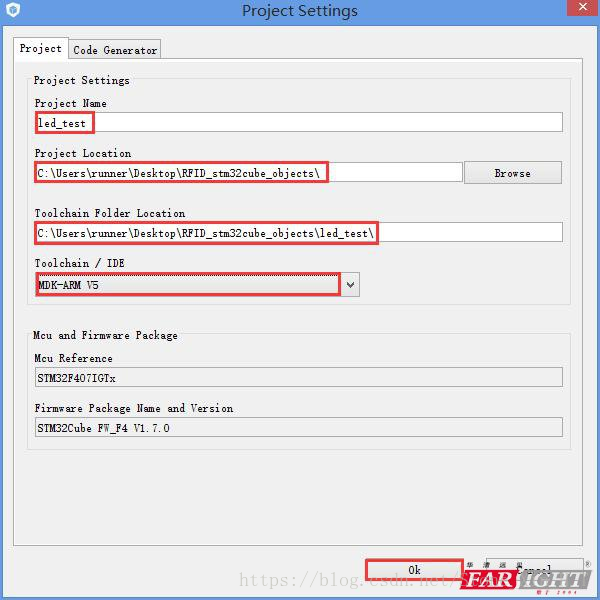

可以看到点击生成源代码按钮后弹出一个对话框,需要我们输入工程名,指定工程的存放路径,以及我们使用的IDE(我们使用的是MDK-ARM V5,在第一章中已经安装过了),下面我们一一对这些进行配置:

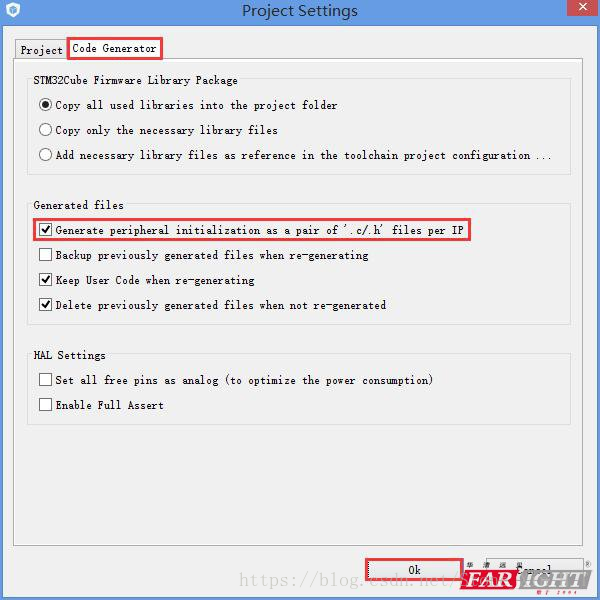

配置完工程的一些属性后,我们还需要配置生成源代码时的一些细节,这些细节可以为我们的工程增色不少。如下图,点击Code Generator,在Generated files一栏中勾选第一项,这里勾选的目的是,在工程生成源代码的时候,会将每个外围设备分类处理,举个简单的例子,我们在某个工程中可能会使用到GPIO的操作,串口的操作,I2C的操作等等,如果我们勾选了这个选项,那么在工程文件中,就会将GPIO的相关操作放到一个GPIO.c的文件中,将串口的操作放到uart.c的文件中,将I2C的操作放到I2C.c的文件中,这样我们查看程序的时候就可以一目了然了。勾选完这个选项后,点击OK就可以生成源代码工程了:
/* USER CODE BEGIN 2 */
添加自定义代码
/* USER CODE END 2 */

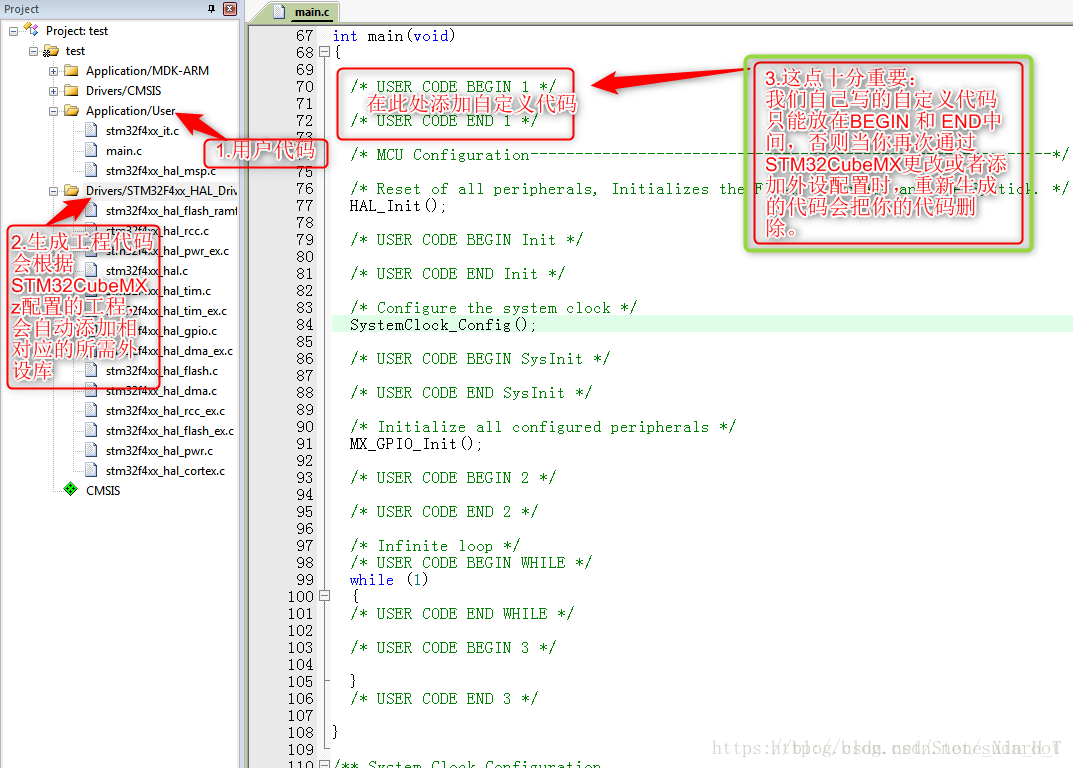

所有的自定义代码一定要放在这中间。避免代码重生成删除,代码添加在BEGIN和END间就好了。
没吃过这种亏的同学可以自己做一下测试,毕竟我说的再多不如自己随便在BEGIN和END外写点代码试试效果。(hahaha...)
方式二
