01-AD

Altium Designer

FPGA 开发环境



PCB

- 印刷电路板

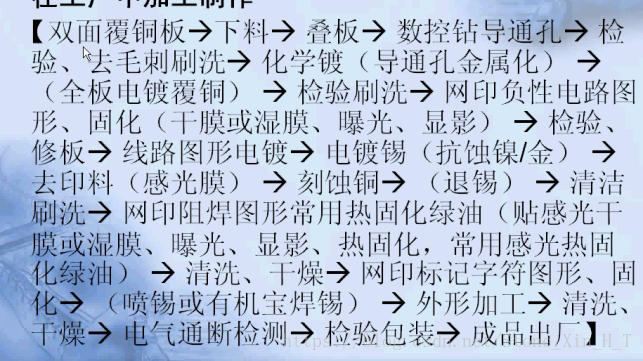

在工厂中加工制作：

















EDA仿真板子

高速板，多层板  一定需要仿真

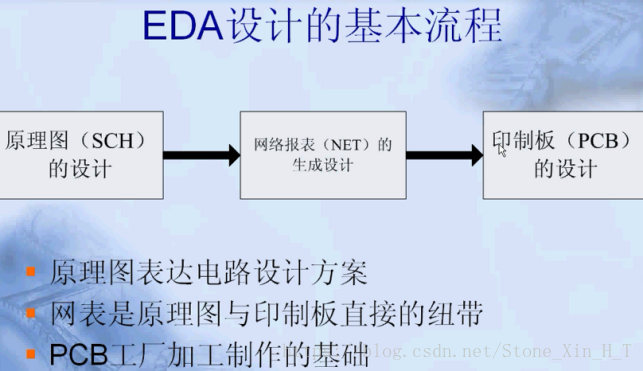

PCB设计基本概念

PCB线宽与电流的关系 ****

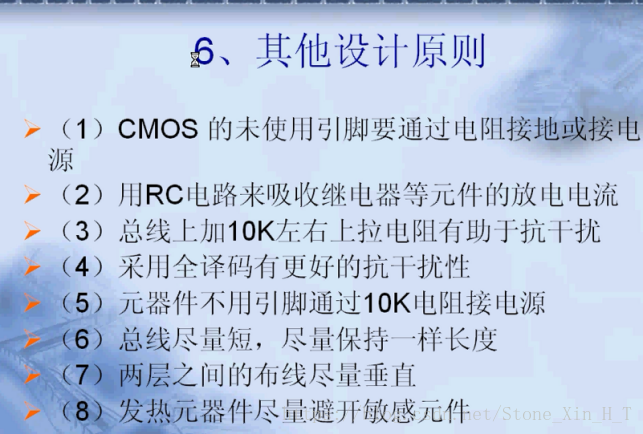

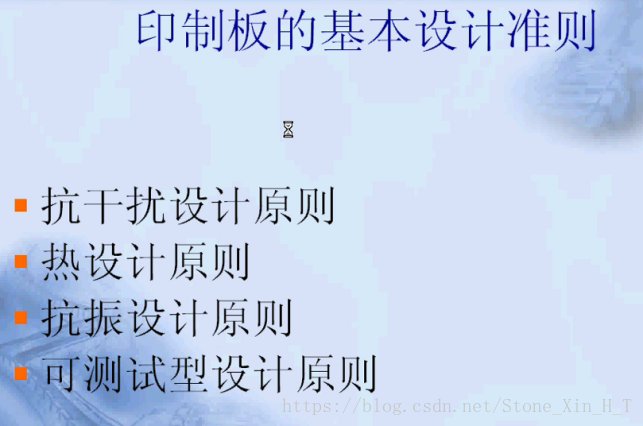

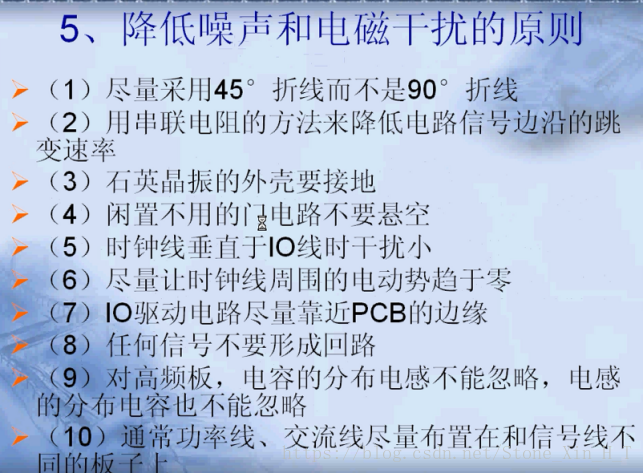

抗干扰设计原则



电源线的设计

选择合适的电源

尽量加宽电源线

保证电源线，底线走向和与数据传输方向一致

使用抗干扰元器件（磁珠，电源滤波器 ..）

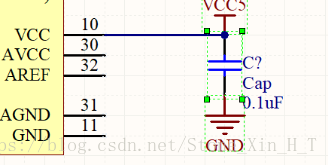

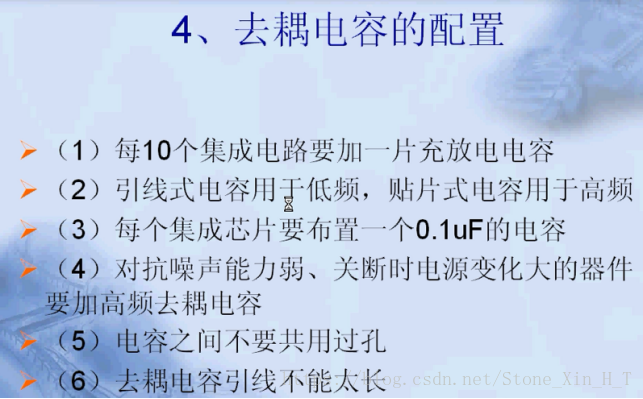

电源入口添加去耦电容

     地线的设计

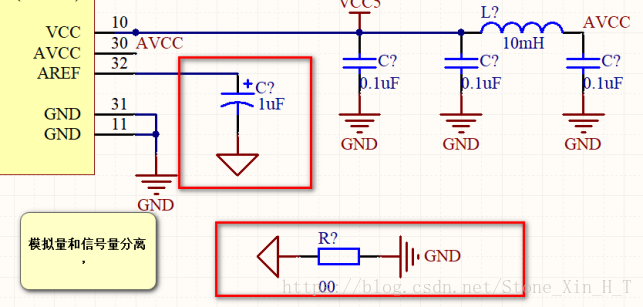

模拟地和数字地分开

尽量采用单点接地

尽量加宽地线

将敏感电路连接到稳定的接地参考源

对PCB板进行分区设计，吧高带宽的噪声电路与低频电路分开

尽量减少接地环路的面积

元器件的配置

不要有过长的平行信号线

保证PCB的时钟发生器、晶振、和CPU时钟输入端尽量靠近

元器件应围绕核心器件进行配置、尽量减少引线长度

对PCB板进行分区布局

考虑PCB板在机箱中位置和方向

缩短高频元器件之间的引线

















创建工作空间

FILE --- NEW   --- DESIGN WORKSPACE

FILE --- NEW   --- PROJECT --- PCB PROJECT

FILE --- NEW   --- Schematic



















  ctrl + 移动 (线自动跟随)

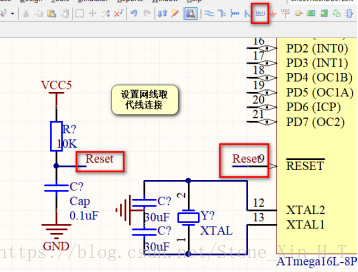

复位电路 网线

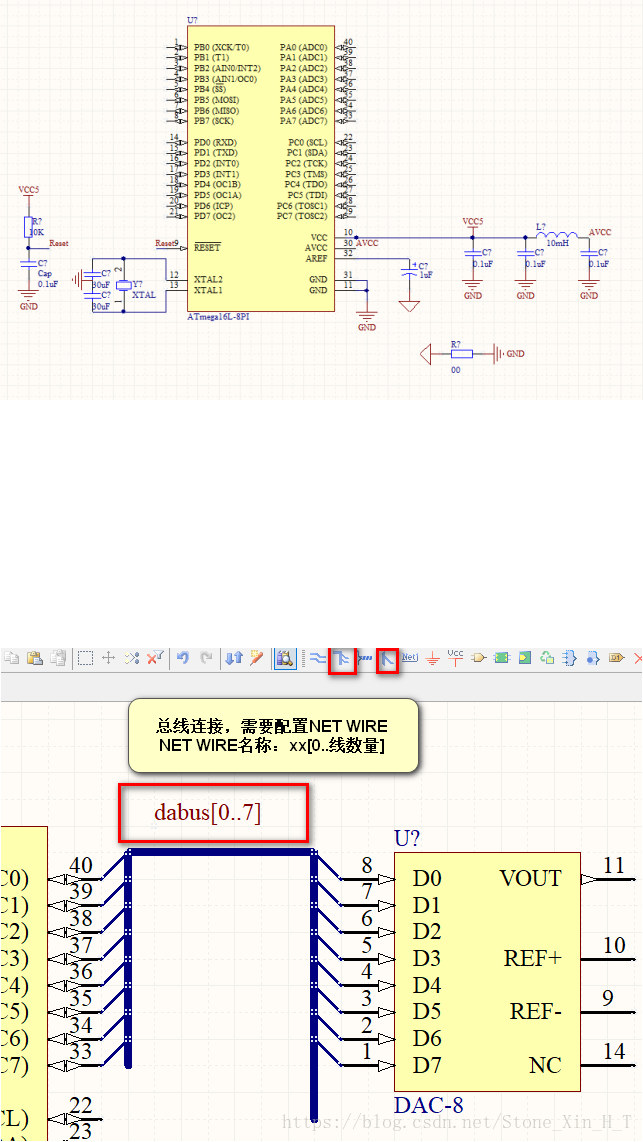

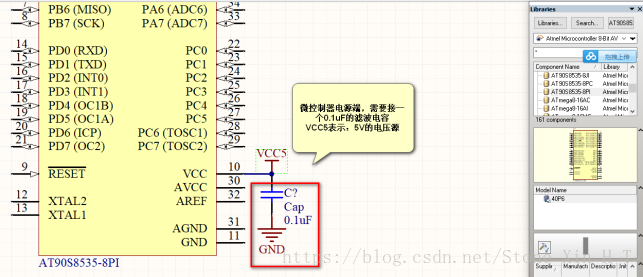

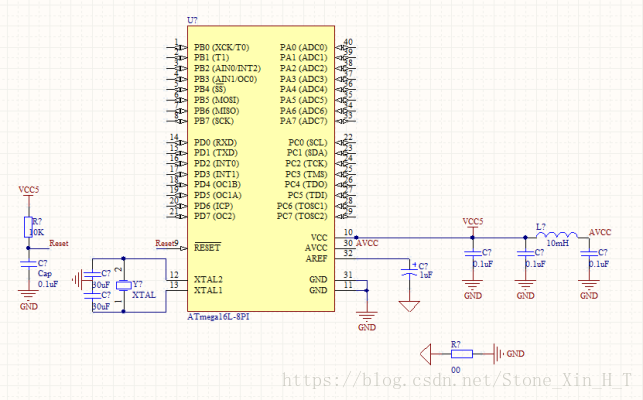

最小系统

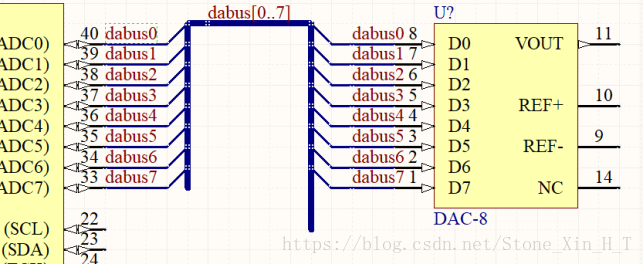

总线连接

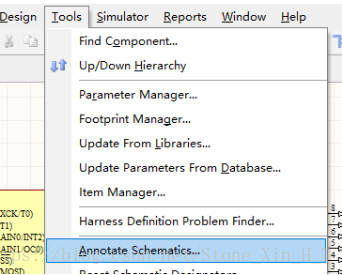

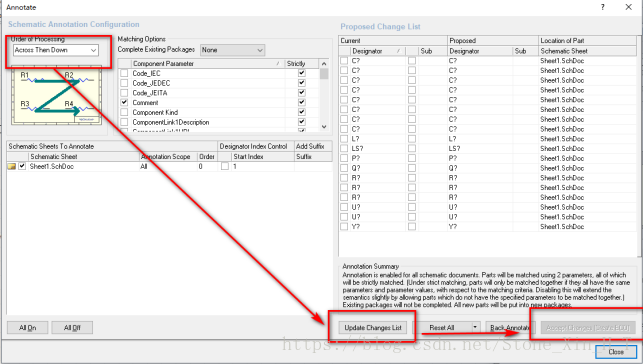

自动设置元件名称(R? U?...)



编译项目







































自上而下的开发模式

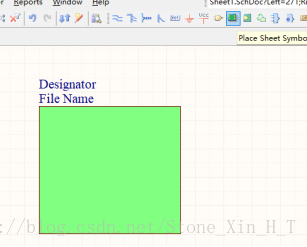

创建Sheet Symbol 创建 Sheet Enry

































Sheet entry配置输入输出口

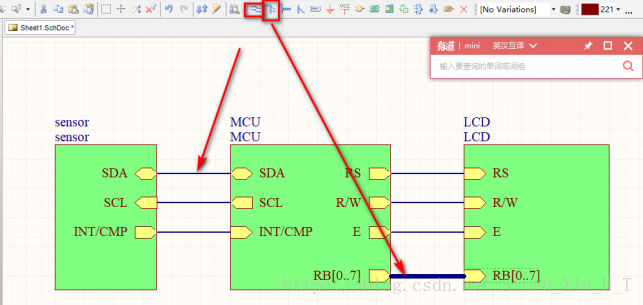

                     连接

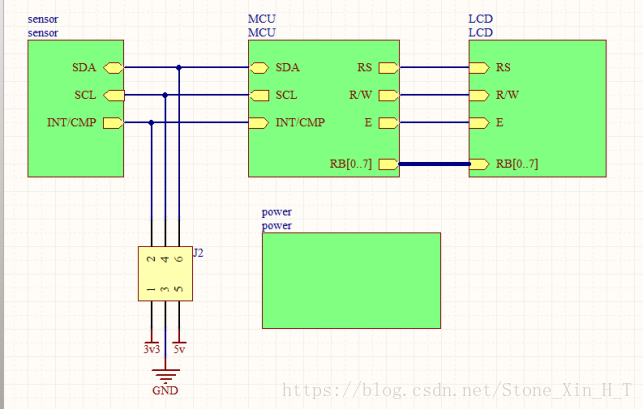

 顶层设计完成

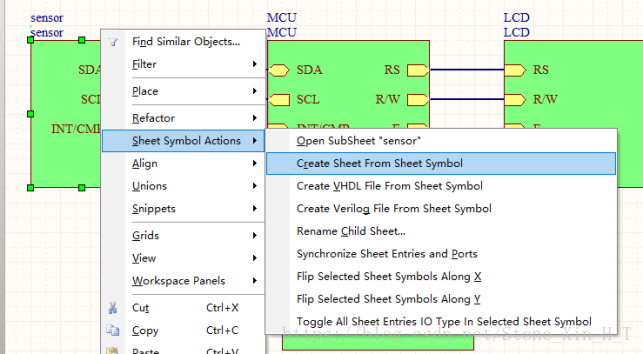

选中 sheet symbol 选择创建sheet

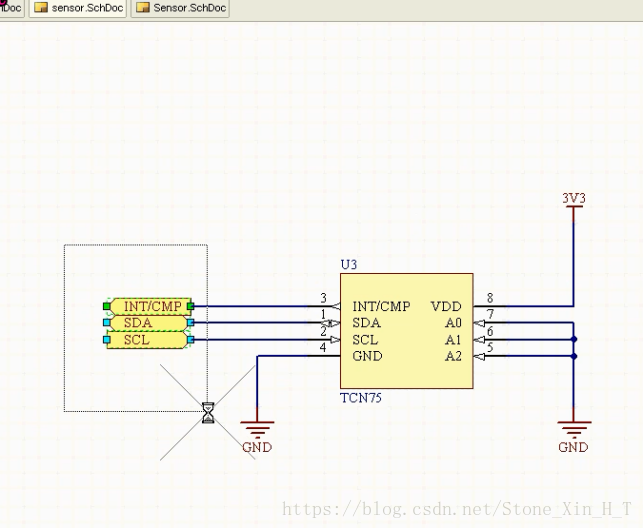

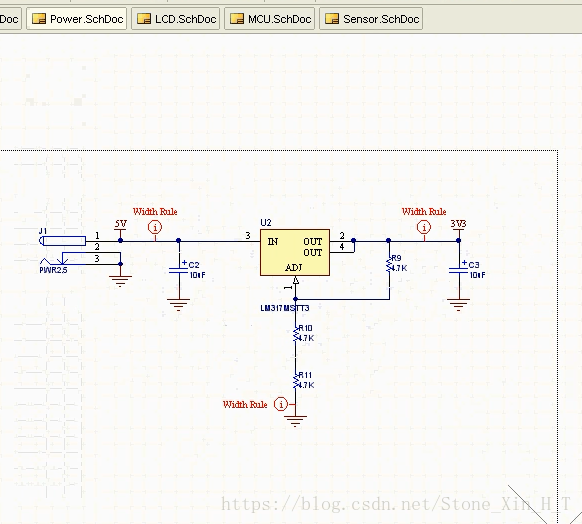

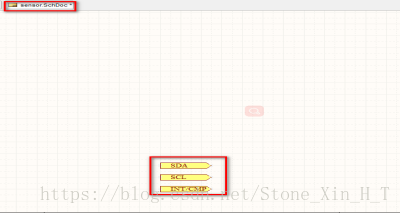

自动生成的sheet

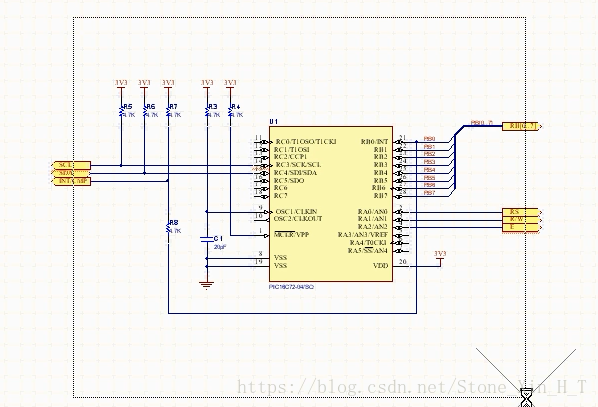

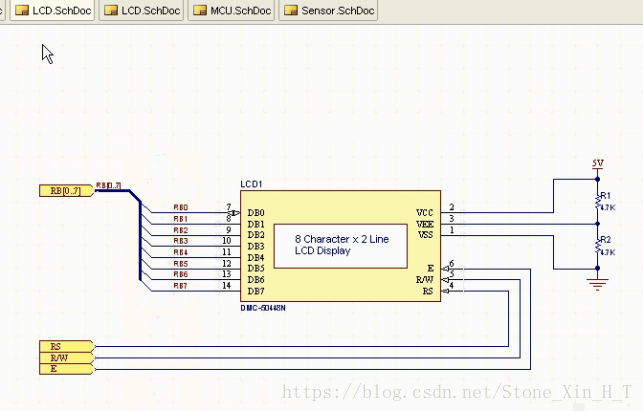

画图











































































编译后
