使用CubeMX工具新建STM32L073工程

  本文通过CebeMX工具新建STM32L073工程,并在ST开发板NUCLEO-L073RZ开发板上验证。

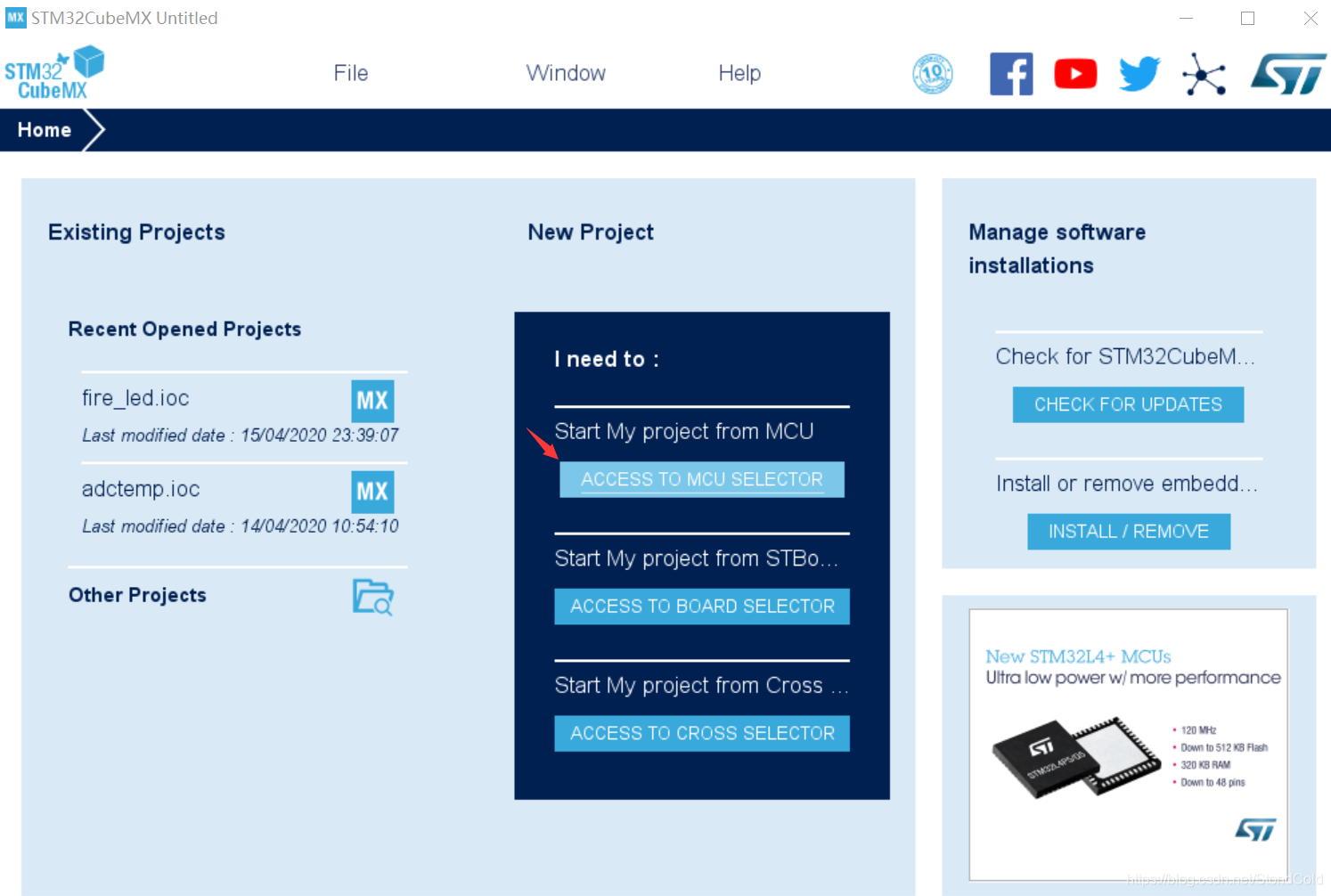

  打开CubeMX工具,点击ACCESS TO MCU SELECTOR,选择MCU。

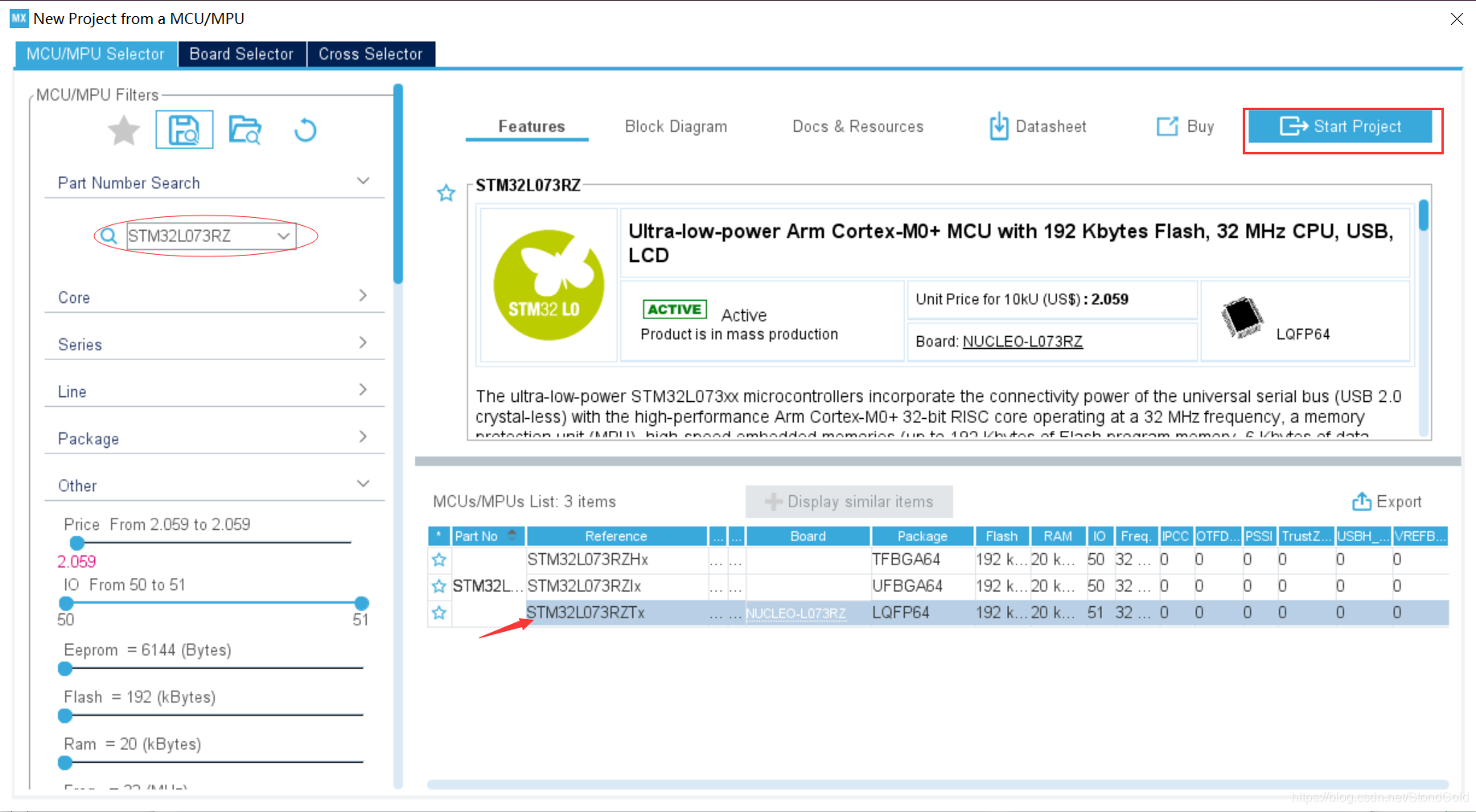

出现选择页面,在左侧的搜索框内,有芯片列表,选择STM32L073。NUCLEO-L073开发板的的单片机型号为STM32L073RZT6,选中STM32L073RZTx选项,点击Start Project。

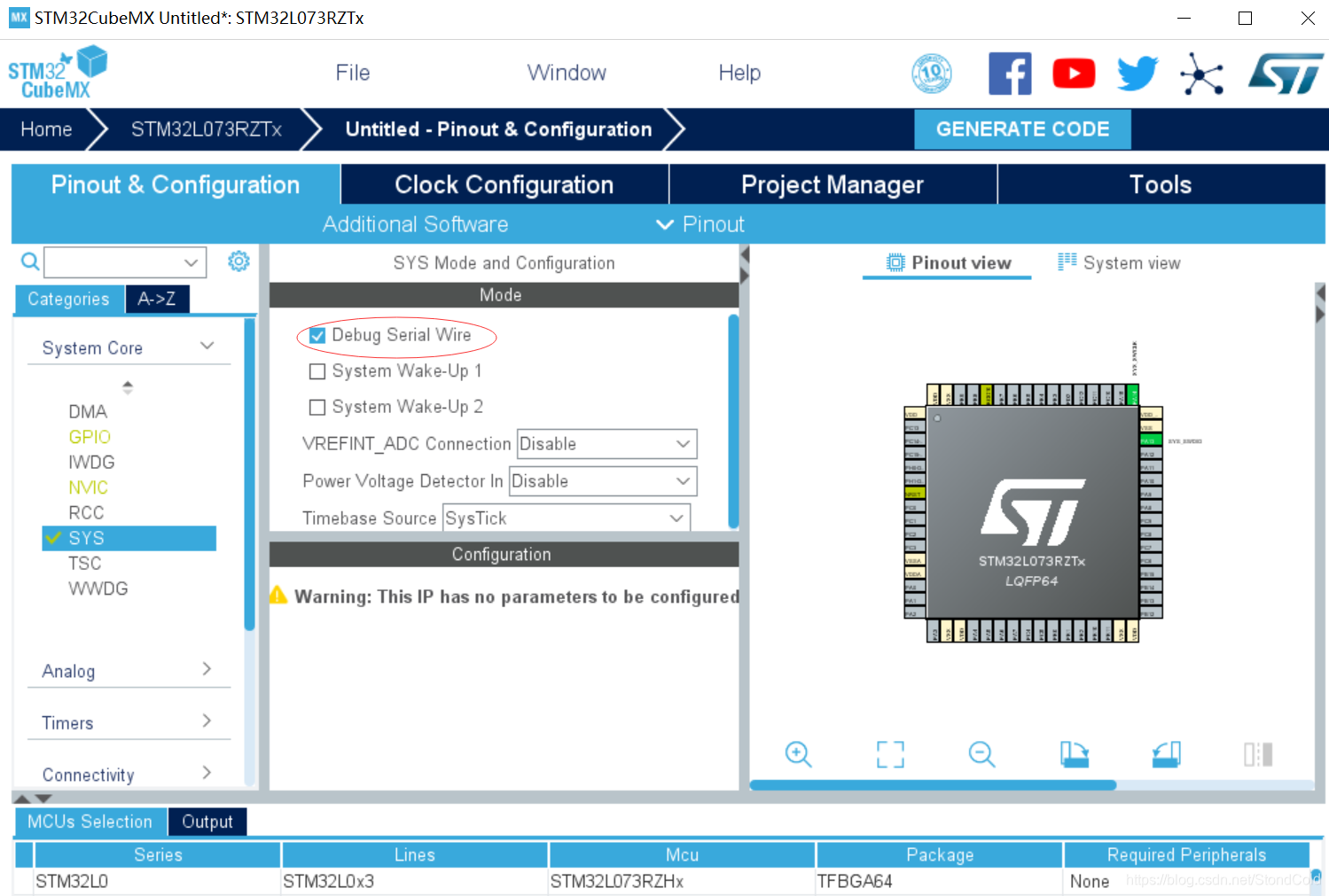

首先要配置系统或内核相关的东西。点击SYS,选中Debug Serial Wire,选中后可以进行仿真。

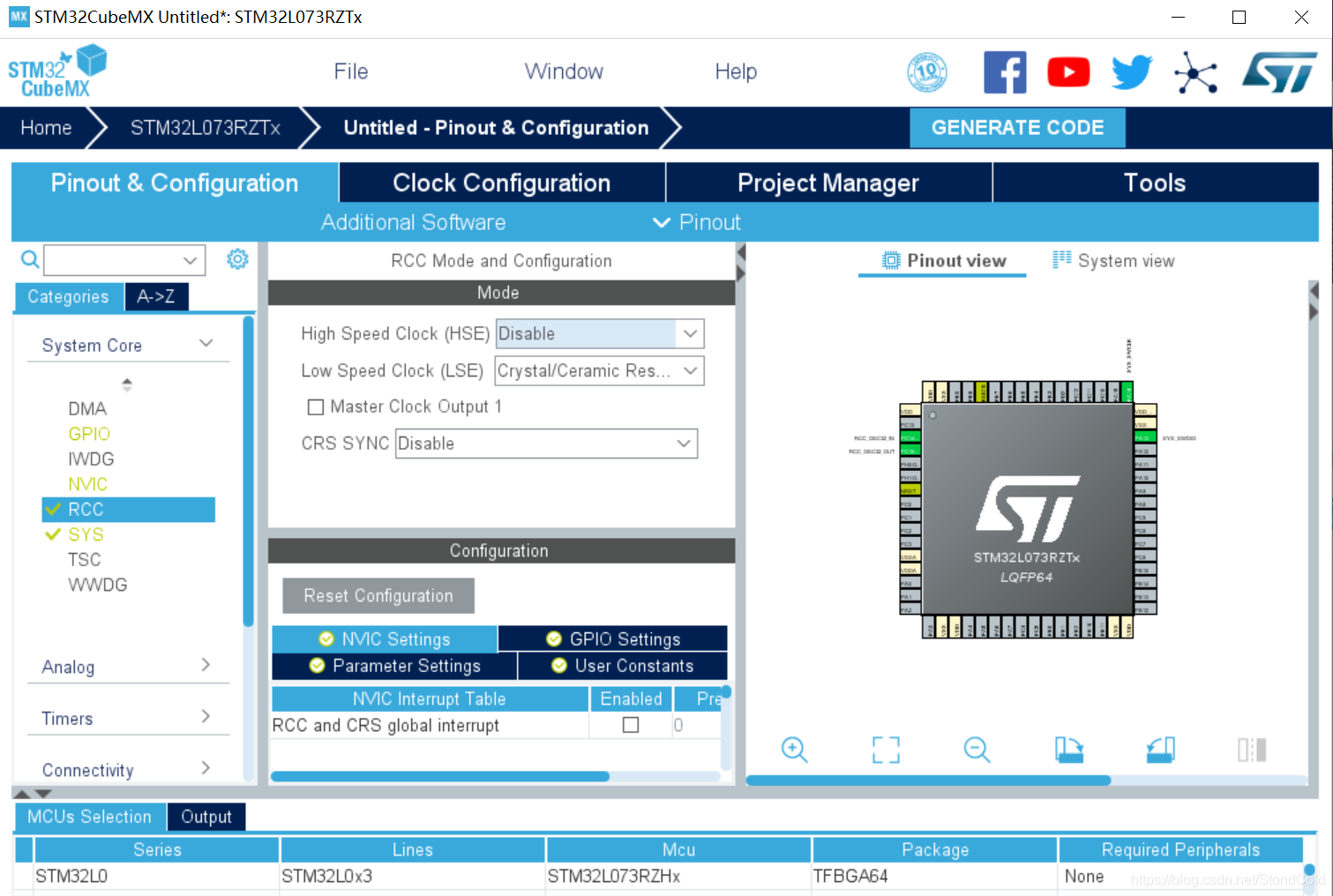

接着开始选择时钟源并配置系统时钟。如果板子上焊接的有外部晶振,可以选用。NUCLEO-L073RZ开发板未焊接外部高速时钟,所以选择Disable,焊接的有32.768KHZ的晶振,所以使能LSE时钟。

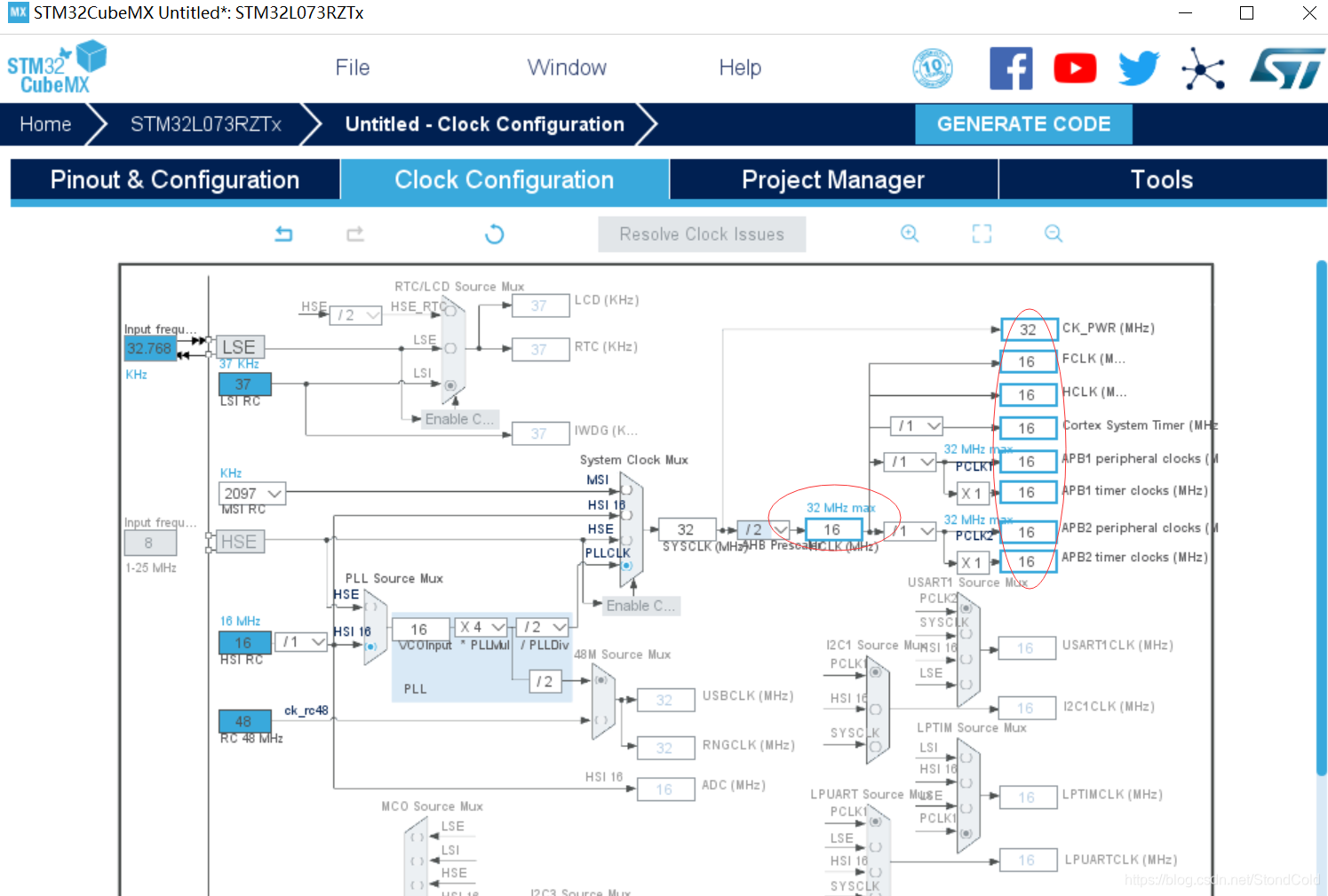

然后配置系统时钟,选择HSI作为系统时钟,选择PLL锁相环,注意倍频分频选择,时钟不要超过系统限制。

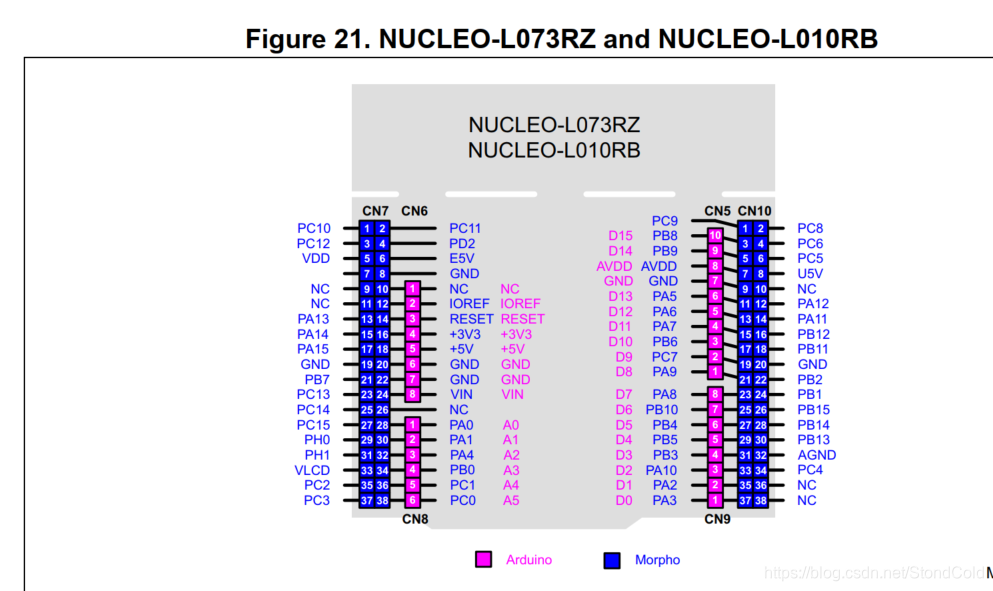

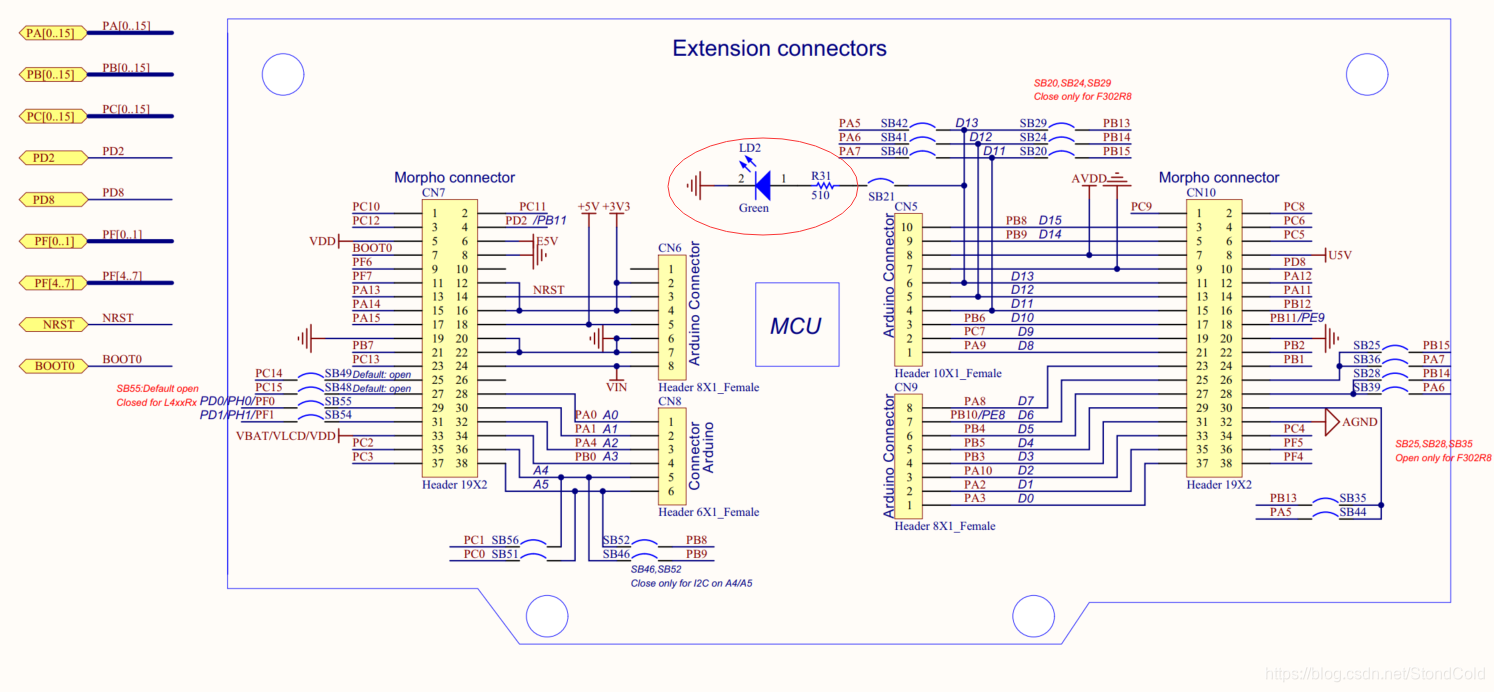

接着就可以配置LED灯所使用的引脚。下图为NUCLE-L073RZ开发板原理图。LD2对应PA5引脚,当PA5高电平时灯亮。

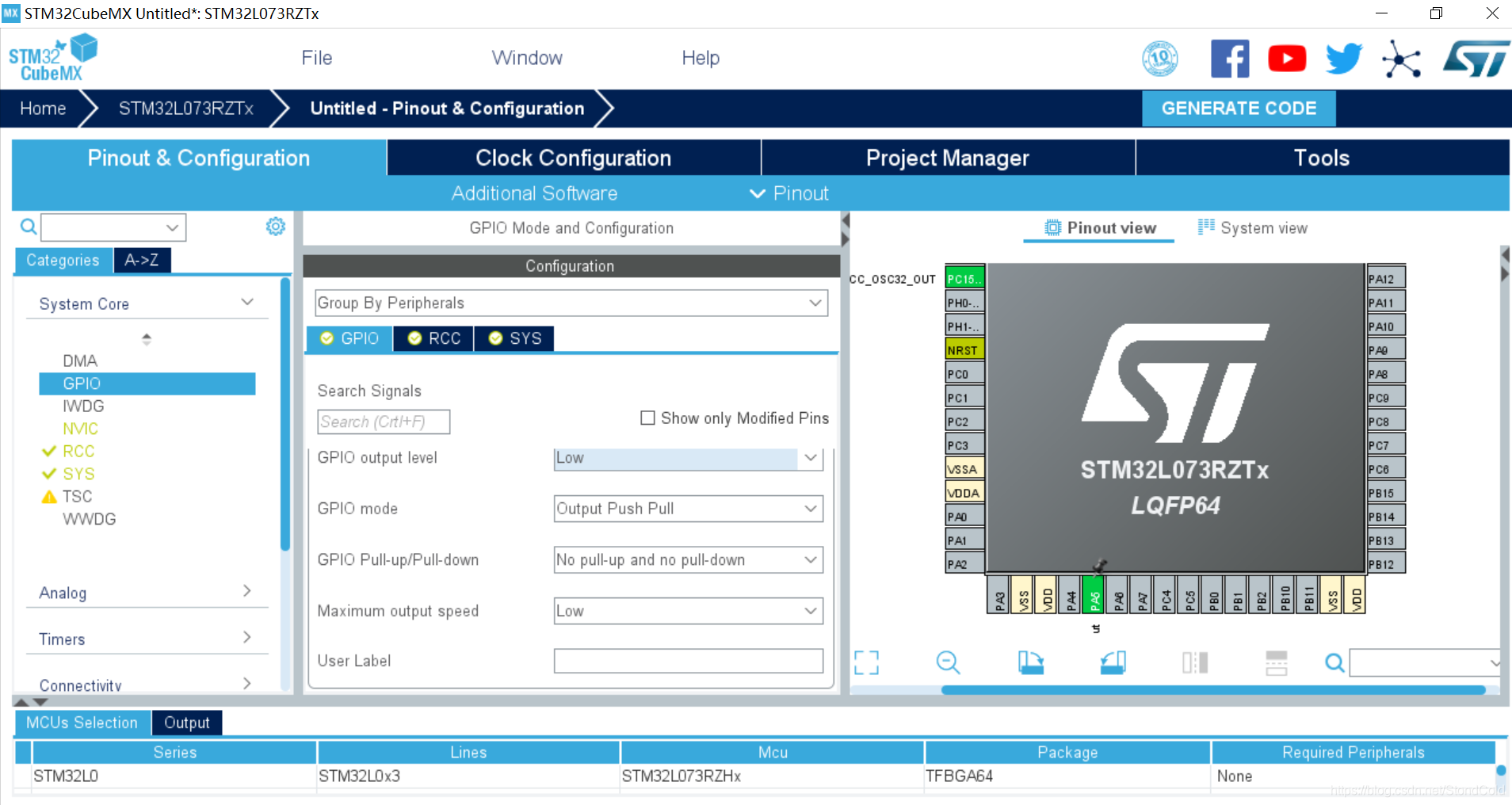

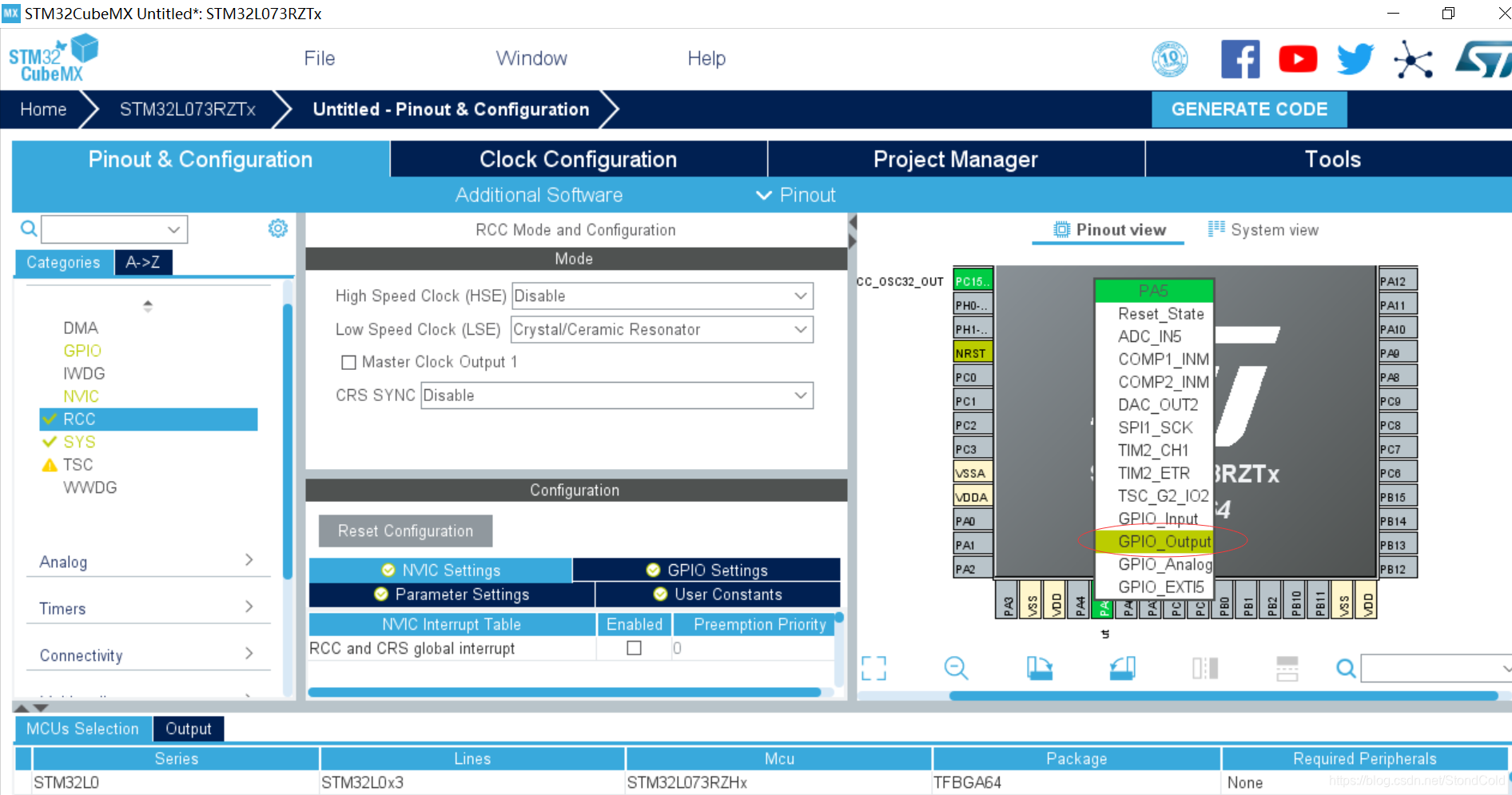

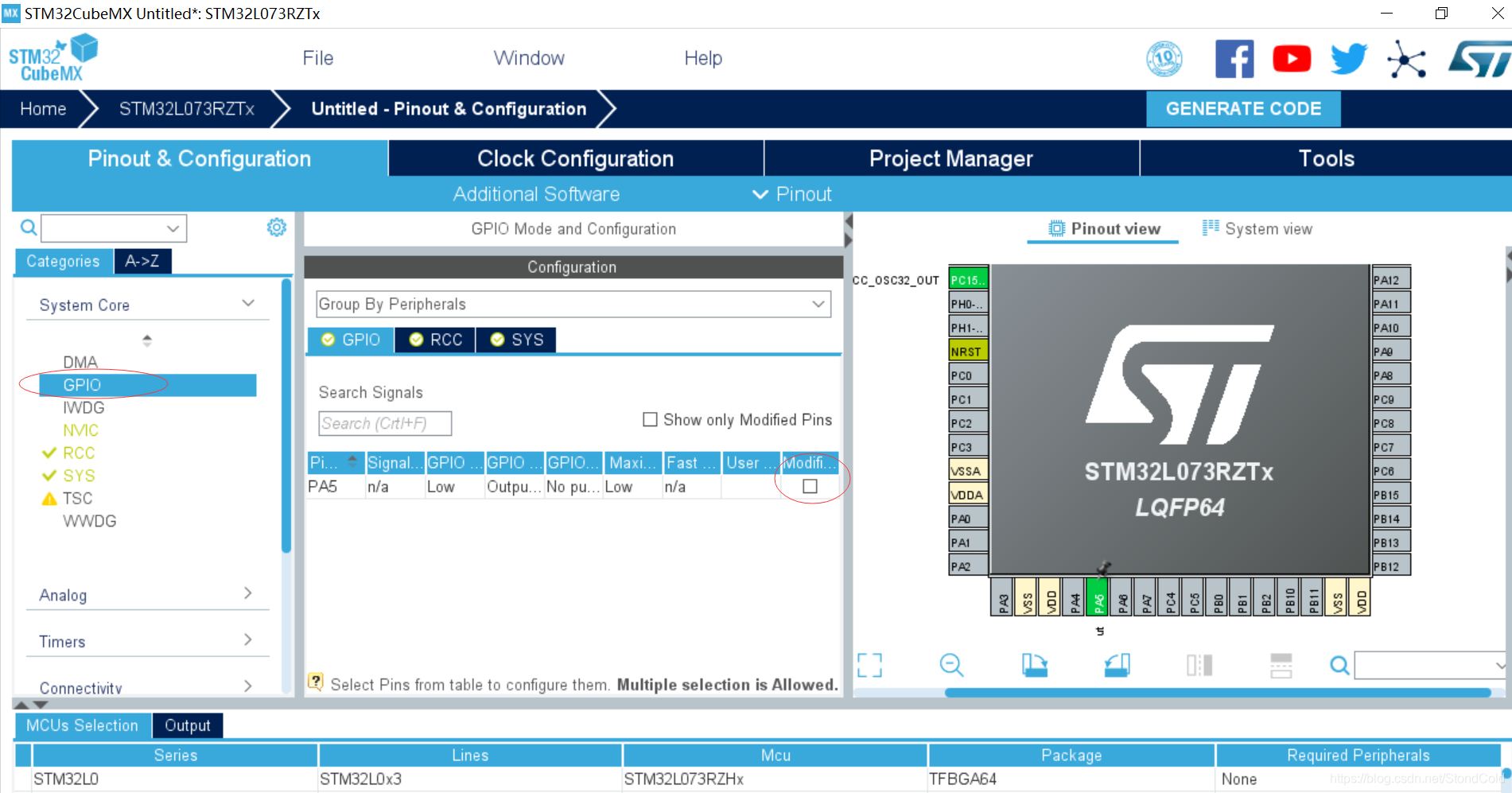

接着对引脚进行定义。将PA5引脚选择为GPIO_Output,点解GPIO,点击modified可以修改引脚配置。

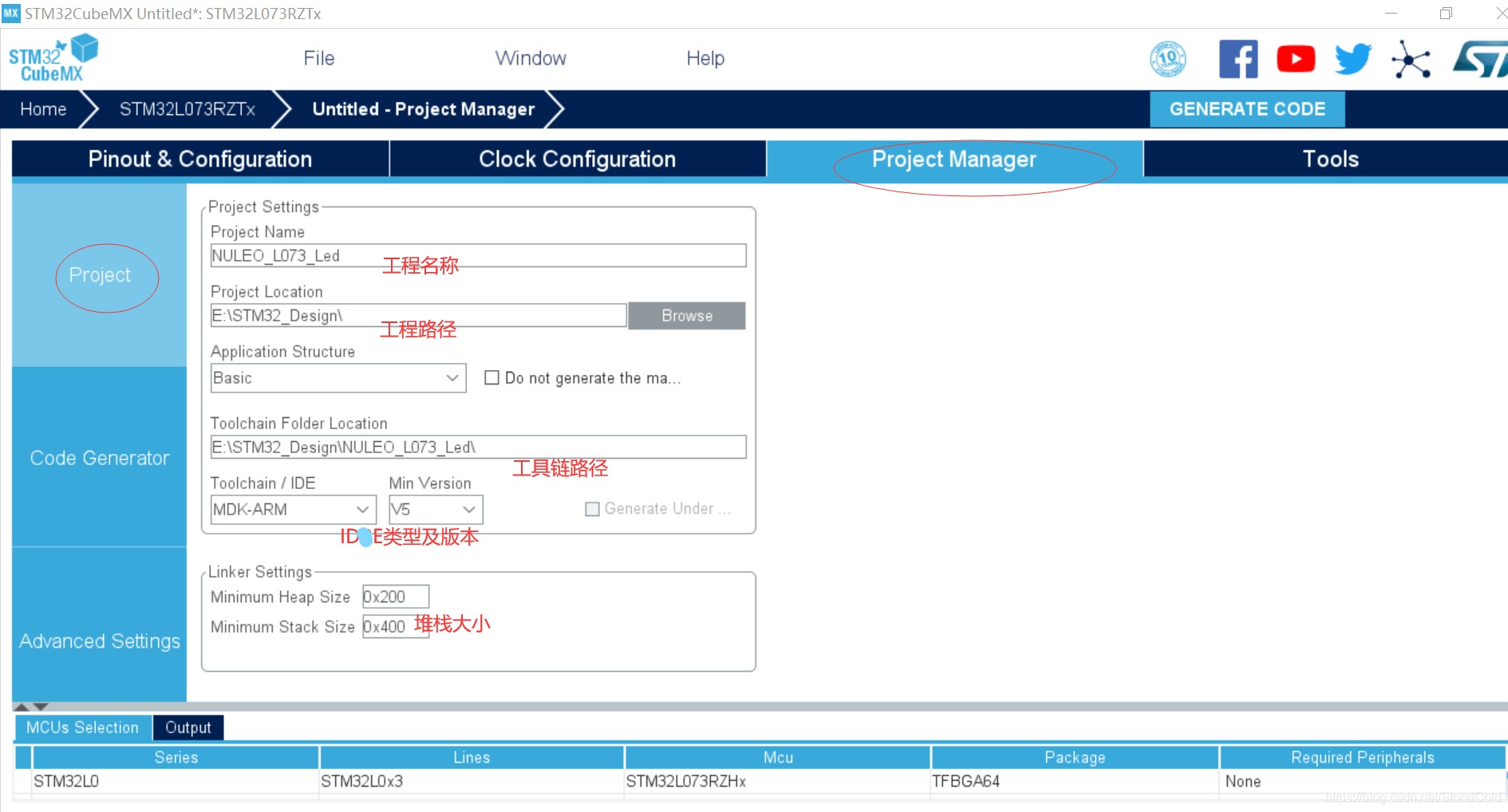

引脚配置完成后,点击Project Manager,完成以下配置

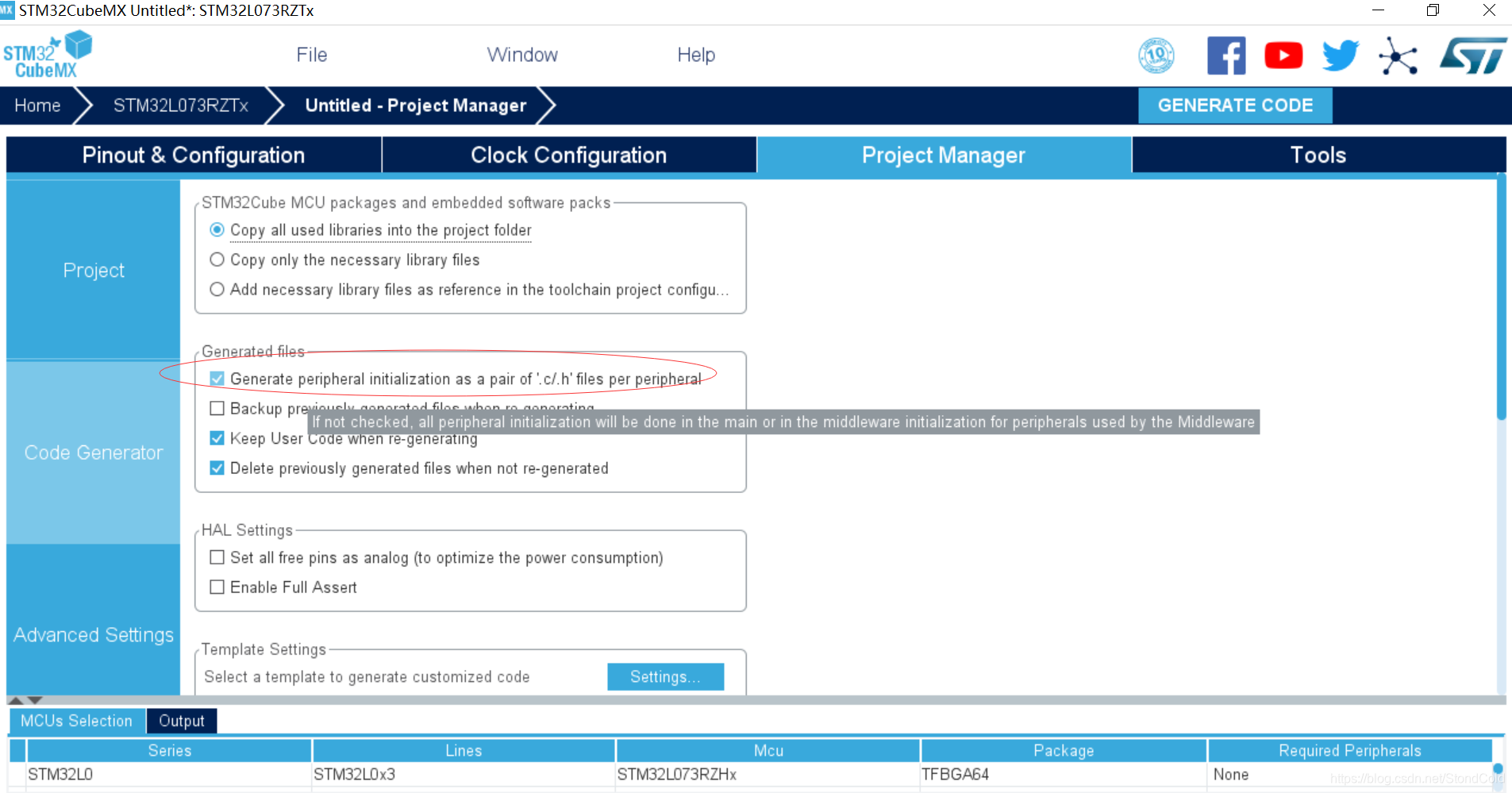

然后点击Code Generator,勾选下图所示内容,可以为每个外设生成对应的.c及.h文件。点击GENERATE CODE即可生成代码。

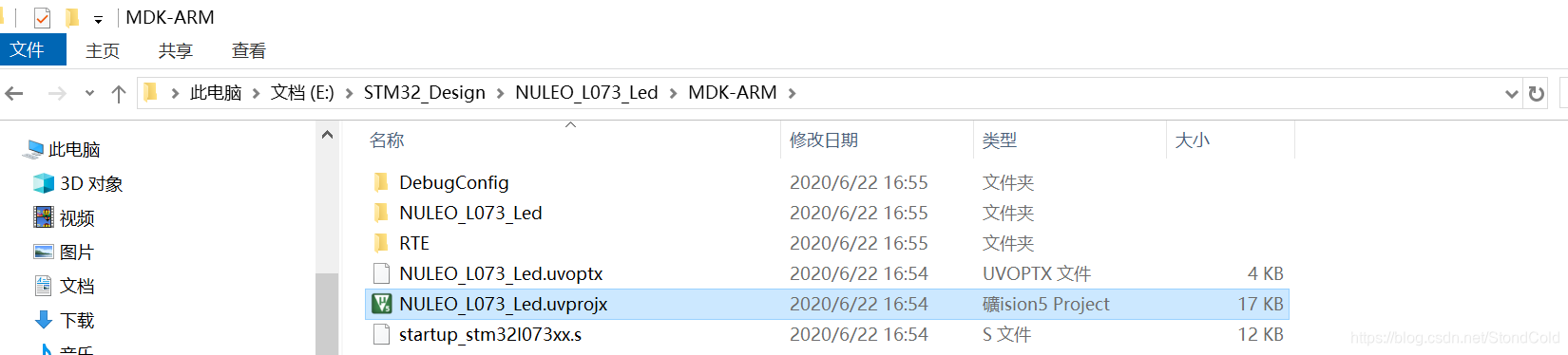

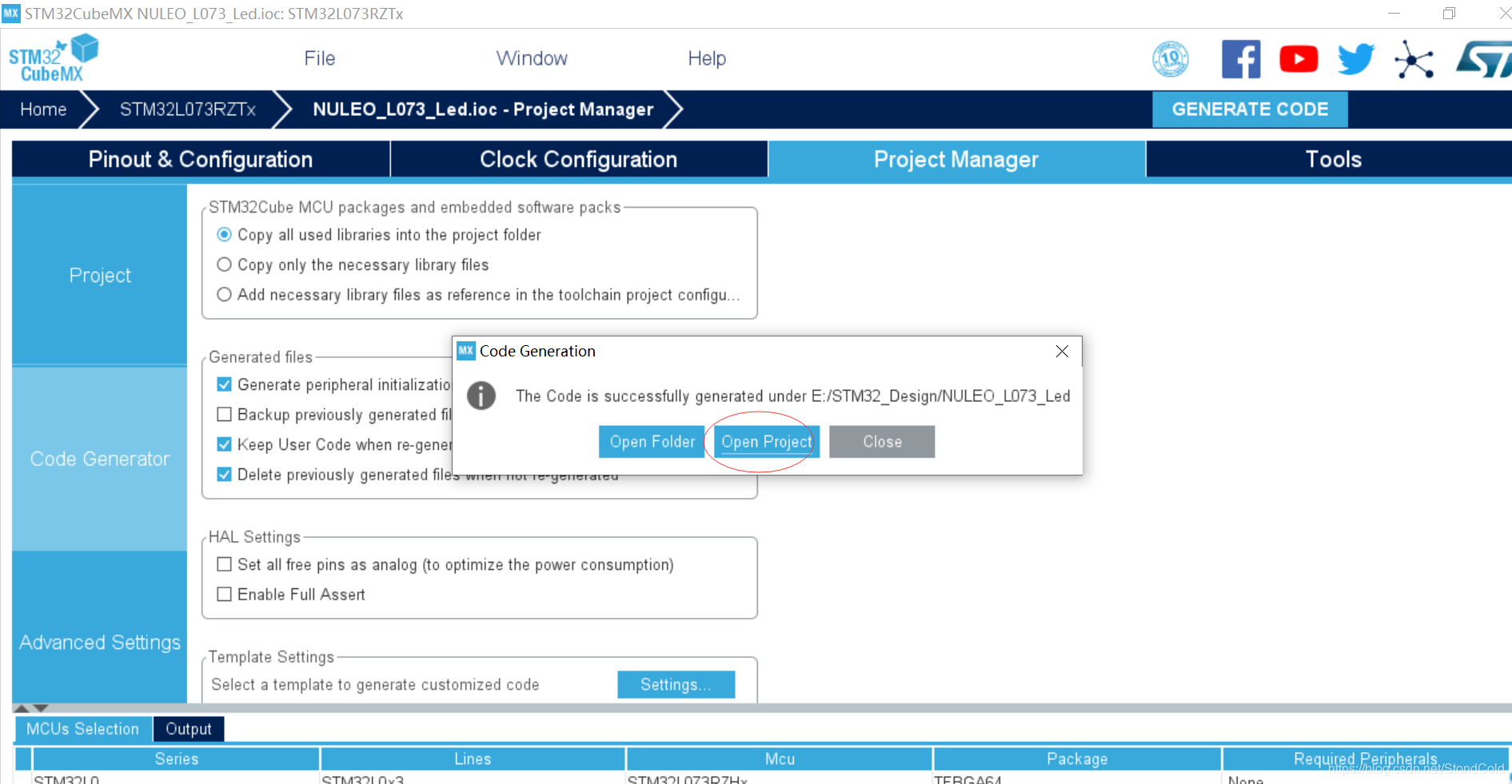

然后可以选择Open Project直接打开工程,也可以根据工程路径打开。

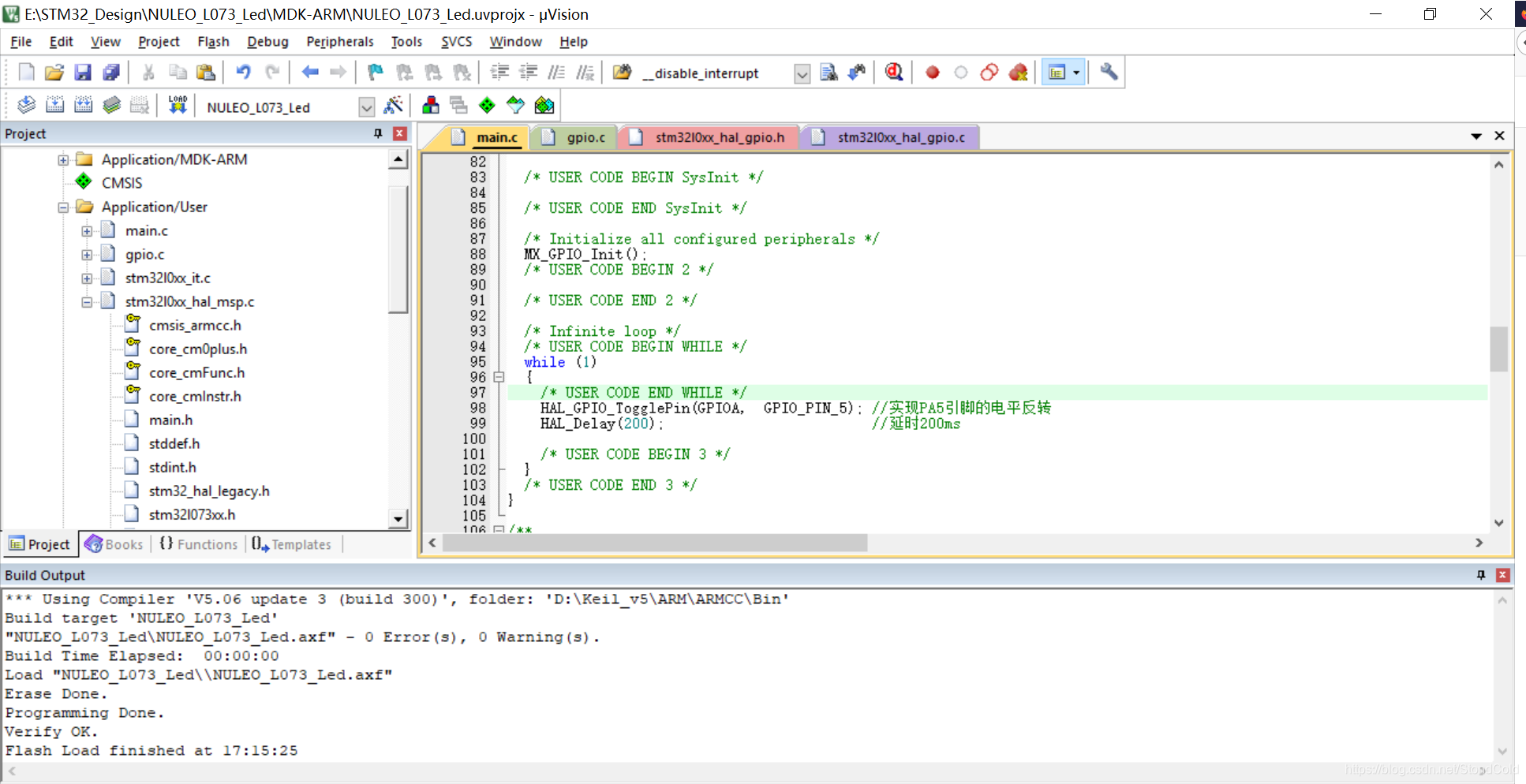

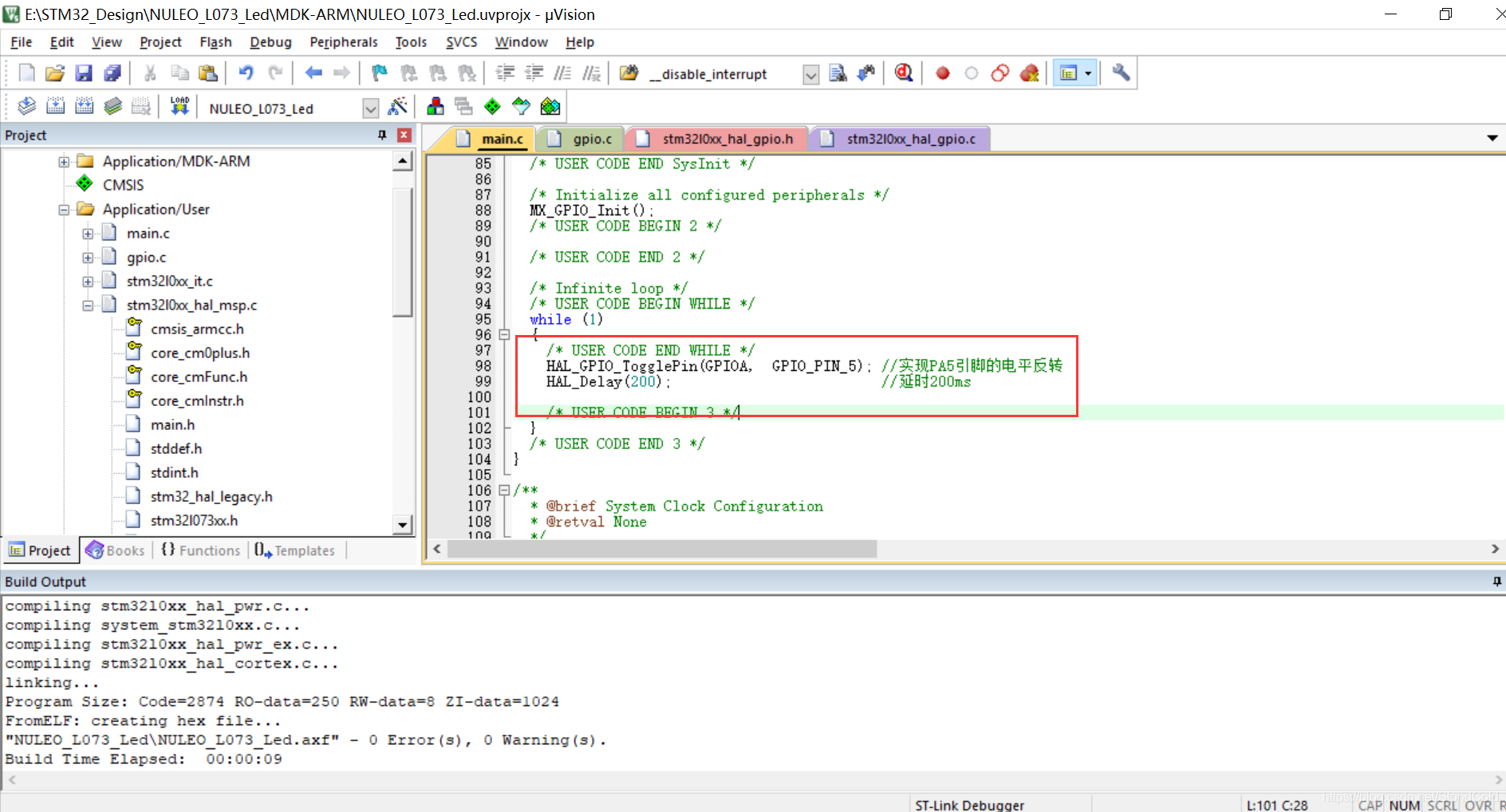

打开工程,可以发现生成有单独的gpio.c,里面完成了多LD2对应引脚的初始化配置。在main.c中实现反转PA5引脚电平,并延时。编译。

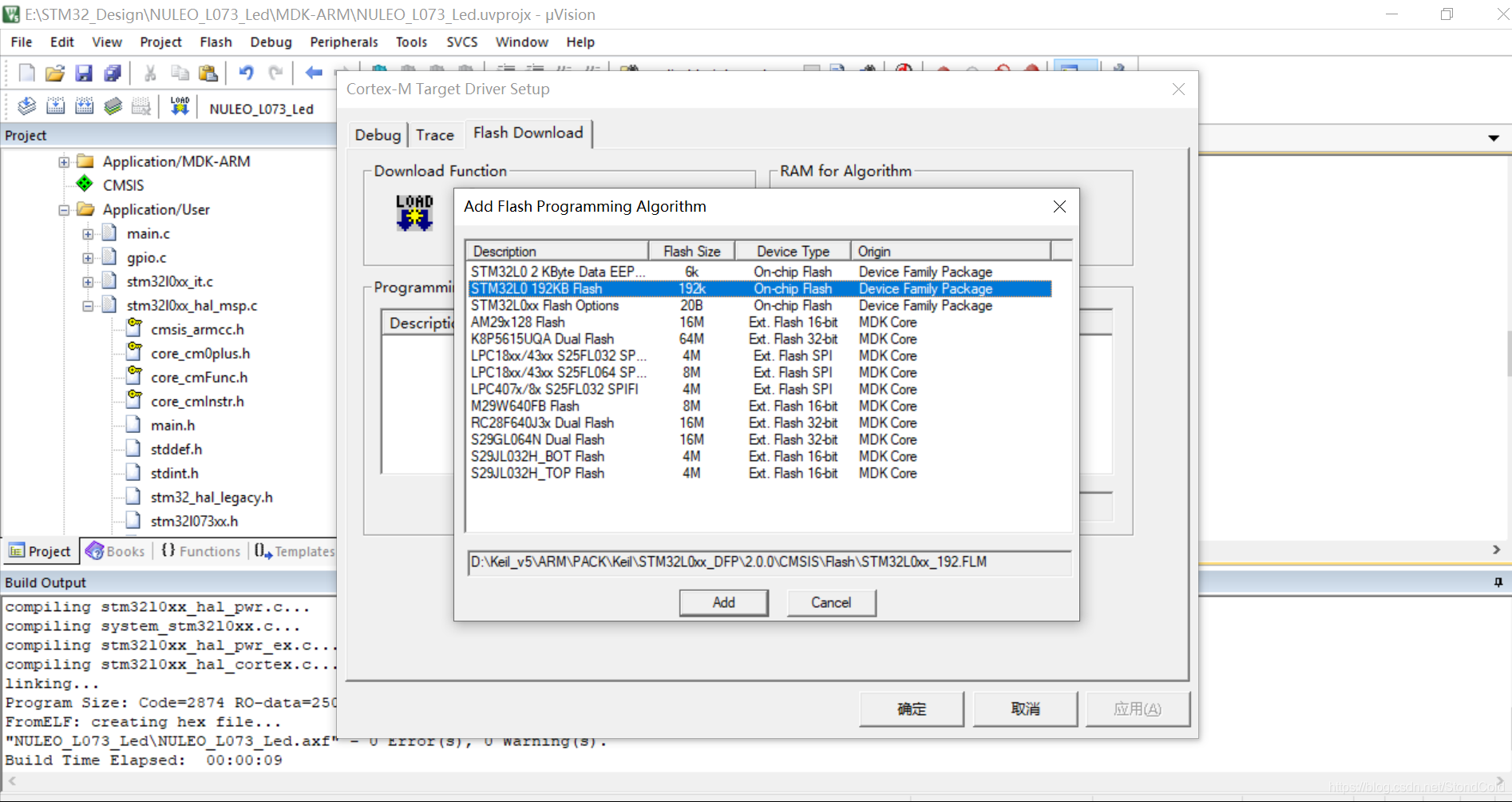

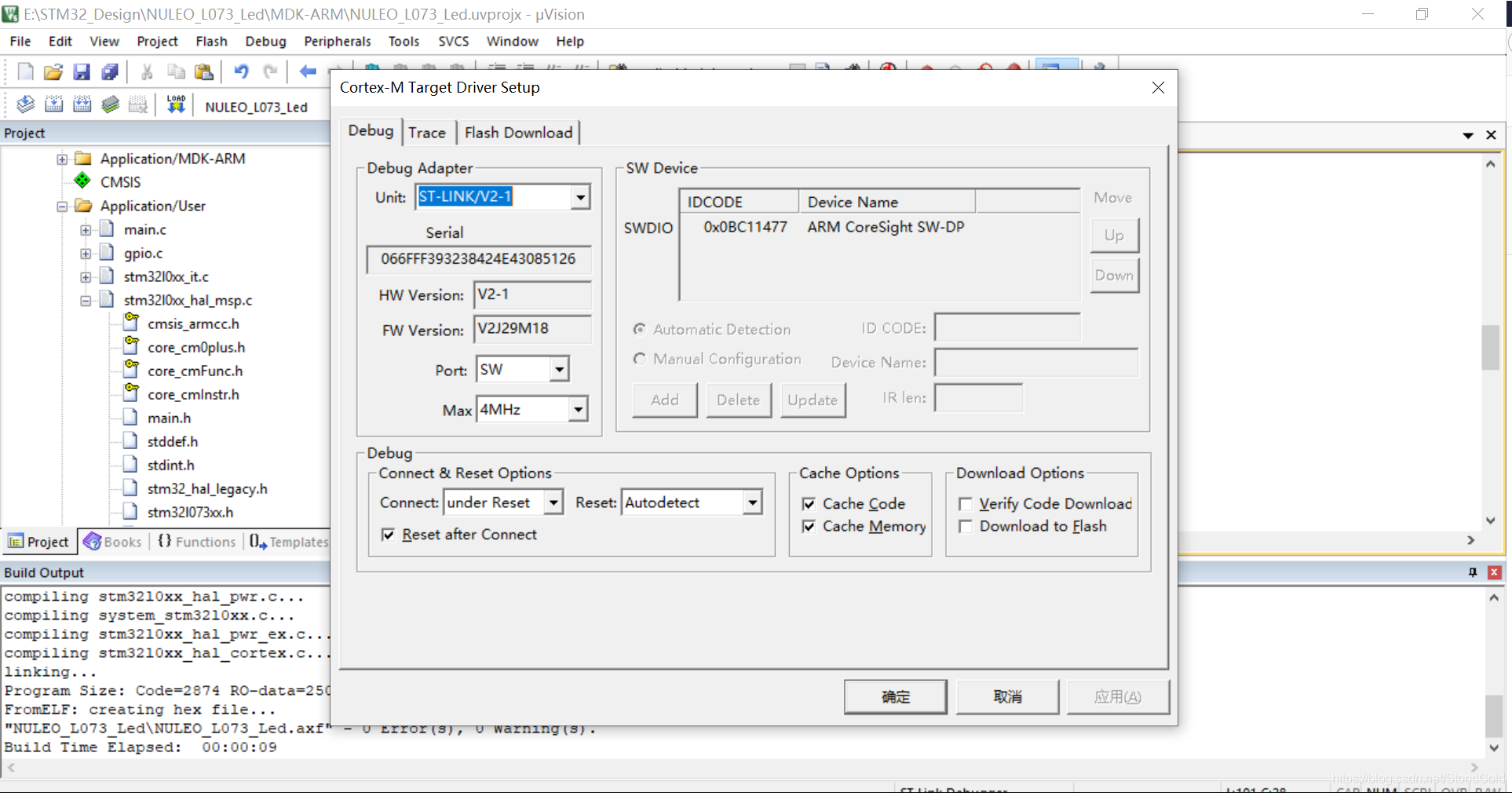

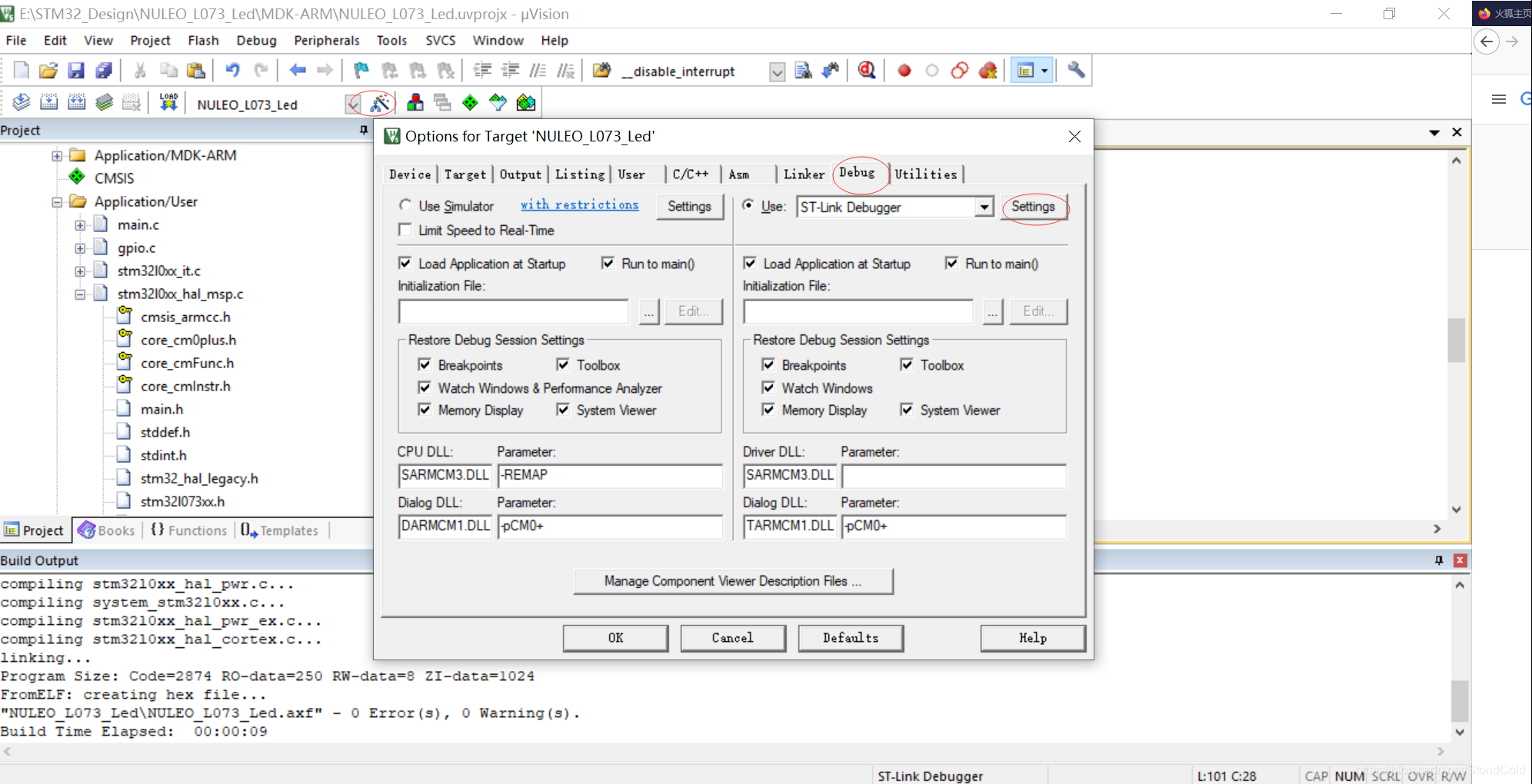

配置仿真器ST-LINK,并下载验证。

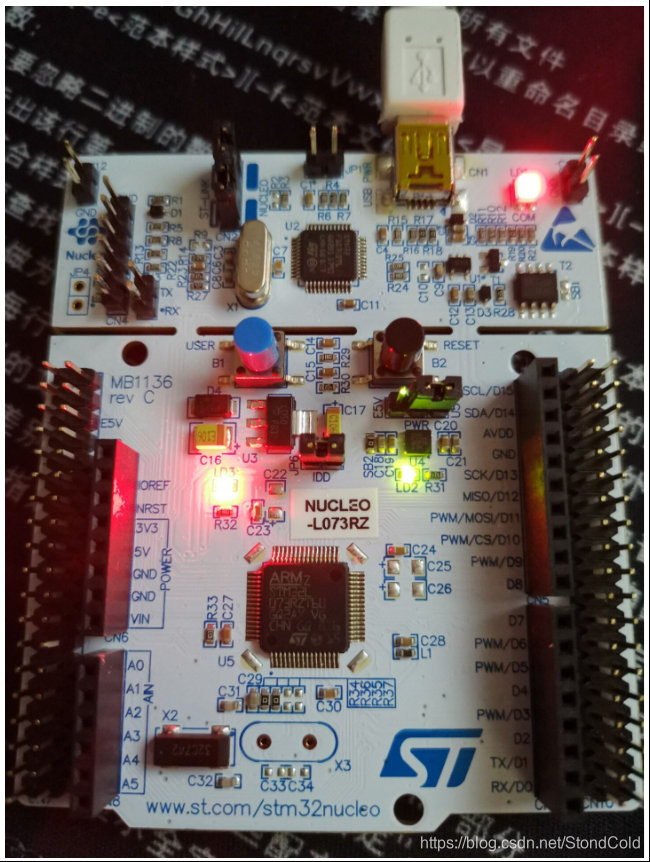

下载到NUCLEO-L073开发板中,LED2正常闪烁,说明配置成功。

### 创建基于STM32L476的工程项目 为了在STM32中为L476微控制器新建工程,可以按照以下方法操作: #### 使用STM32CubeMX工具初始化项目 STM32CubeMX是一款强大的图形化配置工具,能够快速生成针对特定芯片的基础代码框架。以下是具体实现方式: 1. **安装并运行STM32CubeMX** 打开STM32CubeMX软件,在初始界面点击“New Project”,进入设备选择页面。 2. **选择目标MCU型号** 在弹出的窗口中输入`STM32L476`进行筛选,找到对应的器件型号后双击确认。这一步确保了后续所有的外设配置都适配于所选的具体芯片[^1]。 3. **配置时钟树与GPIO等功能模块** 利用左侧的功能栏依次展开Clock Configuration调整系统主频至期望值(如最大支持到80MHz对于L系列而言),接着通过Pinout & Configuration选项卡设定各个引脚用途以及使能必要的外设比如UART、SPI等通信接口或者ADC转换器等等[^2]。 4. **生成初始化源码** 完成上述参数指定之后,切换至Project菜单下的“Generate Code”子项。在此处可以选择不同的IDE环境作为输出目标,并且决定是否启用中间层HAL驱动程序来简化底层访问逻辑[^3]。 5. **导入开发环境中编译调试** 将由STM32CubeMX导出后的整个解决方案加载入相应集成开发平台(例如Keil uVision 或 IAR Embedded Workbench),随后便可依据实际需求进一步扩展功能特性。 ```c // 示例:简单的 HAL 库延时函数演示 #include "stm32l4xx_hal.h" void Delay(uint32_t ms){ while(ms--){ HAL_Delay(1); } } ```
