AXI_Round_Robin_Arbiter 设计 - AW、W通道部分

已于 2022-06-25 22:52:51 修改
阅读量1.7k 收藏 6
点赞数 1
CC 4.0 BY-SA版权
分类专栏： 标准总线接口协议 文章标签： IC验证 数字IC
于 2022-06-22 21:26:14 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Starry__/article/details/125417003
本文详细介绍了AXI轮询仲裁器中AW和W通道的状态机设计，包括WAIT_AW和WAIT_W状态的处理，以及如何通过状态机改造成流水线以提高效率。在优化过程中，通过记录grant并使用FIFO来同步AW和W通道的顺序，确保通道间的正确交互。

目录

1. 状态机设计

还是基于状态机，思路是收到了一包AW通道的数据，记录下它的len，然后根据len和awid收相应的AXI Master的W通道数据，保证AW通道和W通道顺序一致。

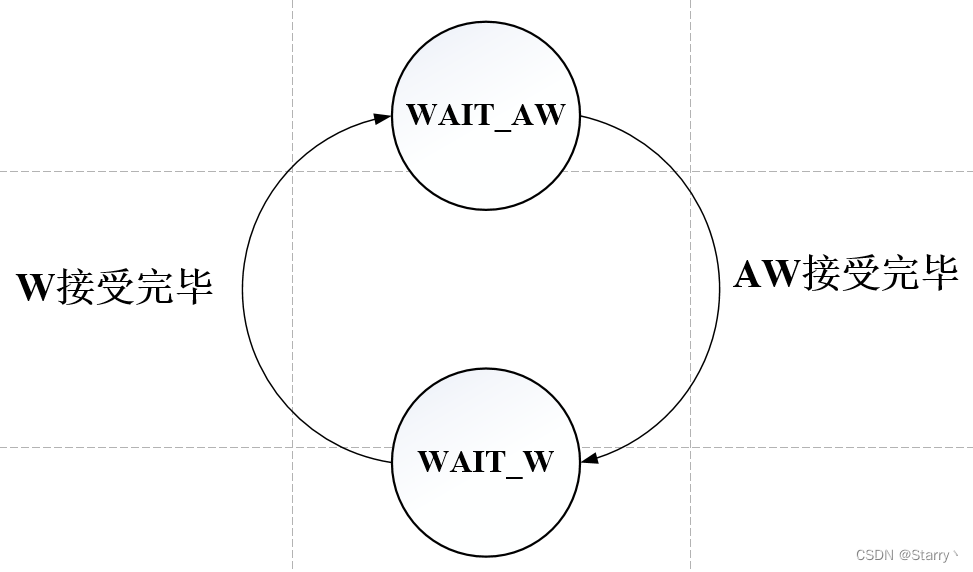

在这里插入图片描述

那权重怎么变化呢？此处想的是每AW和W通道完成一次收数，权重变化一次。注意要保证AW接受和W接收必须来自同一个AXI Master

1.1. WAIT_AW

等待某个AW通道与AXI Slave握手完成，即可转入下一状态

● 根据req输出grant

此处的req其实就是各AXI Master的awvalid组成的多bit数据，而grant就是仲裁的结果。注意在WAIT_AW时状态不发生变化

● 状态转移条件：AW通道握手完成

注意原算法的状态转移条件是req发生变化就转移，但在此处需要某个Master的awvalid为高且awready信号拉高才能握手，如下图
