架构集群部署

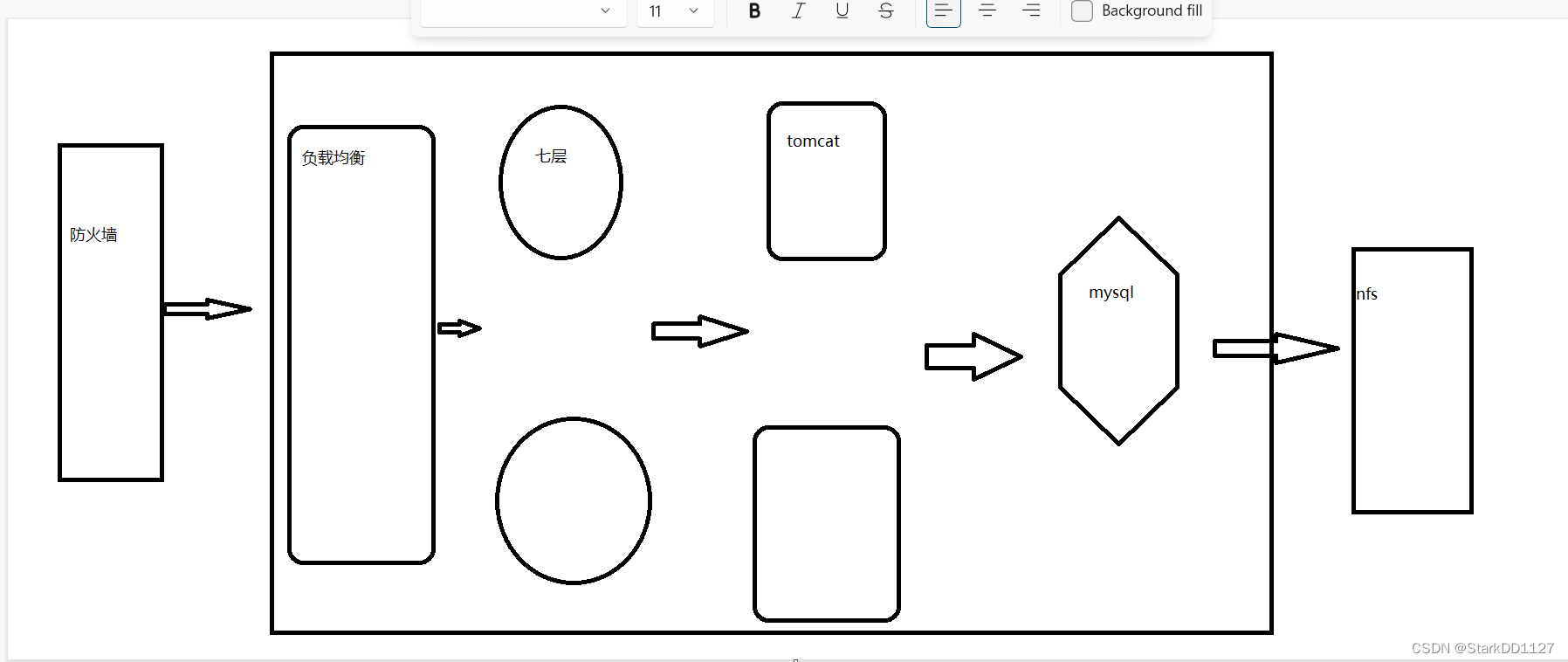

 这是一个简单的集群框架

192.168.142.10做负载均衡（主）

192.168.142.20（副）

先做keepalive

两台nginx做七层反向代理（动静分离）

192.168.142.30

192.168.142.40

部署tomcat做多实例部署

192.168.142.50：8080

192.168.142.50：8081

nfs共享

192.168.142.60

客户端

192.168.142.70

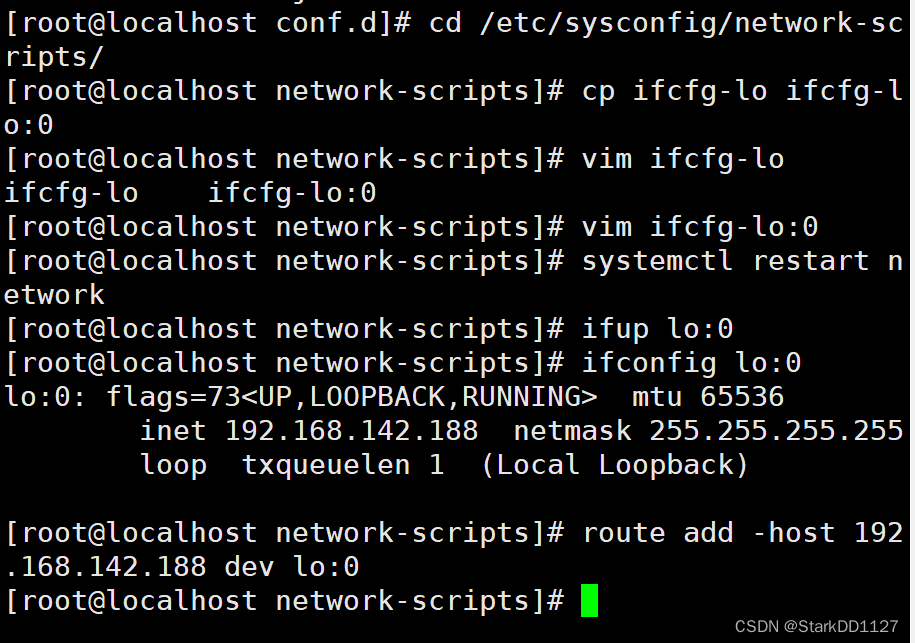

vip 192.168.142.188

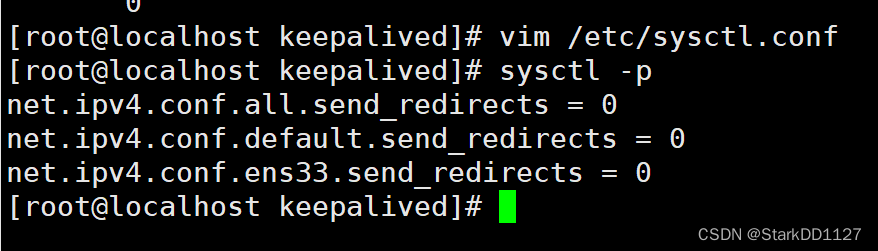

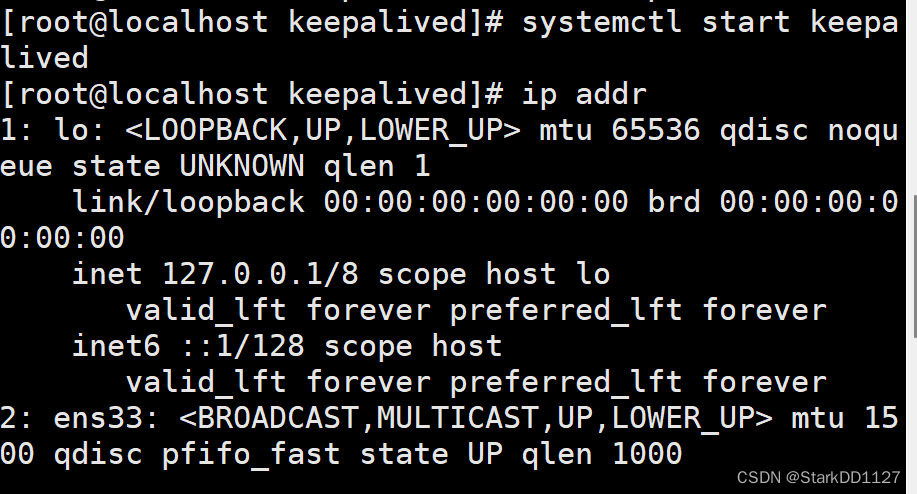

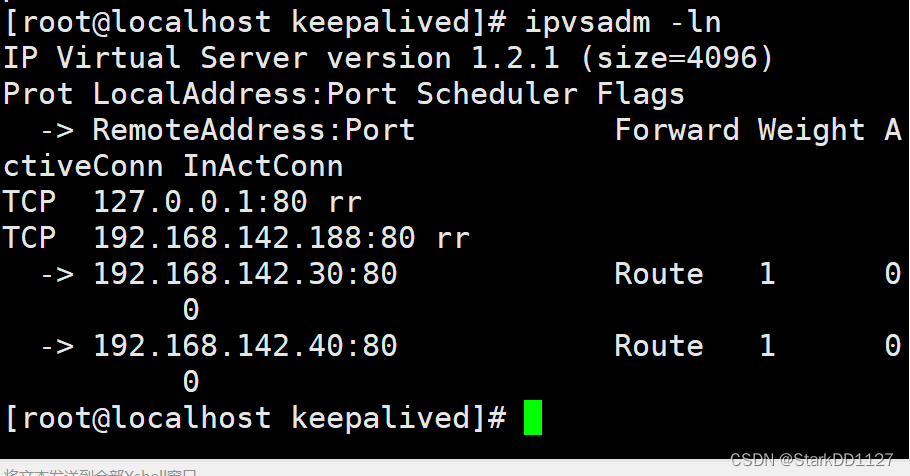

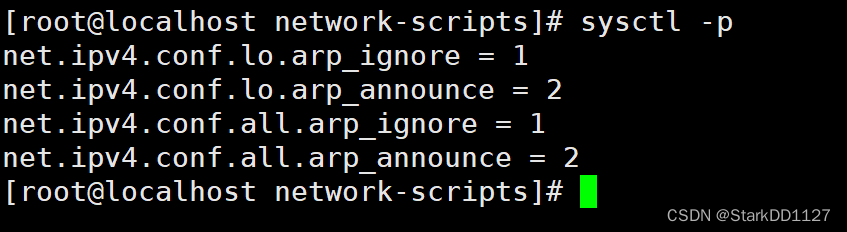

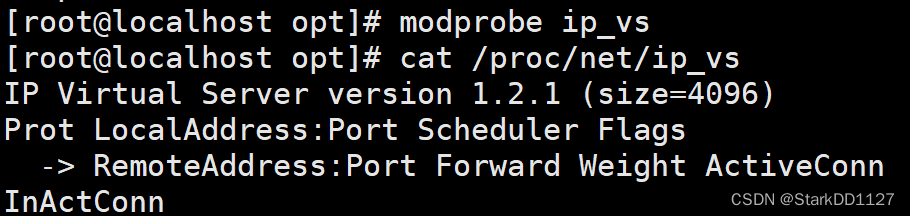

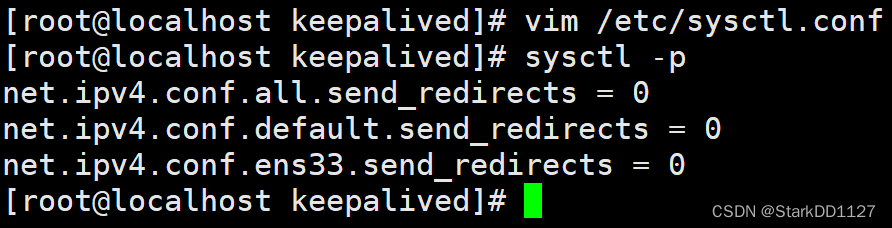

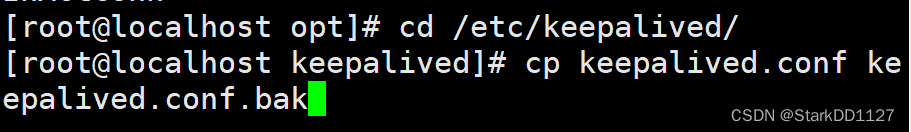

先部署主备负载均衡器

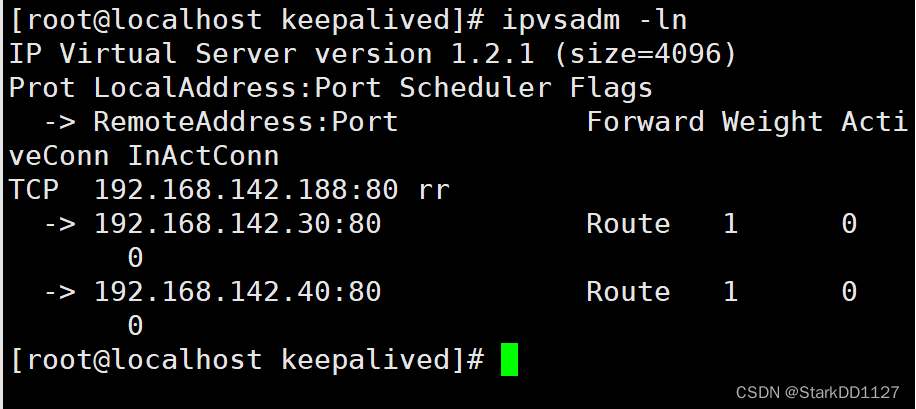

 两台负载均衡器（主从）配置完成

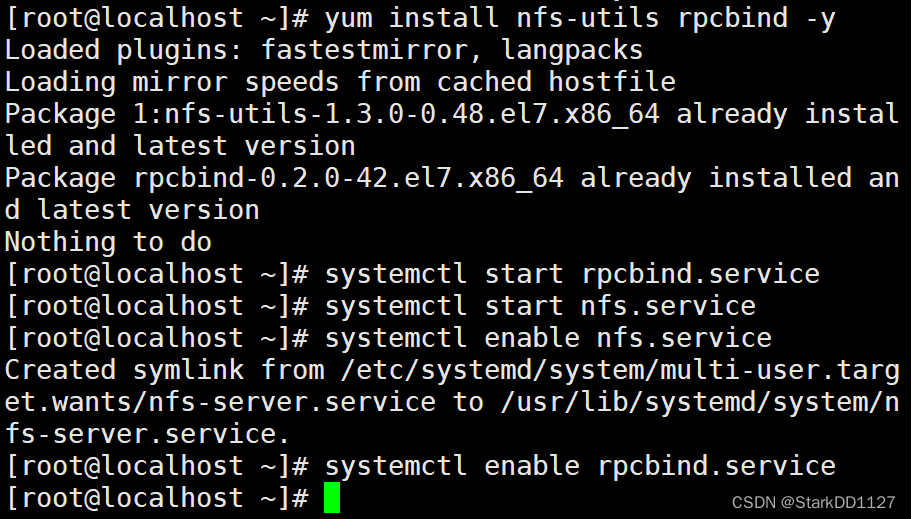

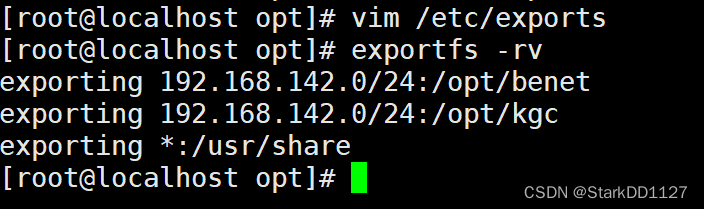

配置nfs服务器

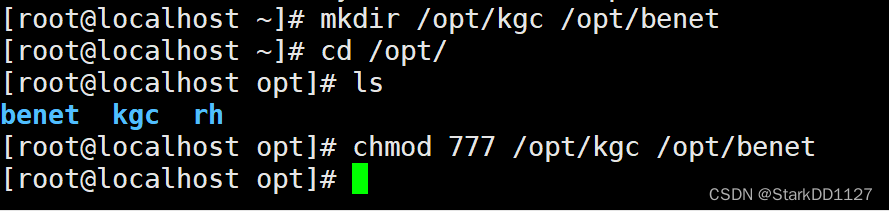

 在opt目录下创建kgc和benet目录

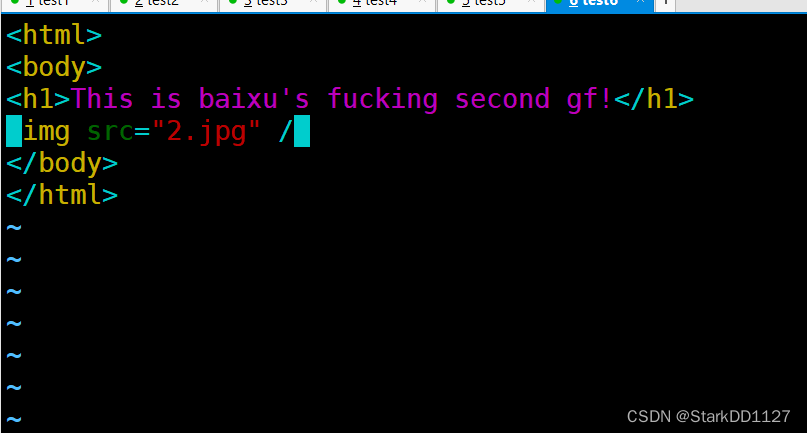

在其中配置html文件

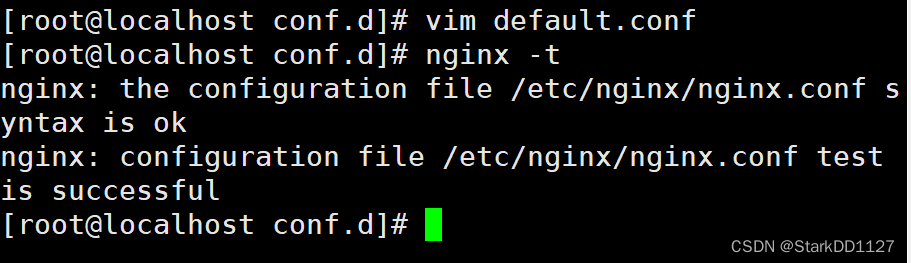

配置nginx节点服务器，做动静分离，七层反向代理

安装nginx

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

yum install httpd -y
systemctl start httpd.service
systemctl enable httpd.service

yum install nfs-utils rpcbind -y

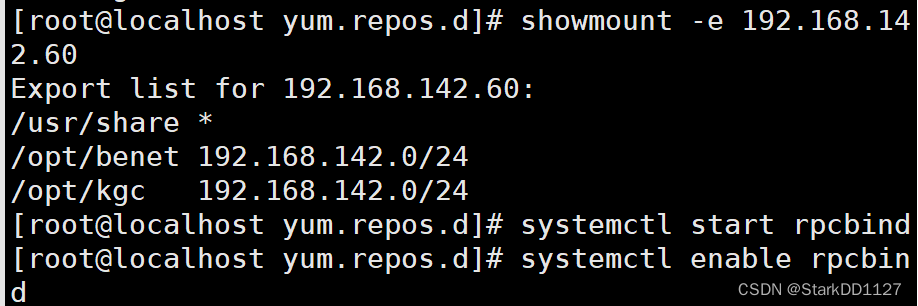

showmount -e 192.168.142.60

systemctl start rpcbind
systemctl enable rpcbind

--192.168.142.30---
mount.nfs 192.168.142.60:/opt/kgc /var/www/html

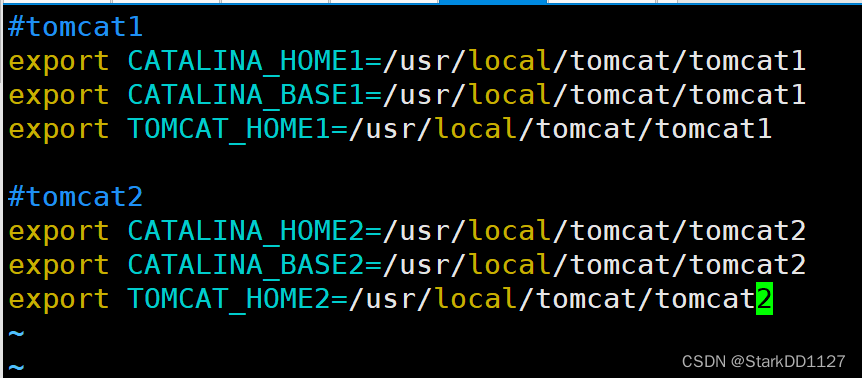

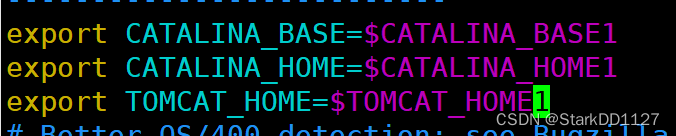

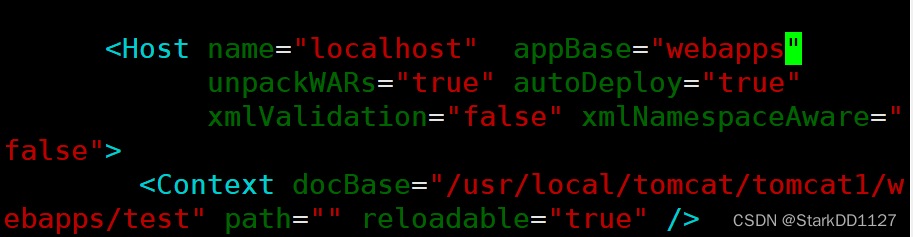

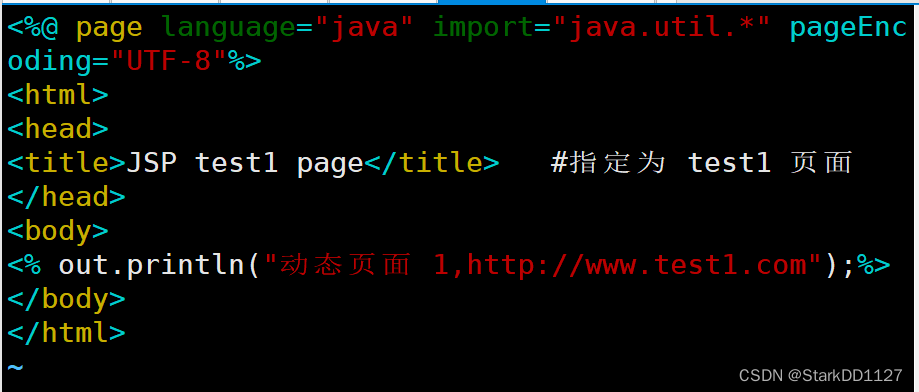

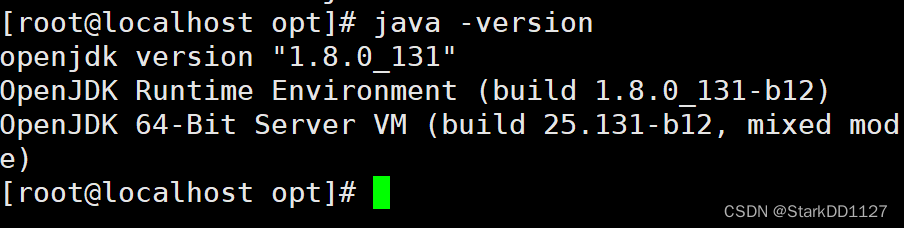

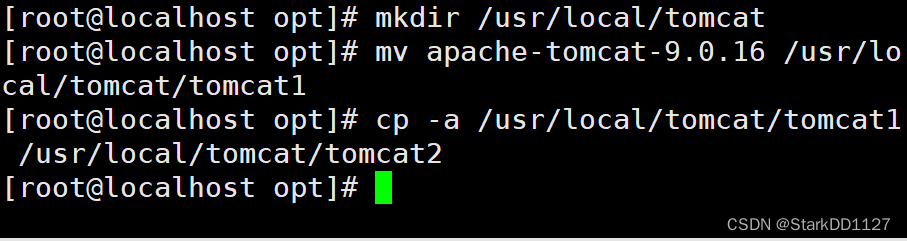

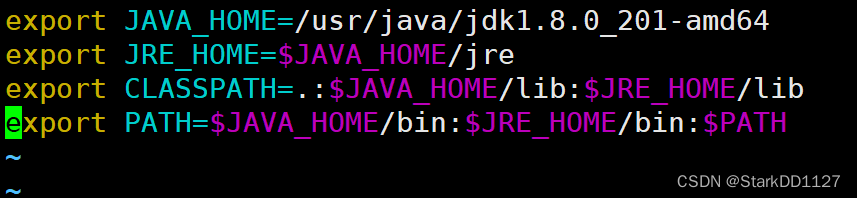

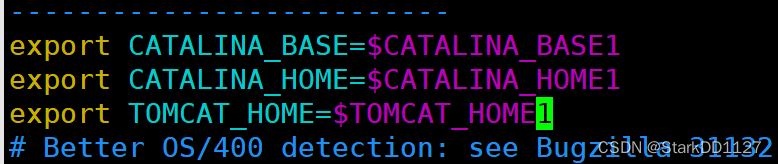

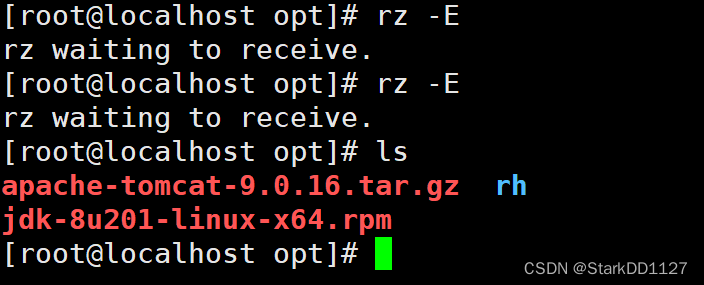

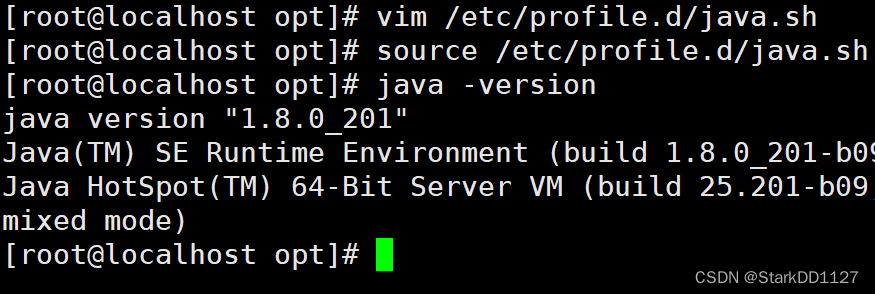

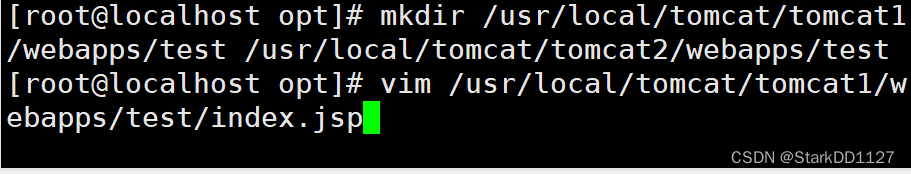

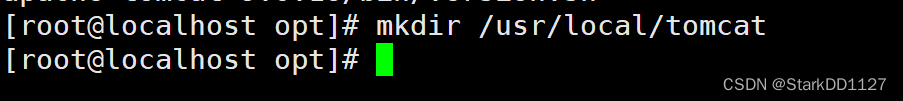

 部署tomcat（多实例部署）



















 <Server port="8006" shutdown="SHUTDOWN">        #22行，修改Server prot，默认为8005 -> 修改为8006
<Connector port="8081" protocol="HTTP/1.1"        #69行，修改Connector port，HTTP/1.1  默认为8080 -> 修改为8081
<Connector port="8010" protocol="AJP/1.3" redirectPort="8443" />    #116行，修改Connector port AJP/1.3，默认为8009 -> 修改为8010

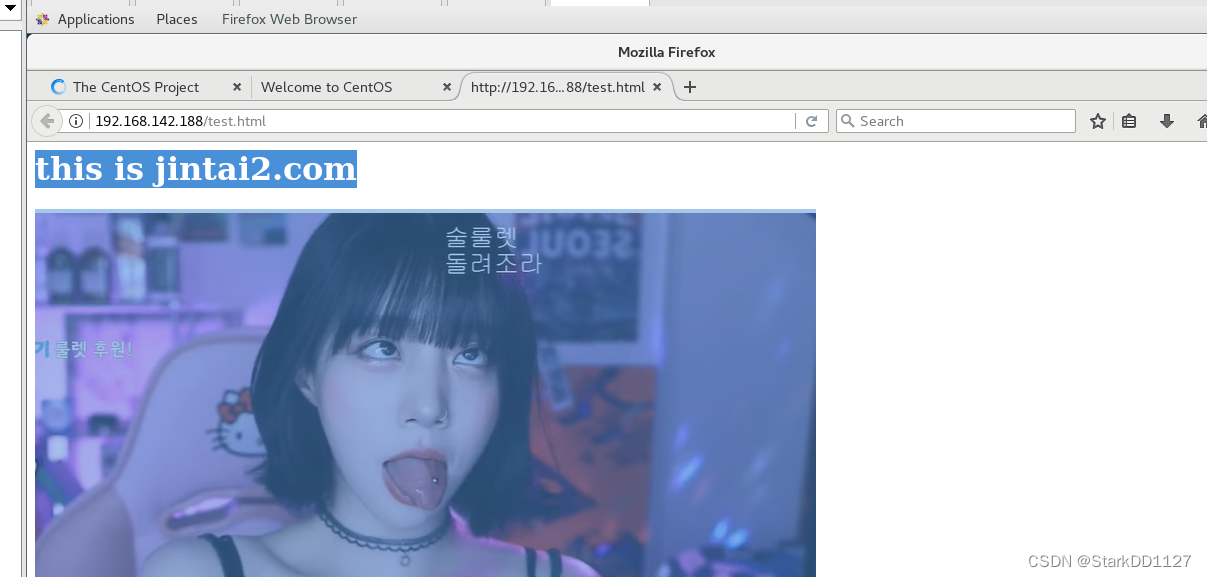

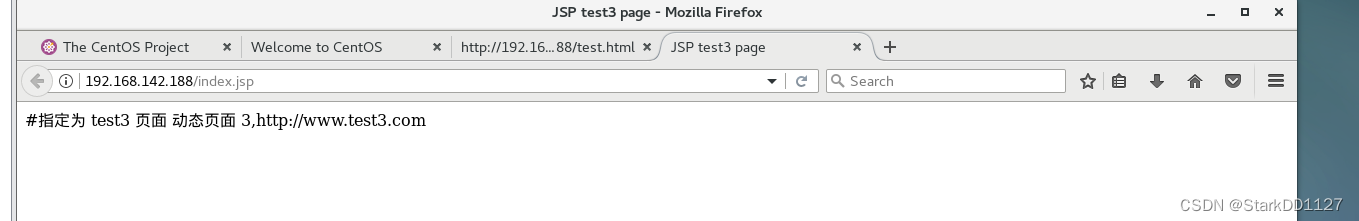

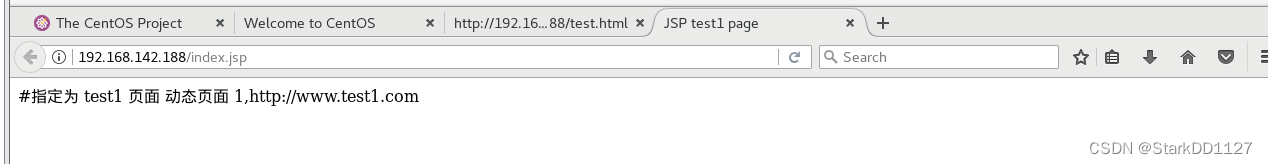

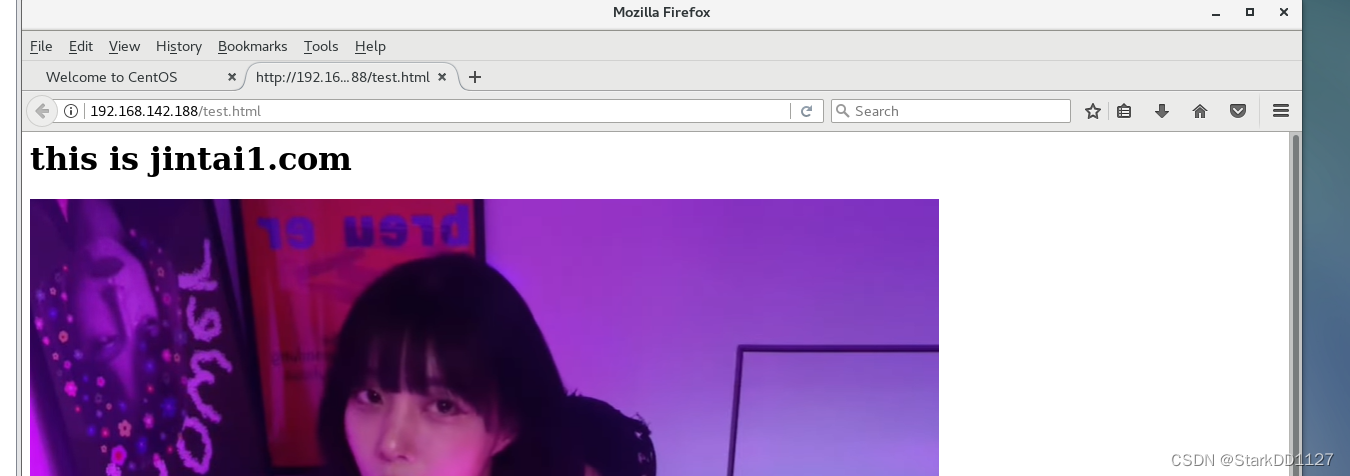

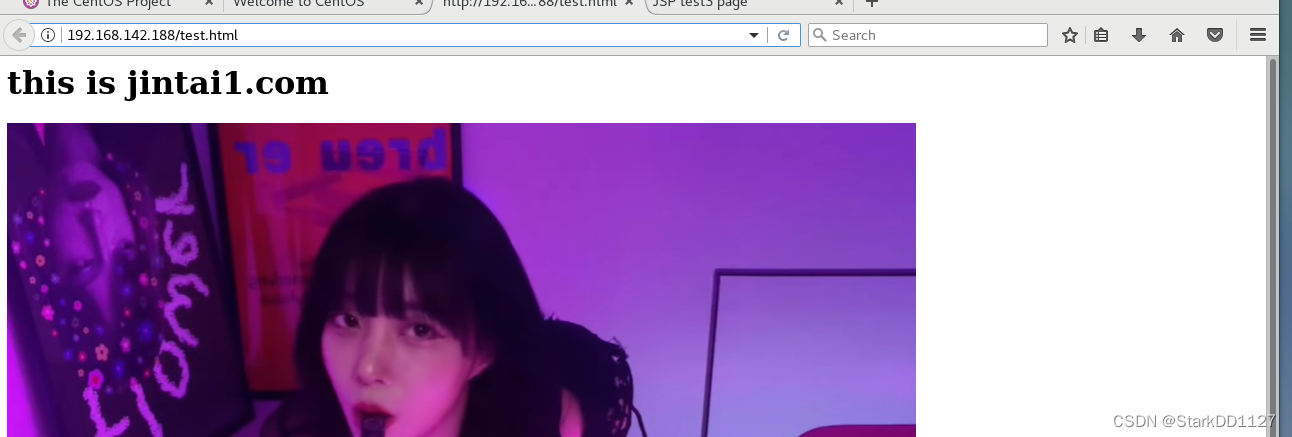

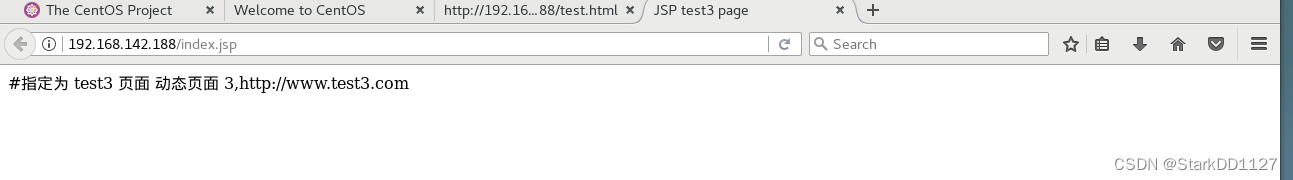

测试开始

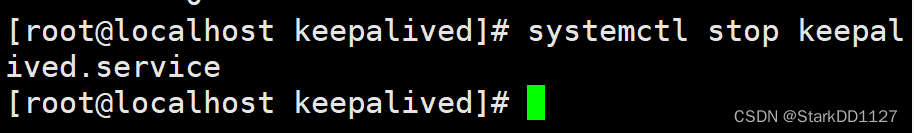

 关闭主服务器keepalive
