LVS 负载均衡 DR模式环境搭建

1.前言

简单记录一下搭建lvs负载均衡集群的过程。
具体原理请看：LVS负载均衡原理和模式

2.配置

调度器.	centos7.5，IP 10.0.0.10(ens33)，IP：10.0.0.100（ens33:0）
RS1.	centos7.5，IP：10.0.0.11(lo)，IP：10.0.0.100（lo:0）
RS2.	centos7.5，IP:10.0.0.12(lo)，IP:10.0.0.100（lo:0）

3.IP配置

3.1配置RS IP

#以下命令在2台RS服务器上执行。
# 复制ifcfg-lo
cp ifcfg-lo ifcfg-lo:0
# 把下面内容写入ifcfg-lo:0，另外一台rs一样操作：
DEVICE=lo:0
IPADDR=10.0.0.100
NETMASK=255.255.255.255
NETWORK=127.0.0.0
BROADCAST=127.255.255.255
ONBOOT=yes

#写入/etc/sysctl.conf，关闭网卡的arp响应，就不会主动汇报主机的ip和mac信息。
net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.default.arp_ignore=1
net.ipv4.conf.lo.arp_ignore=1
net.ipv4.conf.all.arp_announce=2
net.ipv4.conf.default.arp_announce=2
net.ipv4.conf.lo.arp_announce=2
# 刷新
sysctl -p
#添加路由，使得ens33网卡收到的数据是到10.0.0.100的转发给lo:0接口。
#这确保数据包能够到达lo:0接口
route add -host 10.0.0.100 dev lo:0
# 下面为开机自启
echo "route add -host 10.0.0.100 dev lo:0" >> /etc/rc.local

3.2配置LVS

cp ifcfg-ens33 ifcfg-ens33:0 # 我这里网卡是ens33，不同主机有所不同
# 把下面内容写入ifcfg-ens33:0
DEVICE=ens33:0
IPADDR=10.0.0.100 # 虚拟IP，即VIP
NETMASK=255.255.255.255
NETWORK=127.0.0.0
BROADCAST=127.255.255.255
ONBOOT=yes

4.安装LVS

# 安装ipvsadm
yum install ipvsadm
ipvsadm -A -t 10.0.0.100:80 -s rr
ipvsadm -a -t 10.0.0.100:80 -r 10.0.0.11:80 -g
ipvsadm -a -t 10.0.0.100:80 -r 10.0.0.12:80 -g

5.测试。

5.1安装apache httpd服务

# 10.0.0.11 主机
yum install httpd
systemctl start httpd
#下面ip 换成对应主机ip，到时候好判断是否成功。
echo "10.0.0.11" > /var/www/html/index.html

# 10.0.0.12 主机
yum install httpd
systemctl start httpd
echo "10.0.0.12" > /var/www/html/index.html

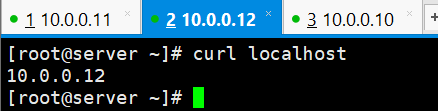

5.2 测试httpd服务。

测试httpd服务是否正常。

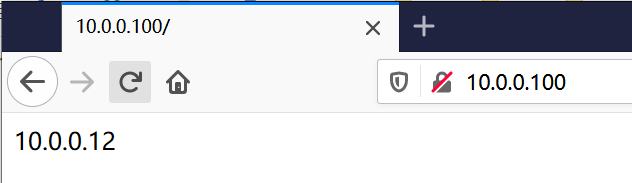

5.3 测试lvs。

通过主机访问虚拟机网页。刷新网页。


如果没有成功很可能是防火墙的问题。我这里是防火墙全关了。
