【CV系列】数字图像处理基础：邻域、连通性

DATE: 2019-7-29

---

转载自：http://blog.sina.com.cn/s/blog_a98e39a201010six.html

1、图像的质量：

1.1、层次

? 灰度级：表示像素明暗程度的整数量
例如：像素的取值范围为0-255，就称该图像为256个灰度级的图像
? 层次：表示图像实际拥有的灰度级的数量
例如：具有32种不同取值的图像，可称该图像具有32个层次
图像数据的实际层次越多，视觉效果就越好

1.2、对比度

? 对比度：是指一幅图像中灰度反差的大小
对比度= 最大亮度/ 最小亮度

1.3、清晰度

? 与清晰度相关的主要因素
? 亮度
? 对比度
? 尺寸大小
? 细微层次
? 颜色饱和度

2、像素间的一些基本关系

? 相邻像素：
? 4邻域
? D邻域
? 8邻域
? 连通性
? 4连通
? 8连通
? m连通
? 距离

2.1、相邻像素——4邻域

? 4邻域：像素p(x,y)的4邻域是：
(x+1,y)；(x-1,y)；(x,y+1)；(x,y-1)
? 用N4§表示像素p的4邻域

2.2、相邻像素——D邻域

?D邻域定义：像素p(x,y)的D邻域是：
对角上的点(x+1,y+1)；(x+1,y-1)；(x-1,y+1)；(x-1,y-1)
?用ND§表示像素p的D邻域

2.3、相邻像素——8邻域

? 8邻域定义：像素p(x,y)的8邻域是：
4邻域的点＋ D邻域的点
? 用N8§表示像素p的8邻域。
N8§ = N4§ + ND§

3、像素间的连通性

? 连通性是描述区域和边界的重要概念
? 两个像素连通的两个必要条件是：
? 两个像素的位置是否相邻
? 两个像素的灰度值是否满足特定的相似性准则（或者是否相等）
? 4连通、8连通、m连通的定义

3.1、像素的连通性——4连通

? 对于具有值V的像素p和q，如果q在集合N4§中，则称这两个像素是4连通的。

3.2、像素的连通性——8连通

? 对于具有值V的像素p和q，如果q在集合N8§中，则称这两个像素是8连通的

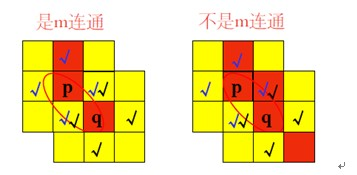

3.3、像素的连通性——m连通

对于具有值V的像素p和q，如果:
I. q在集合N4§中，或
II. q在集合ND§中，并且N4§与N4(q)的交集为空（没有值V的像素）,则称两个像素是m连通的，即4连通和D连通的混合连通。

---

THE END!
