同网段的设备通信信路径配置

本文介绍如何通过配置MSTP(多生成树协议)实现不同VLAN间的负载均衡。具体步骤包括设置VLAN、配置Trunk及Access端口,并通过实例划分实现基于实例的负载均衡。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

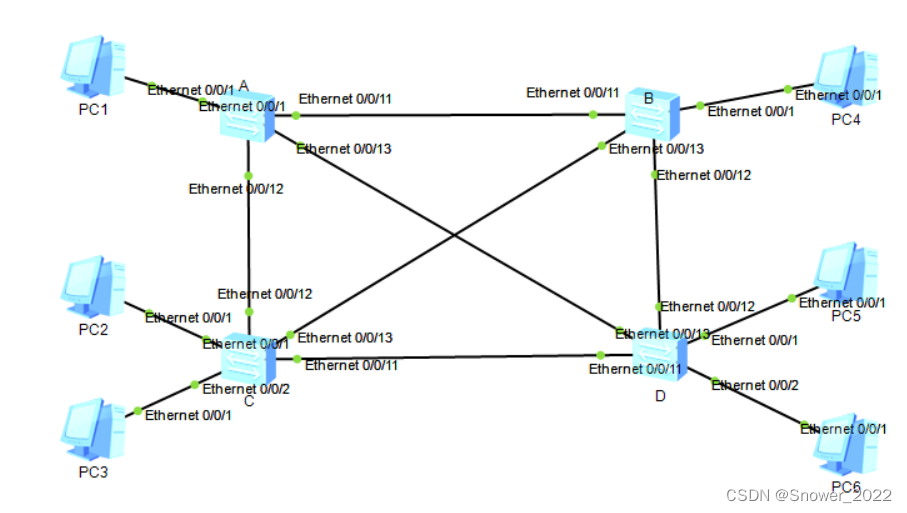

场景:四个办公场所,需要配置不同的VLAN 区域:

PC1 - PC6 同属于16 区域;可以配置PC1 ip地址为:192.168.16.1 /24 etc,其他同。

PC2 - PC 5 同属于25 区域;

PC3 - PC4 同属于34 区域;

四台交换机进行数据转发,利用mstp(多生成树协议) 进行配置,在RST的基础上优化而来。继承了RSTP的所有优点。

* 其实同STP协议配置是一致的,但所有的VLAN的数据发路径是相同的。交换机之间的多个链路,只能实现备份的作用,永远只会使用其中的主链路转发数据,备份链路无法使用,从而无法提高利用率。

这里引入实例的概念,实现基于实例的负载均衡。不但可以实现多个链路之间的备份,还可以提高多个链路的利用率。在MSTP中,可以存在很多个“生成树”,称为“实例”。

默认情况下,所有的vlan都属于同一个默认的实例-instance 0,可以基于需求,将不同的VLAN 分配到不同的实例中。不同的实例就是不同的“生成树”,就对应着多个不同的“根”。

配置sw1-sw4 的vlan

[ sw1-sw4]
vlan batch 16 25 34

交换机与交换机相连-配置trunk模式

port-group group-member e0/0/11 e0/0/12 e0/0/13
port link-type trunk
port trunk allow-pass vlan all

交换机与PC之间用ACCESS(例如:PC1的interface e0/0/1接口加入vlan16中,其他不再累述)

interface e0/0/1
port link-type access
port default vlan 16
q

配置MSTP(A/B/C/D配置相同)
stp mode mstp
stp region-configuration
region-name test
instance 16 vlan 16
instance 25 vlan 25
instance 34 vlan 34
active region-configuration
q

设置每个PC的优先级(配置根交换机)

[A]:   stp instance 16 priority 0
[B]:   stp instance 34 priority 0
[C]:   stp instance 25 priority 0

检查stp的状态:

[A]display  stp brief

[B]display  stp brief

[C]display  stp brief

[D]display  stp brief

最后用PC1 测试连接。





### 配置一交换机内跨网段通信的VLAN及路由 #### 1. VLAN 创建与分配 为了使不网段能够在一台交换机上相互通信,首先需要创建多个VLAN并将端口分配到相应的VLAN中。这可以通过命令行界面完成。 对于每台设备所连的端口设置对应的VLAN ID: ```shell interface GigabitEthernet0/1 switchport mode access switchport access vlan 10 interface GigabitEthernet0/2 switchport mode access switchport access vlan 20 ``` 上述配置将第一个端口加入到了VLAN 10,第二个端口加入了VLAN 20[^4]。 #### 2. 子接口配置 (SVI - Switched Virtual Interface) 为了让这些独立的广播域能够相互交流,在三层交换机上为每一个VLAN定义一个子接口(SVI),并为其指定IP地址作为该网络中的默认网关: ```shell interface Vlan10 ip address 192.168.1.254 255.255.255.0 interface Vlan20 ip address 192.168.2.254 255.255.255.0 ``` 这里假设VLAN 10内的主机使用`192.168.1.x`范围内的IP地址,而VLAN 20则采用`192.168.2.y`这样的方案[^2]。 #### 3. 路由功能启用 由于涉及的是第三层转发操作,因此还需要开启路由器上的IPv4路由处理能力: ```shell ip routing ``` 此指令会激活整个系统的三层包过滤机制,使得它可以根据目的地址来决定下一跳的位置。 #### 4. 默认网关设定 最后一步是在各客户端计算机的操作系统里指明通往其他子网路径的第一步——即它们各自的默认网关。比如属于VLAN 10的工作站应该把其网关设成`192.168.1.254`;样地,VLAN 20里的机器应指向`192.168.2.254`作为出口方向。 通过以上步骤就可以实现在单一物理交换平台上跨越多网段息传递了。值得注意的是,如果存在更多数量级或更复杂的拓扑结构,则可能需要用到更加高级的技术手段如静态路由表项或是动态协议来进行优化调整。
