本文是百问网七天物联网智能家居训练营学习笔记，官网链接。

1 中断

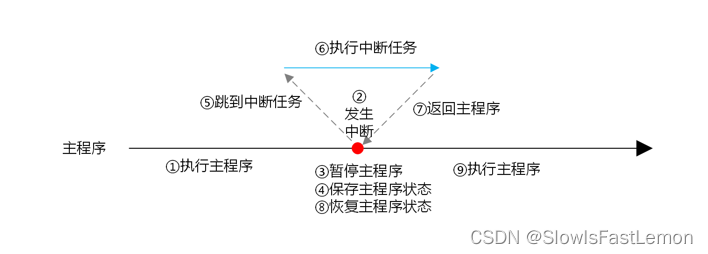

我们先来看一下什么是中断：
在这里插入图片描述
其实这种就是前后台的程序设计模式。

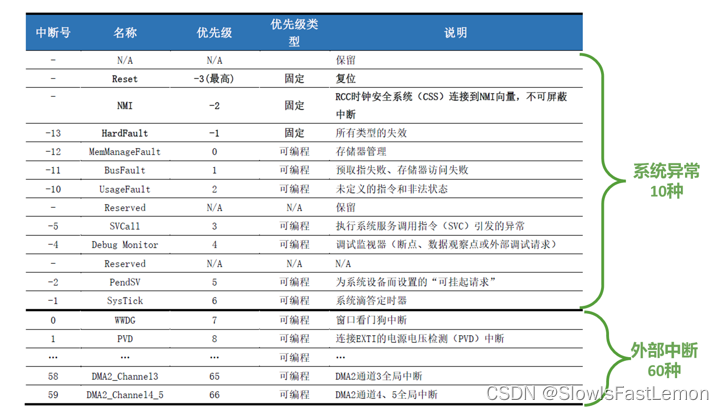

我们来看下CM3内核都有哪些中断，如下表：
在这里插入图片描述
对于CM3内核的单片来说，其中断由NVIC进行管理，NVIC即嵌套中断向量管理器。

NVIC可以设置优先级，优先级主要分为抢占优先级和子优先级。

对于给定抢占优先级和子优先级的中断来说，按如下方式进行抢占：

抢占优先级高的中断可以中断抢占优先级低的中断。
两个中断的抢占优先级相同，后来中断要等前面的中断处理完。
两个中断的抢占优先级相同，同时产生，子优先级高的先执行。
抢占优先级、子优先级相同，同时产生，由中断向量表默认位置决定。

对于GPIO中断，还有专门的外部中断/事件控制器进行处理：
在这里插入图片描述

2 串口

我们先来看下通信的一些基本知识：

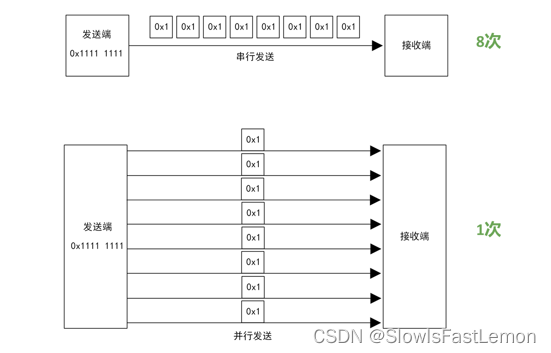

先了解并行通信和串行通信：
在这里插入图片描述
串行同行的好处是所需通信线比较少，但是速度相对较慢；并行通信的话速度会快很多，但是所需的通信线较多。

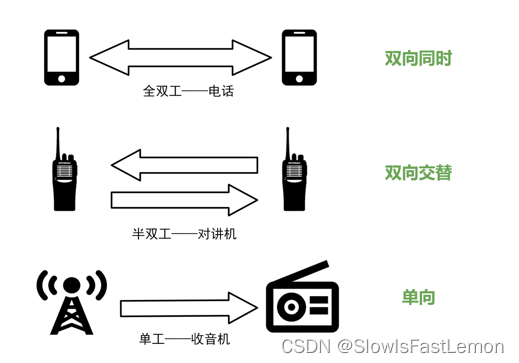

然后还要了解下全双工、半双工、单工通信：
在这里插入图片描述
我们这里的串口通信就属于全双工通信。

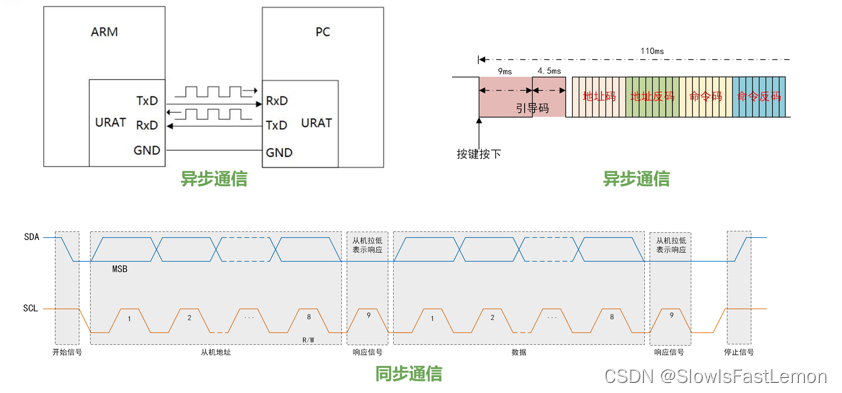

下面再简单看下同步通信和异步通信：
在这里插入图片描述
异步通信的话无须同步时钟，如串口通信；同步通信的话需要专用的时钟线，比如I2C、SPI等。

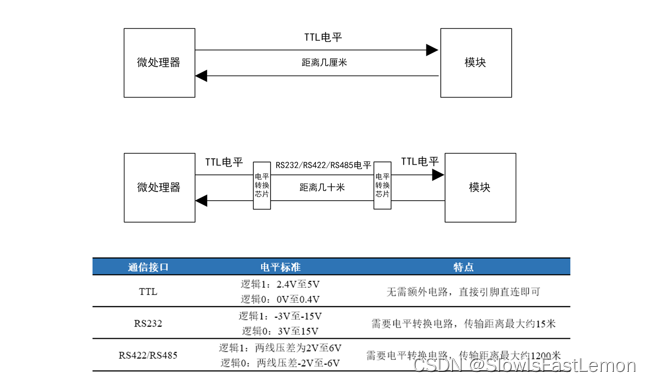

对于串口点平我们常听到的TTL电平和RS232、RS485电平对比如下：
在这里插入图片描述
TTL电平一般用于板内通信，而RS232、RS485则用在远距离通信。

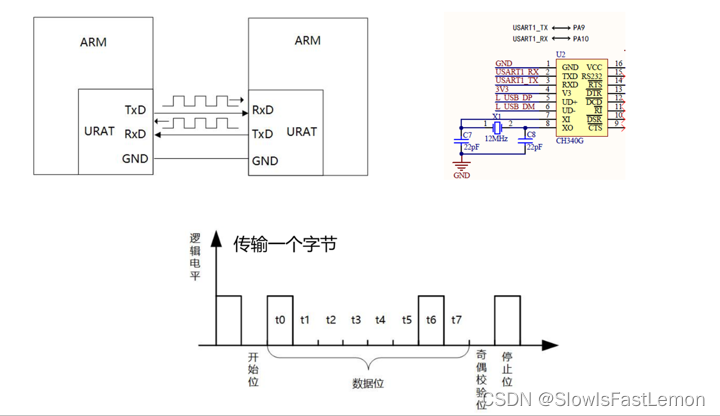

如下为串口连接方式和串口时序：
在这里插入图片描述

3 代码实现

如下为无须勾选微库就可以使用printf的方式：

/* USER CODE BEGIN 1 */
/*
* 添加如下代码，可不在工程设置中勾选Use MicroLIB
*/
#pragma import(__use_no_semihosting)

struct __FILE
{
	int a;
};

FILE __stdout;
FILE __stdin;

void _sys_exit(int x)
{
}


/*****************************************************
*function: 写字符文件函数
*param1: 输出的字符
*param2: 文件指针
*return: 输出字符的ASCII码
******************************************************/
int fputc(int ch, FILE *f)
{
	HAL_UART_Transmit(&huart1, (uint8_t*)&ch, 1, 10);
	return ch;
}
/*****************************************************
*function: 读字符文件函数
*param1: 文件指针
*return: 读取字符的ASCII码
******************************************************/
int fgetc(FILE *f)
{
	uint8_t ch = 0;
	HAL_UART_Receive(&huart1, (uint8_t*)&ch, 1, 10);
	return (int)ch;
}
