硬件框图分析、核心元器件参数选定和核心元器件参数选择

1 硬件框图分析

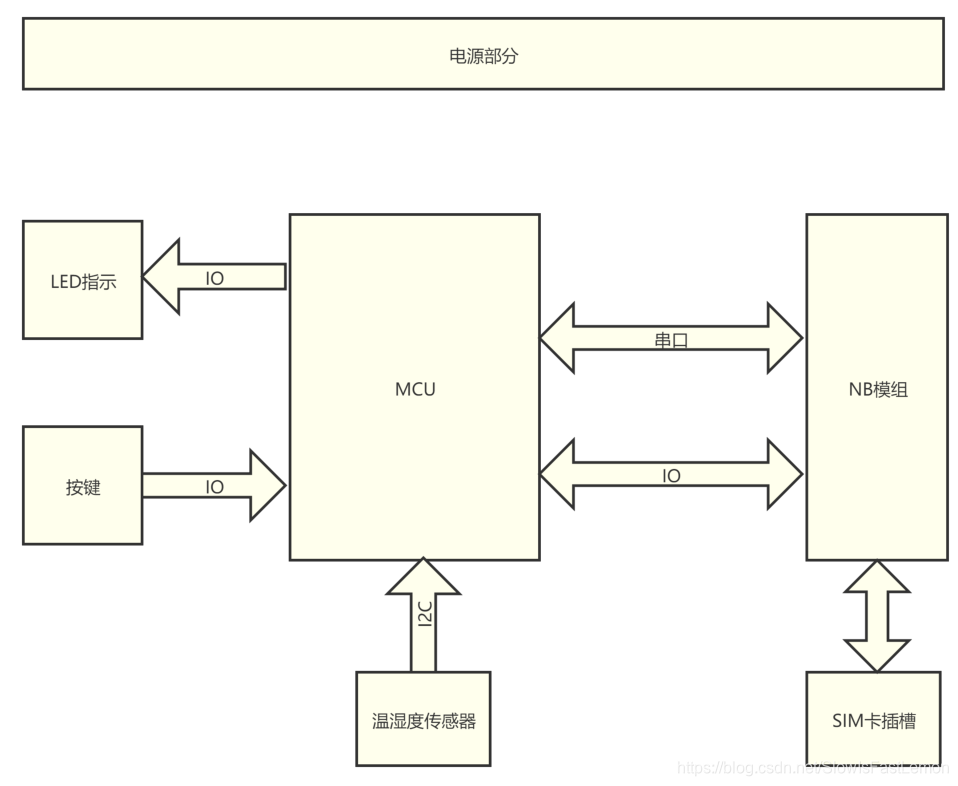

硬件框图如下：

---

2 核心元器件参数选定

2.1 电源IC需求

• 输入电压范围 3.5v-5.5v
• 输出电压 3.3v
• 静态电流小
• 输出电流 1A 以上
• 外围器件尽量简单

2.2 MCU需求

• 低功耗，工作电压 3.3v
• Flash 不低于 48k
• Ram 不低于 16k
• 最少两路串口
• Nb 通信
• 调试
• 最少 1 路 I2C
• 其他需要 IO 不低于 6 个

2.3 温湿度传感器

• 数字通信接口，I2C
• 测量温度范围-20—80
• 测量湿度范围 0-100
• 供电电压支持 3.3v

2.4 NB-Iot模块

• 支持三大运营商 nb 网络
• 方便连接阿里云

---

3 元器件选型

器件选型的原则如下：

• 符合参数要求。
• 价格合理。
• 供货稳定。
• 软件工程师开发方便性。
• 和软件工程师确定是否满足要求。</
