不同的PCB混装方式及加工工艺

1 不同的PCB混装方式及加工工艺

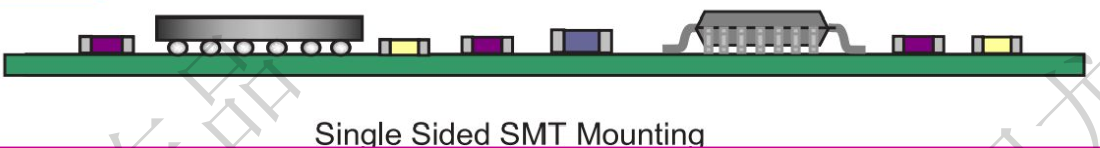

1.1 单面贴装

对于这种单面贴装的PCB，只需要回流焊即可完成。

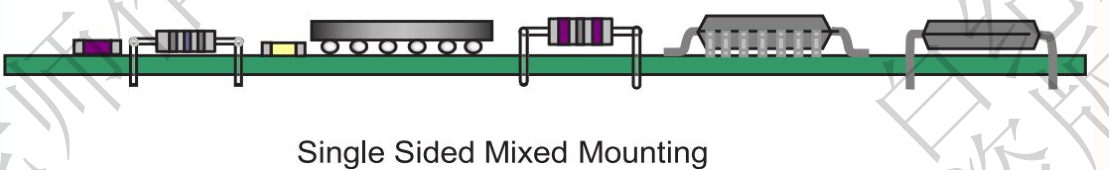

1.2 单面混装

需要进行一次回流焊，一次波峰焊。

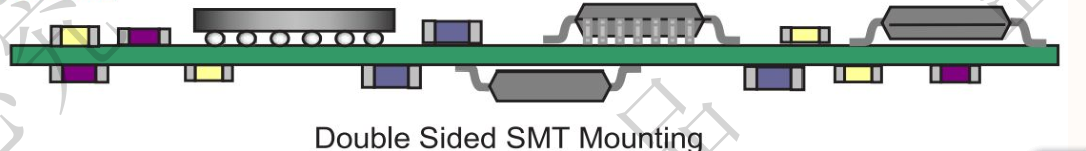

1.3 双面贴装

PCB设计时需要注意：重的元器件在一面，轻的元器件在一面。需要经过两次回流焊，先对重的一面进行回流焊，再对轻的一面进行回流焊。

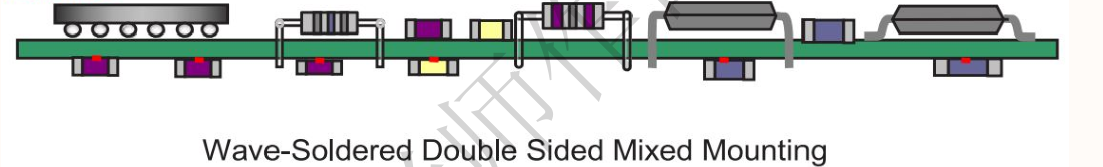

1.4 双面混装

双面混装加工工艺是最麻烦的，需要先进行两次回流焊，然后进行一次波峰焊，需要注意波峰焊的那一面需要红胶固定贴片元器件。
