IP协议的输出处理

1 IP协议的输出处理

1.1 原理介绍

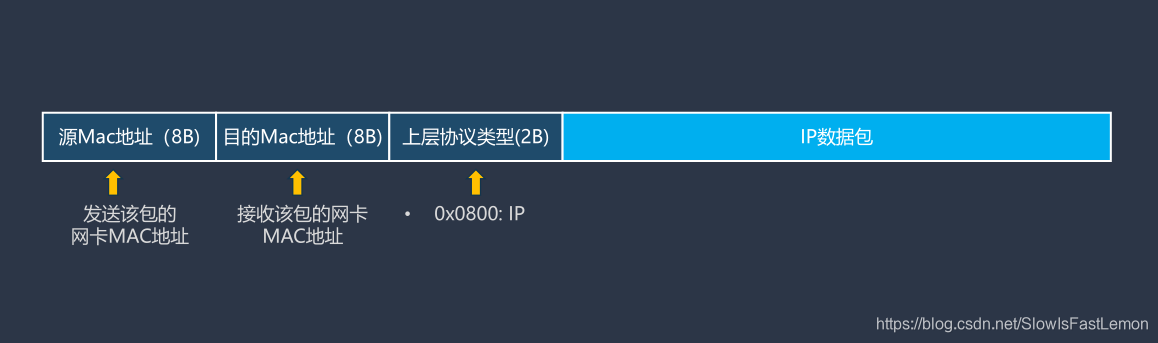

IP数据包的封装：

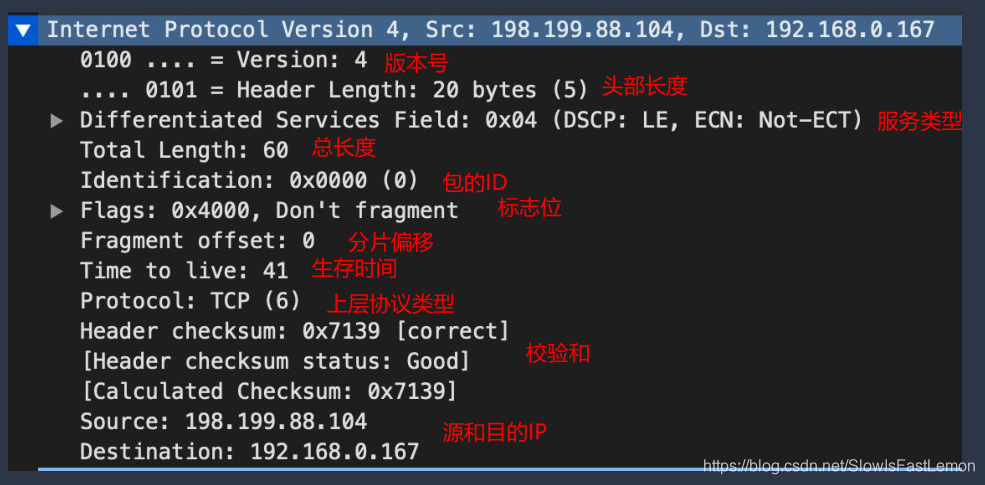

IP包头部数据格式(RFC791)：

1.2 代码实现

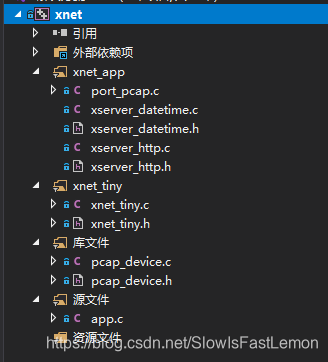

代码组织如下：

xnet_tiny.h中添加如下代码：

#define XNET_VERSION_IPV4                   4           // IPV4
#define XNET_IP_DEFAULT_TTL                 64         // 缺省的IP包TTL值

xnet_err_t xip_out(xnet_protocol_t protocol, xipaddr_t* dest_ip, xnet_packet_t * packet);

xnet_tiny.c中添加如下代码：

/**
 * 解析指定的IP地址，如果不在ARP表项中，则发送ARP请求
 * @param ipaddr 查找的ip地址
 * @param mac_addr 返回的mac地址存储区
 * @return XNET_ERR_OK 查找成功，XNET_ERR_NONE 查找失败
 */
xnet_err_t xarp_resolve(const xipaddr_t * ipaddr, uint8_t ** mac_addr) {
    if ((arp_entry.state == XARP_ENTRY_OK) && xipaddr_is_equal(ipaddr, &arp_entry.ipaddr)) {
        *mac_addr = arp_entry.macaddr;
        return XNET_ERR_OK;
    }

    xarp_make_request(ipaddr);
    return XNET_ERR_NONE;
}

/**
 * 将IP数据包通过以太网发送出去
 * @param dest_ip 目标IP地址
 * @param packet 待发送IP数据包
 * @return 发送结果
 */
static xnet_err_t ethernet_out (xipaddr_t * dest_ip, xnet_packet_t * packet) {
    xnet_err_t err;
    uint8_t * mac_addr;

    if ((err = xarp_resolve(dest_ip, &mac_addr) == XNET_ERR_OK)) {
        return ethernet_out_to(XNET_PROTOCOL_IP, mac_addr, packet);
    }
    return err;
}


/**
 * IP包的输出
 * @param protocol 上层协议，ICMP、UDP或TCP
 * @param dest_ip
 * @param packet
 * @return
 */
xnet_err_t xip_out(xnet_protocol_t protocol, xipaddr_t* dest_ip, xnet_packet_t * packet) {
    static uint32_t ip_packet_id = 0;
    xip_hdr_t * iphdr;

    add_header(packet, sizeof(xip_hdr_t));
    iphdr = (xip_hdr_t*)packet->data;
    iphdr->version = XNET_VERSION_IPV4;
    iphdr->hdr_len = sizeof(xip_hdr_t) / 4;
    iphdr->tos = 0;
    iphdr->total_len = swap_order16(packet->size);
    iphdr->id = swap_order16(ip_packet_id);
    iphdr->flags_fragment = 0;
    iphdr->ttl = XNET_IP_DEFAULT_TTL;
    iphdr->protocol = protocol;
    memcpy(iphdr->dest_ip, dest_ip->array, XNET_IPV4_ADDR_SIZE);
    memcpy(iphdr->src_ip, netif_ipaddr.array, XNET_IPV4_ADDR_SIZE);
    iphdr->hdr_checksum = 0;
    iphdr->hdr_checksum = checksum16((uint16_t *)iphdr, sizeof(xip_hdr_t), 0, 1);;

    ip_packet_id++;
    return ethernet_out(dest_ip, packet);
}
