1 位图数据结构

1.1 位图定义

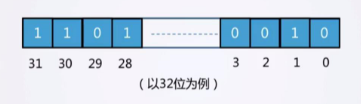

位图概述：

  • 位图是一组连续的标志位，每一位用于标识某种状态的有无。
    在这里插入图片描述

操作接口：

  • 初始化：将所有的位清零。
  • 设置某1位。
  • 清除某1位。
  • 寻找第一个置位的位置（从第0位开始）。

寻找第一个置位的位置：

  • 移位测试（稍慢）。
    在这里插入图片描述

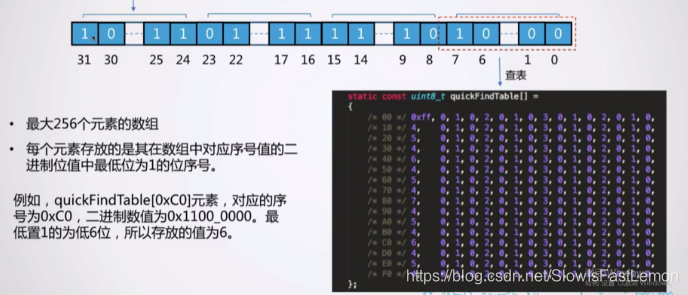

  • 分组查表（较快）。
    在这里插入图片描述

1.2 位图实现

位图结构定义：
在这里插入图片描述
位图初始化：
在这里插入图片描述
设置指定位：
在这里插入图片描述
清除指定位：
在这里插入图片描述

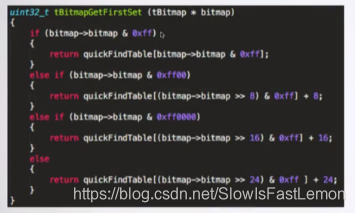

寻找第一个置位的位置（从第0位开始）：
在这里插入图片描述

在这里插入图片描述
tLib.h：

/*************************************** Copyright (c)******************************************************
** File name            :   tLib.h
** Latest modified Date :   2016-06-01
** Latest Version       :   0.1
** Descriptions         :   tinyOS所用的通用数据结构库文件。
**
**--------------------------------------------------------------------------------------------------------
** Created by           :   01课堂 lishutong
** Created date         :   2016-06-01
** Version              :   1.0
** Descriptions         :   The original version
**
**--------------------------------------------------------------------------------------------------------
** Copyright            :   版权所有，禁止用于商业用途
** Author Blog          :   http://ilishutong.com
**********************************************************************************************************/
#ifndef TLIB_H
#define TLIB_H

// 标准头文件，里面包含了常用的类型定义，如uint32_t
#include <stdint.h>

// 位图类型
typedef struct
{
	uint32_t bitmap;
}tBitmap;

/**********************************************************************************************************
** Function name        :   tBitmapInit
** Descriptions         :   初始化bitmap将所有的位全清0
** parameters           :   无
** Returned value       :   无
***********************************************************************************************************/
void tBitmapInit (tBitmap * bitmap);

/**********************************************************************************************************
** Function name        :   tBitmapPosCount
** Descriptions         :   返回最大支持的位置数量
** parameters           :   无
** Returned value       :   最大支持的位置数量
***********************************************************************************************************/
uint32_t tBitmapPosCount (void);

/**********************************************************************************************************
** Function name        :   tBitmapSet
** Descriptions         :   设置bitmap中的某个位
** parameters           :   pos 需要设置的位
** Returned value       :   无
***********************************************************************************************************/
void tBitmapSet (tBitmap * bitmap, uint32_t pos);

/**********************************************************************************************************
** Function name        :   tBitmapClear
** Descriptions         :   清除bitmap中的某个位
** parameters           :   pos 需要清除的位
** Returned value       :   无
***********************************************************************************************************/
void tBitmapClear (tBitmap * bitmap, uint32_t pos);

/**********************************************************************************************************
** Function name        :   tBitmapGetFirstSet
** Descriptions         :   从位图中第0位开始查找，找到第1个被设置的位置序号
** parameters           :   无
** Returned value       :   第1个被设置的位序号
***********************************************************************************************************/
uint32_t tBitmapGetFirstSet (tBitmap * bitmap);

#endif /* TLIB_H */

tBitmap.c：

/*************************************** Copyright (c)******************************************************
** File name            :   tBitmap.c
** Latest modified Date :   2016-06-01
** Latest Version       :   0.1
** Descriptions         :   tinyOS所用的位图数据结构。
**
**--------------------------------------------------------------------------------------------------------
** Created by           :   01课堂 lishutong
** Created date         :   2016-06-01
** Version              :   1.0
** Descriptions         :   The original version
**
**--------------------------------------------------------------------------------------------------------
** Copyright            :   版权所有，禁止用于商业用途
** Author Blog          :   http://ilishutong.com
**********************************************************************************************************/
#include "tLib.h"

/**********************************************************************************************************
** Function name        :   tBitmapInit
** Descriptions         :   初始化bitmap将所有的位全清0
** parameters           :   无
** Returned value       :   无
***********************************************************************************************************/
void tBitmapInit (tBitmap * bitmap)
{
	bitmap->bitmap = 0;
}

/**********************************************************************************************************
** Function name        :   tBitmapPosCount
** Descriptions         :   返回最大支持的位置数量
** parameters           :   无
** Returned value       :   最大支持的位置数量
***********************************************************************************************************/
uint32_t tBitmapPosCount (void)
{
	return 32;
}

/**********************************************************************************************************
** Function name        :   tBitmapSet
** Descriptions         :   设置bitmap中的某个位
** parameters           :   pos 需要设置的位
** Returned value       :   无
***********************************************************************************************************/
void tBitmapSet (tBitmap * bitmap, uint32_t pos)
{
	bitmap->bitmap |= 1 << pos;
}

/**********************************************************************************************************
** Function name        :   tBitmapClear
** Descriptions         :   清除bitmap中的某个位
** parameters           :   pos 需要清除的位
** Returned value       :   无
***********************************************************************************************************/
void tBitmapClear (tBitmap * bitmap, uint32_t pos)
{
	bitmap->bitmap &= ~(1 << pos);
}

/**********************************************************************************************************
** Function name        :   tBitmapGetFirstSet
** Descriptions         :   从位图中第0位开始查找，找到第1个被设置的位置序号
** parameters           :   无
** Returned value       :   第1个被设置的位序号
***********************************************************************************************************/
uint32_t tBitmapGetFirstSet (tBitmap * bitmap)
{
	static const uint8_t quickFindTable[] =
	{
	    /* 00 */ 0xff, 0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* 10 */ 4,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* 20 */ 5,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* 30 */ 4,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* 40 */ 6,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* 50 */ 4,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* 60 */ 5,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* 70 */ 4,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* 80 */ 7,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* 90 */ 4,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* A0 */ 5,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* B0 */ 4,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* C0 */ 6,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* D0 */ 4,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* E0 */ 5,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0,
	    /* F0 */ 4,    0, 1, 0, 2, 0, 1, 0, 3, 0, 1, 0, 2, 0, 1, 0
	};

	if (bitmap->bitmap & 0xff)
    {
        return quickFindTable[bitmap->bitmap & 0xff];
    }
    else if (bitmap->bitmap & 0xff00)
    {
        return quickFindTable[(bitmap->bitmap >> 8) & 0xff] + 8;
    }
    else if (bitmap->bitmap & 0xff0000)
    {
        return quickFindTable[(bitmap->bitmap >> 16) & 0xff] + 16;
    }
    else if (bitmap->bitmap & 0xFF000000)
    {
        return quickFindTable[(bitmap->bitmap >> 24) & 0xFF] + 24;
    }
    else
    {
        return tBitmapPosCount();
    }
}

参考资料：

  1. 【李述铜】从0到1自己动手写嵌入式操作系统
