Qt中的坐标系统

1 Qt中的坐标系统

1.1 坐标系统的概念

GUI操作系统都有特定的坐标系统，图形界面程序在坐标系统中进行窗口和部件的定位。

定位类型：

• 顶级窗口部件的定位。
• 窗口内部件的定位。
• 窗口部件的大小设置。

1.2 Qt中的坐标系统

Qt中的坐标系统：

• Qt使用统一的坐标系统定位窗口部件的位置和大小。
• Qt部件类提供成员函数在坐标系统中进行定位。
• QWidget类提供了窗口部件所需的坐标系统成员函数。

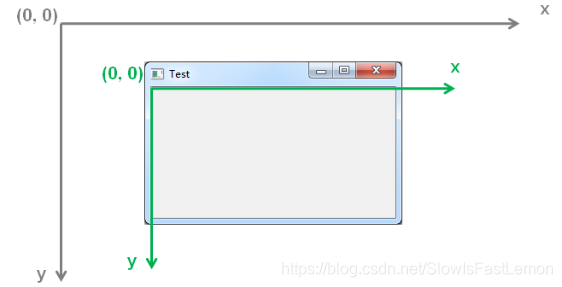

Qt中的几何坐标以左上角为原点：

• 水平为x轴，从左向右为正向。
• 垂直为y轴，从上到下为正向。

Qt中的GUI组件以左上角进行定位。

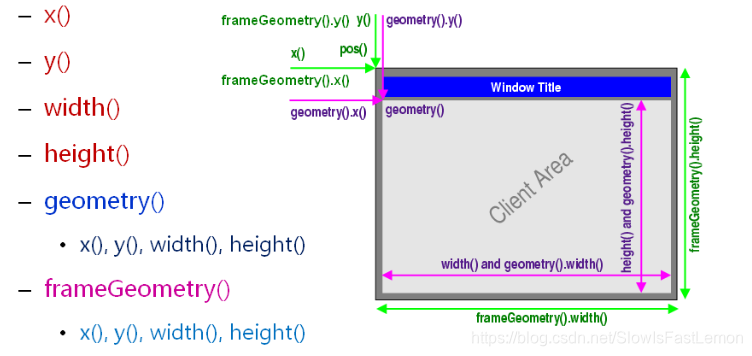

QWidget类中的坐标系统成员函数：

注意事项：geometry()和frameGeometry()中的几何数据必须在show()调用后才有效！这是由于要实现跨平台的特性，而不同的平台窗口的边框不同就会导致坐标几何数据不同，所以要在显示后调用才有效。

编程实验：Qt坐标系统初探

#include <QtGui>
#include <QDebug>
#include "Mainwindow.h"

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    MainWindow w;

    qDebug() << "Widget:";
    qDebug() << w.x();
    qDebug() << w.y();
    qDebug() << w.width();
    qDebug() << w.height();


    qDebug() << "Geometry:";
    qDebug() << w.geometry().x();
    qDebug() << w.geometry().y();
    qDebug() << w.geometry().width();
    qDebug() << w.geometry().height();

    qDebug() << "FrameGeometry:";
    qDebug() << w.frameGeometry().x();
    qDebug() << w.frameGeometry().y();
    qDebug() << w.frameGeometry().width();
    qDebug() << w.frameGeometry().height();

    w.show();

    return a.exec();
}

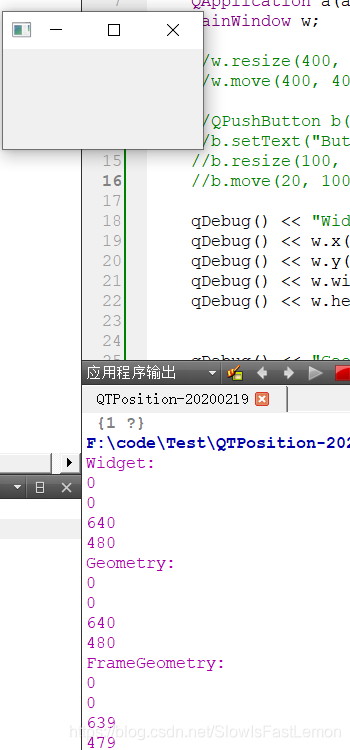

输出结果：

---

参考资料：

1. QT实验分析教程
