1 寄存器的分类

1.1 CPU寄存器

CPU寄存器（通用寄存器）：

通用寄存器（ARM中有37个）是CPU的组成部分，CPU的很多活动都需要通用寄存器的支持和参与。
专用指令执行、数据运算、变量处理、参数传递

1.2 外设寄存器

外设寄存器（SFR）：

SFR（special function register，特殊功能寄存器）不在CPU中，而存在于CPU的外设中，我们通过访问外设的SFR来编程操控这个外设，这就是硬件编程控制的方法。
用于控制外设的行为和工作方式。
寄存器值的配置需要根据芯片手册完成。

对于外设寄存器来说：
寄存器属于CPU外设的硬件组成部分。 CPU可以像访问内存一样访问寄存器。寄存器是CPU的硬件设计者制定的，目的是留作外设被编程控制的“活动开关”。正如汇编指令集是CPU的编程接口API一样，寄存器是外设硬件的软件编程接口API。使用软件编程控制某一硬件，其实就是编程读写该硬件的寄存器。编程操作寄存器类似于访问内存。寄存器中每个bit位都有特定含义，因此编程操作时需要位操作。单个寄存器的位宽一般和CPU的位宽一样，以实现最佳访问效率。

编程访问寄存器的方法：
汇编方式：

ldr r1, =0xE0200280
str r0, [r1]
mov r0, #0

C语言方式：

int p = (int )0x30008000;
*p = 16;

2 处理器中的关键寄存器

2.1 PC和SP寄存器

PC - 程序计数器（指令指针 IP）：

每执行一条指令，PC中的值就会发生变化
PC时钟保存下一条CPU要执行的指令地址

SP - 栈指针（Stack Pointer）：

始终指向栈空间的顶端，实现LIFO特性
保存中断断点、保存函数调用返回点、保存CPU现场数据等

2.2 PC 和 SP的使用案例 - 函数调用

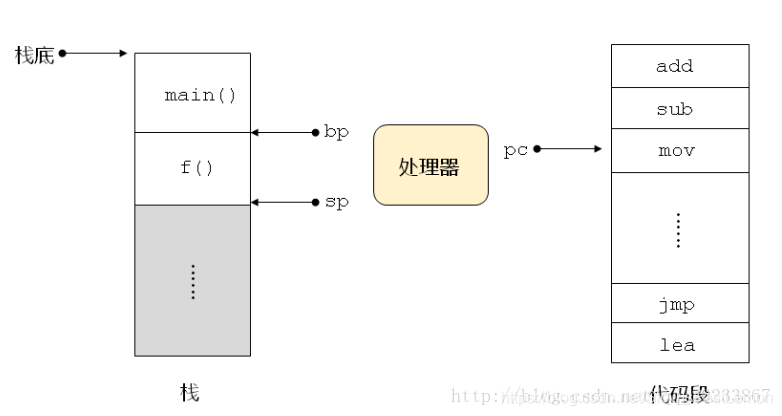

函数调用相关的寄存器：

在这里插入图片描述

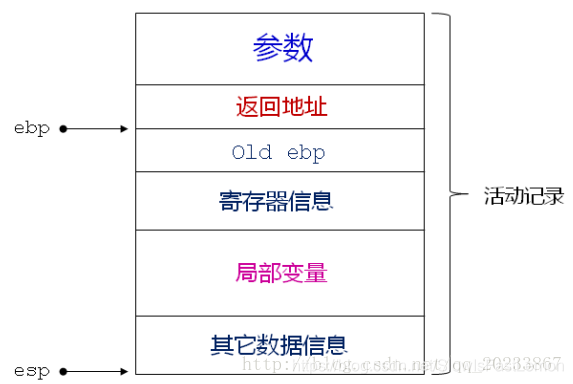

函数调用栈信息：
在这里插入图片描述

如上为linux系统的栈帧，window系统下的栈帧与linux系统下的栈帧略有差异：被调用保存的寄存器信息linux系统下位于old ebp下面，windows系统下则位于局部变量下。如下举例为windows系统。

函数调用相关汇编代码（intel格式）：

// C代码
#include <stdio.h>

void first(int a);
void second(int a);

int main(void)
{
    first(10);

    return 0;
}

void first(int a)
{
    printf("a = %d\n", a);

    a = 100;
    second(a);
}

void second(int a)
{
    printf("a = %d\n", a);
}

// C代码对应的汇编代码
void first(int a)
{
00A613D0  push        ebp
00A613D1  mov         ebp,esp
00A613D3  sub         esp,0C0h
00A613D9  push        ebx
00A613DA  push        esi
00A613DB  push        edi
00A613DC  lea         edi,[ebp-0C0h]
00A613E2  mov         ecx,30h
00A613E7  mov         eax,0CCCCCCCCh
00A613EC  rep stos    dword ptr es:[edi]
    printf("a = %d\n", a);
00A613EE  mov         esi,esp
00A613F0  mov         eax,dword ptr [a]
00A613F3  push        eax
00A613F4  push        0A65858h
00A613F9  call        dword ptr ds:[0A69114h]
00A613FF  add         esp,8
00A61402  cmp         esi,esp
00A61404  call        __RTC_CheckEsp (0A61140h)

    a = 100;
00A61409  mov         dword ptr [a],64h
    second(a);
00A61410  mov         eax,dword ptr [a]
00A61413  push        eax
00A61414  call        _second (0A61127h)
00A61419  add         esp,4
}
00A6141C  pop         edi
00A6141D  pop         esi
00A6141E  pop         ebx
00A6141F  add         esp,0C0h
00A61425  cmp         ebp,esp
00A61427  call        __RTC_CheckEsp (0A61140h)
00A6142C  mov         esp,ebp
00A6142E  pop         ebp
00A6142F  ret

#include <stdio.h>

void first(int a);
void second(int a);

int main(void)
{
00A61450  push        ebp
00A61451  mov         ebp,esp
00A61453  sub         esp,0C0h
00A61459  push        ebx
00A6145A  push        esi
00A6145B  push        edi
00A6145C  lea         edi,[ebp-0C0h]
00A61462  mov         ecx,30h
00A61467  mov         eax,0CCCCCCCCh
00A6146C  rep stos    dword ptr es:[edi]
    first(10);
00A6146E  push        0Ah
00A61470  call        _first (0A610A0h)
00A61475  add         esp,4

    return 0;
00A61478  xor         eax,eax
}
00A6147A  pop         edi
00A6147B  pop         esi
00A6147C  pop         ebx
00A6147D  add         esp,0C0h
00A61483  cmp         ebp,esp
00A61485  call        __RTC_CheckEsp (0A61140h)
00A6148A  mov         esp,ebp
00A6148C  pop         ebp
00A6148D  ret


void second(int a)
{
00A614A0  push        ebp
00A614A1  mov         ebp,esp
00A614A3  sub         esp,0C0h
00A614A9  push        ebx
00A614AA  push        esi
00A614AB  push        edi
00A614AC  lea         edi,[ebp-0C0h]
00A614B2  mov         ecx,30h
00A614B7  mov         eax,0CCCCCCCCh

void second(int a)
{
00A614BC  rep stos    dword ptr es:[edi]
    printf("a = %d\n", a);
00A614BE  mov         esi,esp
00A614C0  mov         eax,dword ptr [a]
00A614C3  push        eax
00A614C4  push        0A65858h
00A614C9  call        dword ptr ds:[0A69114h]
00A614CF  add         esp,8
00A614D2  cmp         esi,esp
00A614D4  call        __RTC_CheckEsp (0A61140h)
}
00A614D9  pop         edi
00A614DA  pop         esi
00A614DB  pop         ebx
00A614DC  add         esp,0C0h
00A614E2  cmp         ebp,esp
00A614E4  call        __RTC_CheckEsp (0A61140h)
00A614E9  mov         esp,ebp
00A614EB  pop         ebp
00A614EC  ret

// 下面对整个程序的汇编代码进行一一分析：
main:
int main(void)
{
    push        ebp
    mov         ebp,esp
    sub         esp,0C0h
    // 保存了EBP旧值，EBP指向了ESP所在位置，之后将ESP向下移动
    push        ebx
    push        esi
    push        edi
    // 保存相关寄存器信息
    lea         edi,[ebp-0C0h]
    mov         ecx,30h
    mov         eax,0CCCCCCCCh
    rep stos    dword ptr es:[edi]
    // 将增长栈帧中部分内容初始化为0CCCCCCCCh（主要用来存放局部变量）

    first(10);
    push        0Ah
    // 参数入栈
    call        _first (0A610A0h)
    // 注意call会做两件事情：返回地址入栈、执行被调函数

first：
    void first(int a)
{
    push        ebp
    mov         ebp,esp
    sub         esp,0C0h
    push        ebx
    push        esi
    push        edi
    lea         edi,[ebp-0C0h]
    mov         ecx,30h
    mov         eax,0CCCCCCCCh
    rep stos    dword ptr es:[edi]
    // 如上完成保存EBP旧值、栈帧增长、保存寄存器信息、初始化部分栈内存值

    printf("a = %d\n", a);
    mov         esi,esp
    // 留着后面做ESP校验的时候用

    mov         eax,dword ptr [a]
    push        eax
    push        0A65858h
    // 参数入栈，共两个参数，分别为第一个字符串参数和第二个整形参数

    call        dword ptr ds:[0A69114h]
    add         esp,8
    // 平衡栈：函数调用前后栈指针应该相同

    cmp         esi,esp
    call        __RTC_CheckEsp (0A61140h)
    // ESP校验

    a = 100;
    mov         dword ptr [a],64h
    second(a);
    mov         eax,dword ptr [a]
    push        eax
    call        _second (0A61127h)

second:
void second(int a)
{
    push        ebp
    mov         ebp,esp
    sub         esp,0C0h
    push        ebx
    push        esi
    push        edi
    lea         edi,[ebp-0C0h]
    mov         ecx,30h
    mov         eax,0CCCCCCCCh
void second(int a)
{
    rep stos    dword ptr es:[edi]
    printf("a = %d\n", a);
    mov         esi,esp
    mov         eax,dword ptr [a]
    push        eax
    push        0A65858h
    call        dword ptr ds:[0A69114h]
    add         esp,8
    cmp         esi,esp
    call        __RTC_CheckEsp (0A61140h)
}
    pop         edi
    pop         esi
    pop         ebx
    // 弹出之前保存的相关寄存器信息
    add         esp,0C0h
    cmp         ebp,esp
    call        __RTC_CheckEsp (0A61140h)
    mov         esp,ebp
    // ESP移动到EBP所指的位置
    pop         ebp
    ret
    // second函数返回
    add         esp,4
    // 平衡栈，first函数中调用second函数前后的栈指针相同
}
    pop         edi
    pop         esi
    pop         ebx
    add         esp,0C0h
    cmp         ebp,esp
    call        __RTC_CheckEsp (0A61140h)
    mov         esp,ebp
    pop         ebp
    ret
    // first函数返回
    add         esp,4
    // 平衡栈，first函数中调用second函数前后的栈指针相同

    return 0;
    xor         eax,eax
}
    pop         edi
    pop         esi
    pop         ebx
    add         esp,0C0h
    cmp         ebp,esp
    call        __RTC_CheckEsp (0A61140h)
    mov         esp,ebp
    pop         ebp
    ret
    // main函数返回

函数调用总结：

参数入栈
返回地址入栈
转去执行被调函数
1. 保存EBP旧值
2. 栈帧增长（ESP发生移动）
3. 保存相关寄存器信息（被调用者保存寄存器）
4. 初始化局部变量内存空间
5. 执行相关代码
6. 之前保存的相关寄存器信息出栈
7. ESP移动到EBP所指向位置
8. EBP旧值出栈
9. ret
平衡栈（此为外平栈，即由调用者平衡栈；另外还有内平栈）

参考资料：

嵌入式操作系统原理课
