buck-boost仿真模型，可实现双向充放电（附加说明文档） 高压侧220V 低压侧24V左右（由于电池充

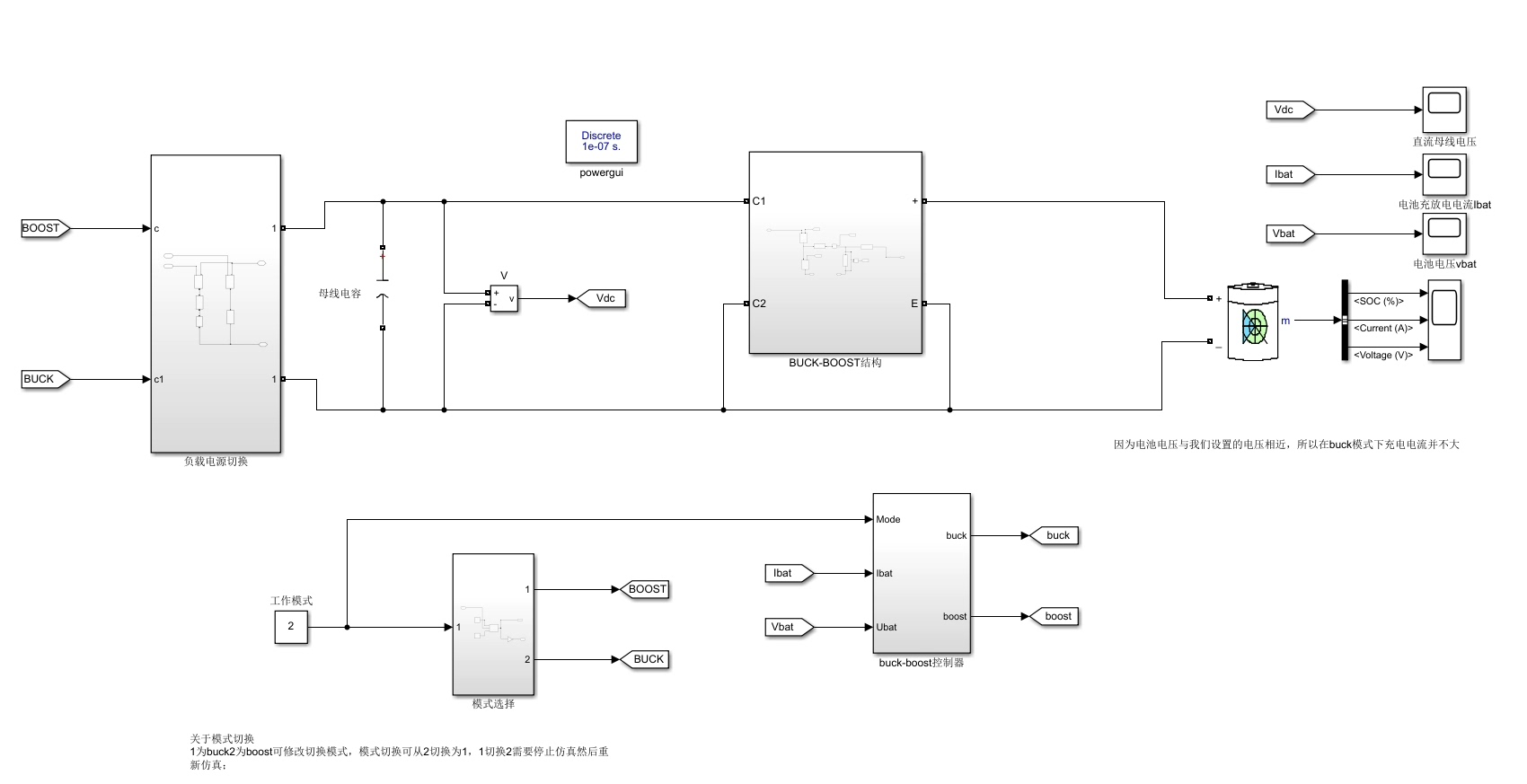

双向充放电的Buck-Boost仿真模型

在一个日益追求绿色能源与节能环保的社会里，高效且智能的电力管理变得至关重要。今天，我们将一起探讨一个双向充放电的Buck-Boost仿真模型，以及它是如何通过精确的电路设计和控制策略实现高压与低压侧之间的能量转换。

一、模型背景与需求

在许多应用场景中，如电动汽车充电或家庭能源管理，我们常常需要一种能够灵活进行充放电的设备。Buck-Boost电路正是一种能够满足这一需求的电路结构，它可以在高压侧（如220V）和低压侧（如24V）之间进行能量的双向流动。

二、电路设计与参数设定

该模型中，我们设定了高压侧为220V，低压侧电压在电池充电时会有所上升但大致维持在24V左右。这样的电压差异使得能量可以在两个方向上流动，实现充放电功能。为了确保电路的稳定性和效率，我们设定了以下参数：

• 高压侧电容Cdc=100uf，用于平滑电压波动并帮助维持稳定的直流输出。
• 低压侧电容C=10uf，同样用于稳定电压并帮助实现电流的平稳流动。
• 滤波电感L=2mH，它有助于控制电流的流动并减少电磁干扰。
• 开关频率设定为100khz，三角波的周期T即为开关周期（fs），这一设定确保了电路的高效工作和响应速度。

三、充放电方向与电流定义

在模型中，我们定义了蓄电池的充电电流方向为正，放电方向为负。这样的定义方式简单明了，能够直观地反映出能量的流动方向。

四、直流母线侧电阻设计

为了确保电路的安全和稳定运行，我们需要设计合适的电阻以限制电流和电压的波动。根据额定功率100W（该值可以根据实际需求进行调整）和给定的电压（220V），我们计算出直流母线侧的电阻设计值为500Ω，这一设计有助于平衡电能传输和能量损耗之间的关系。

五、仿真与实际应用

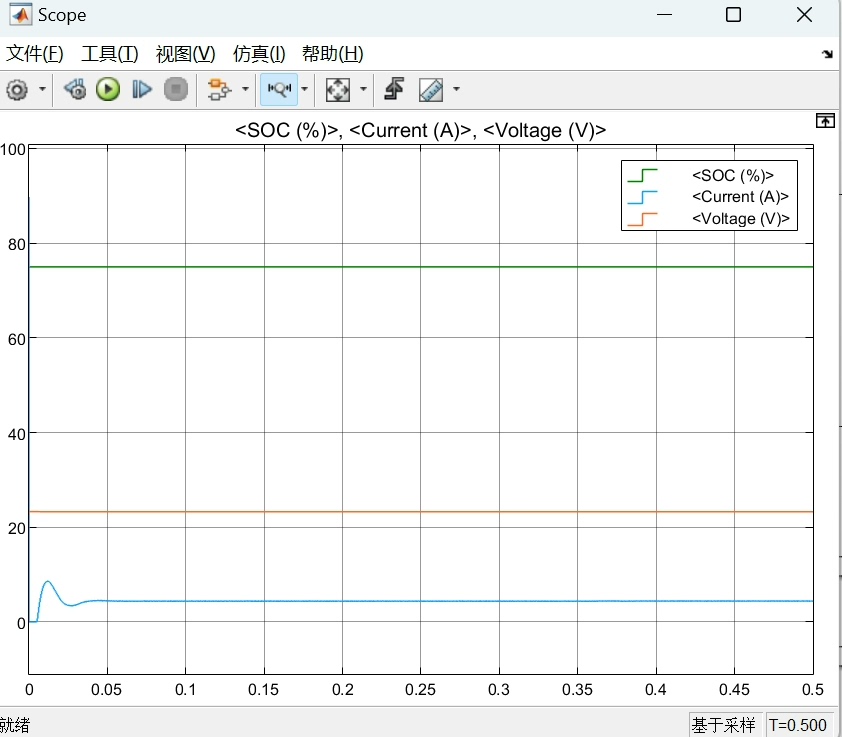

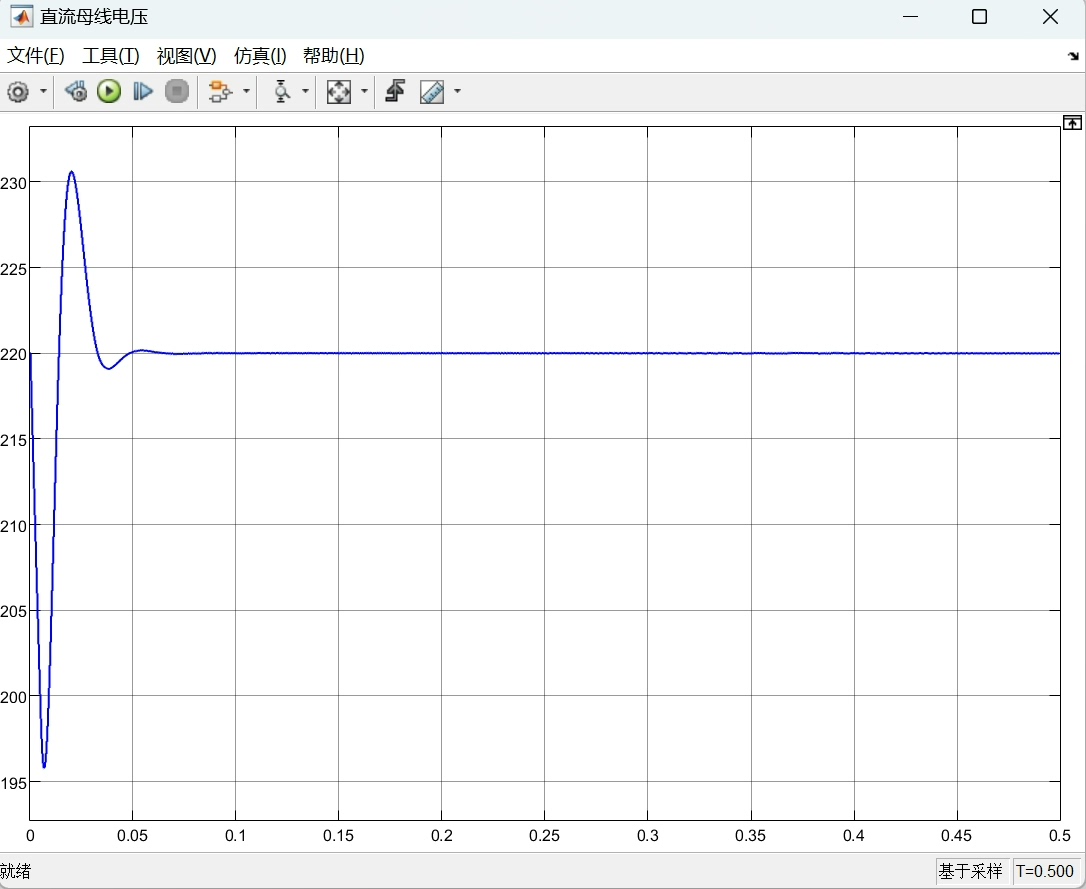

通过仿真，我们可以看到Buck-Boost电路在不同工作状态下的电压和电流变化情况。在充电时，低压侧的电流逐渐增大，高压侧的能量通过电路传递到低压侧并储存；在放电时，低压侧的能量则通过电路返回到高压侧或供给其他设备使用。整个过程中，电路的稳定性和效率都得到了很好的保障。

六、结语

通过这样一个Buck-Boost仿真模型，我们可以更深入地理解电力电子设备的工作原理和能量转换过程。随着技术的不断进步和应用场景的不断扩展，这类模型将在未来发挥更加重要的作用，为我们的生活和工业生产带来更多的便利和效益。

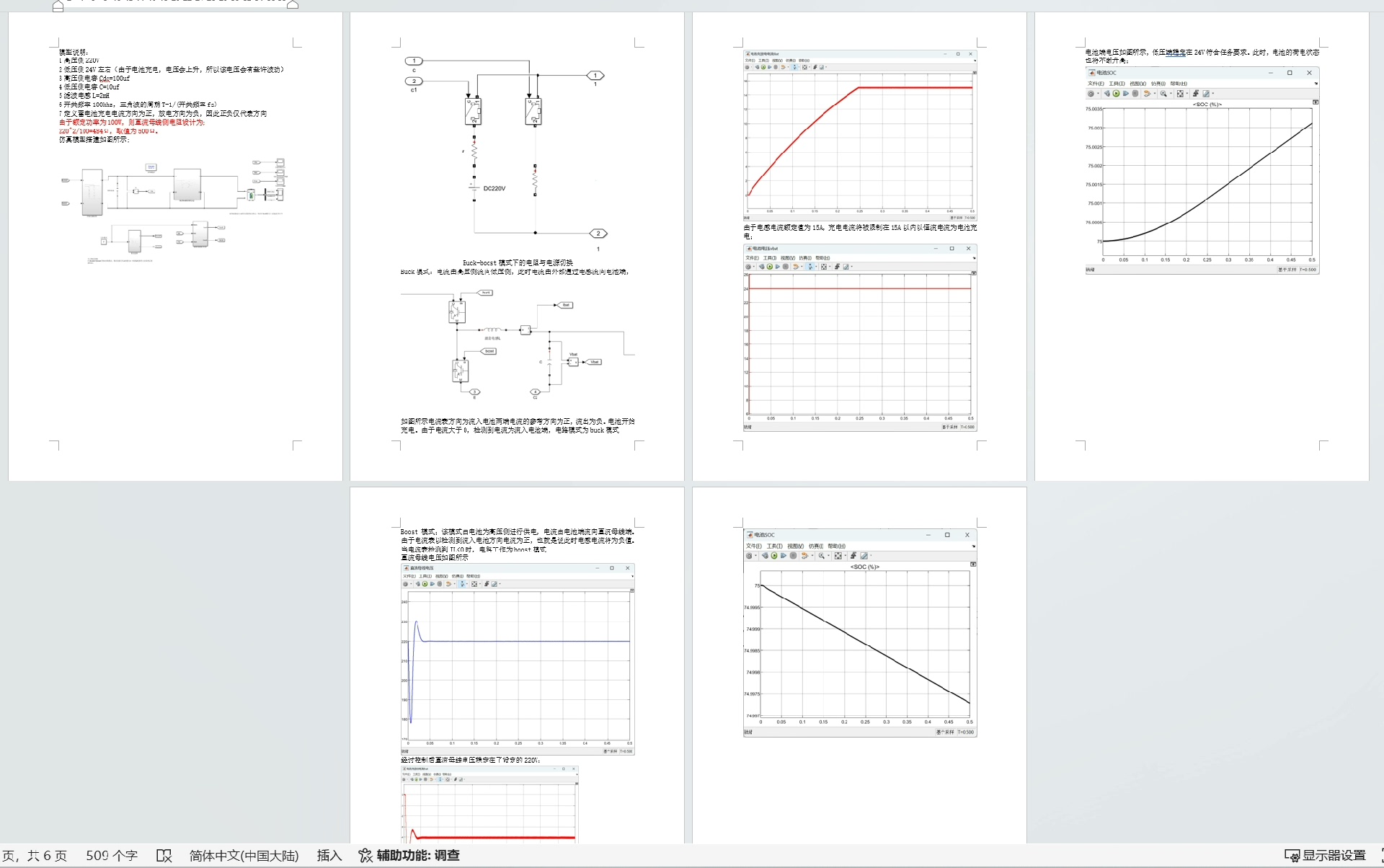

buck-boost仿真模型，可实现双向充放电（附加说明文档）
高压侧220V
低压侧24V左右（由于电池充电，电压会上升，所以该电压会有些许波动）
高压侧电容Cdc=100uf
低压侧电容C=10uf
滤波电感L=2mH
开关频率100khz，三角波的周期T=1/(开关频率fs)

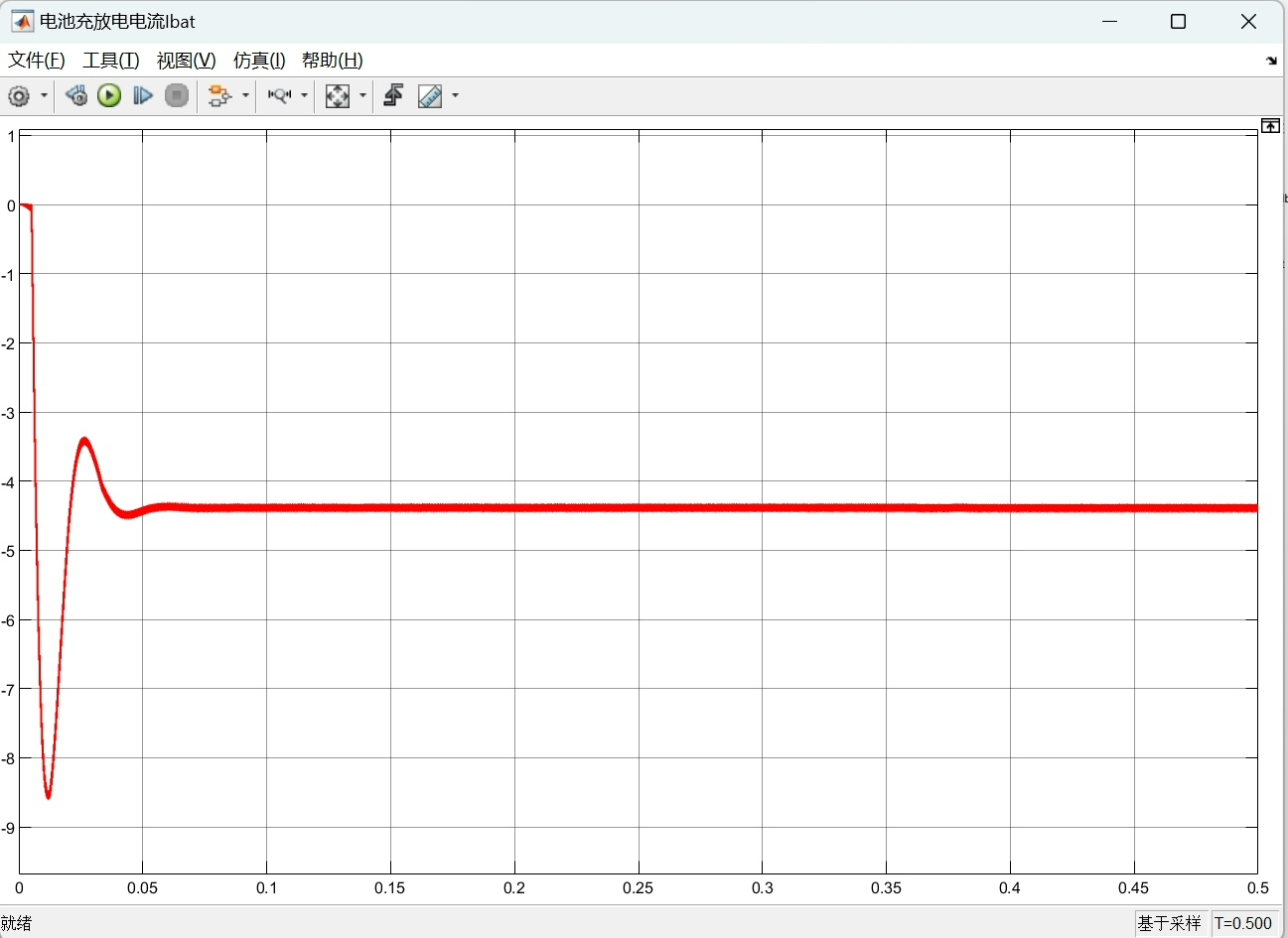

定义蓄电池充电电流方向为正，放电方向为负，因此正负仅代表方向
由于额定功率为100W（可修改），则直流母线侧电阻设计为;
220^2/100=484Ω，取值为500Ω。
