该博客分享了TI的TIDA-01028示波器前端设计，包括开源的PCB文件和设计指南。使用ADC12DJ3200作为核心组件，提供了详细的设计框图和效果展示。此外，还有专用的供电板和上位机软件供测评使用。感兴趣的读者可以查阅26页的复杂原理图进行深入学习。
https://www.ti.com/tool/TIDA-01028
完整的PCB相关文件都是开源的，还有一个设计文档可以参考学习。
原理图：tidrz70.pdf (4.68MB)
设计指南：tiduei2.pdf (6.15MB)

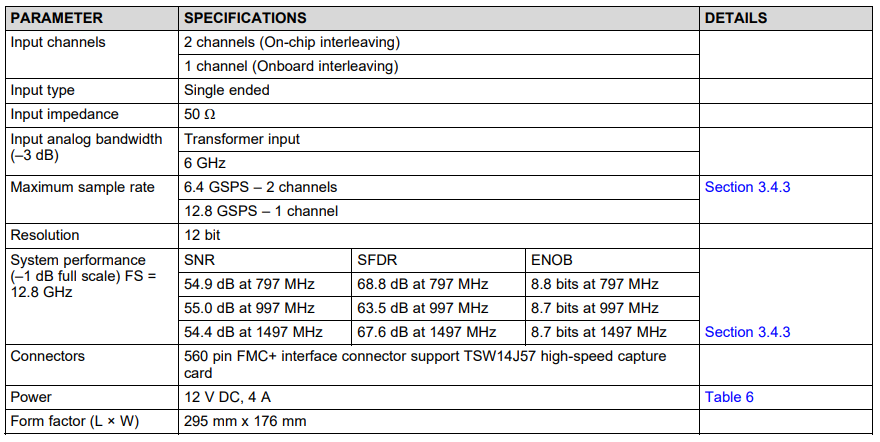

示波器前端规格：

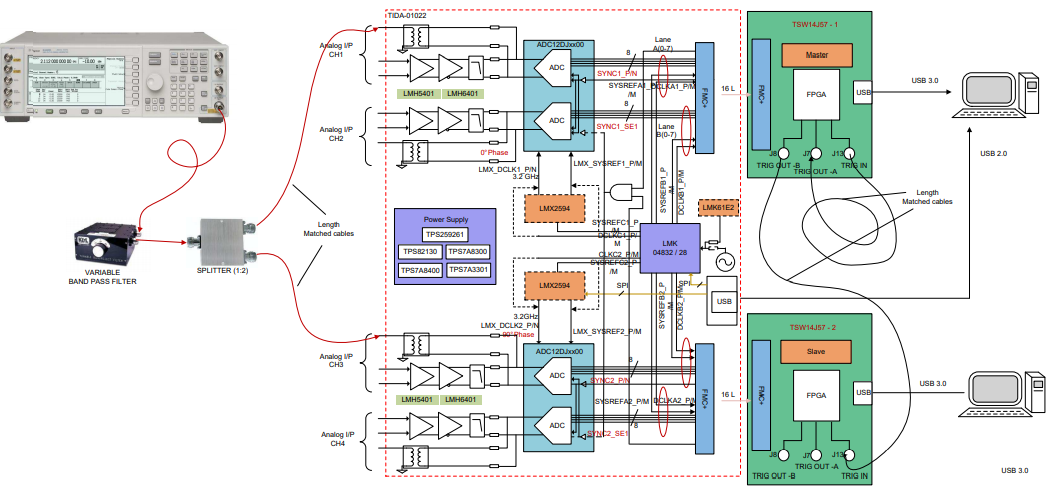

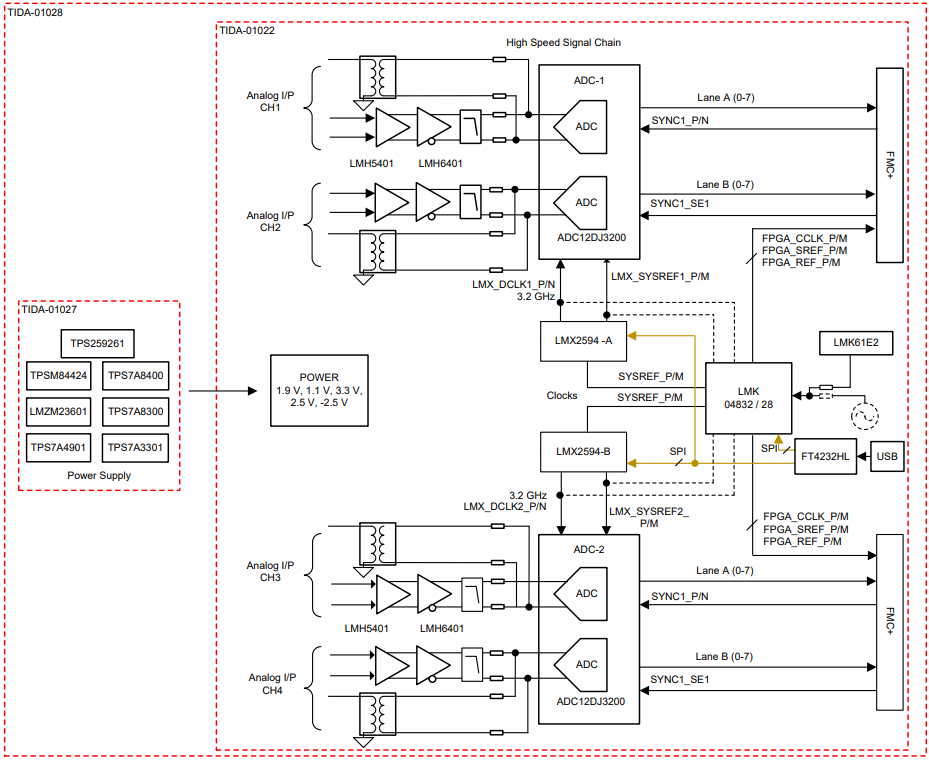

前端框图：

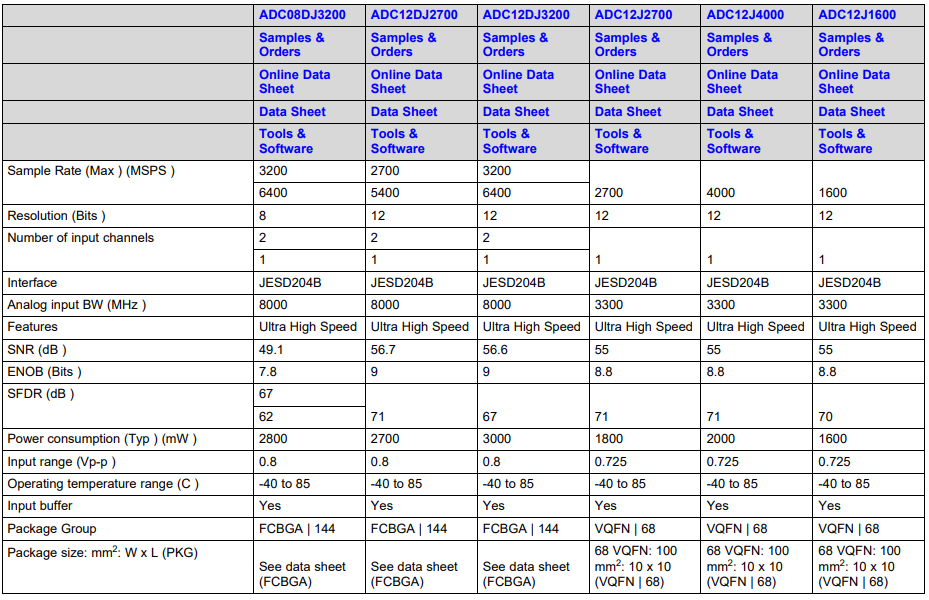

ADC采用ADC12DJ3200，规格如下：

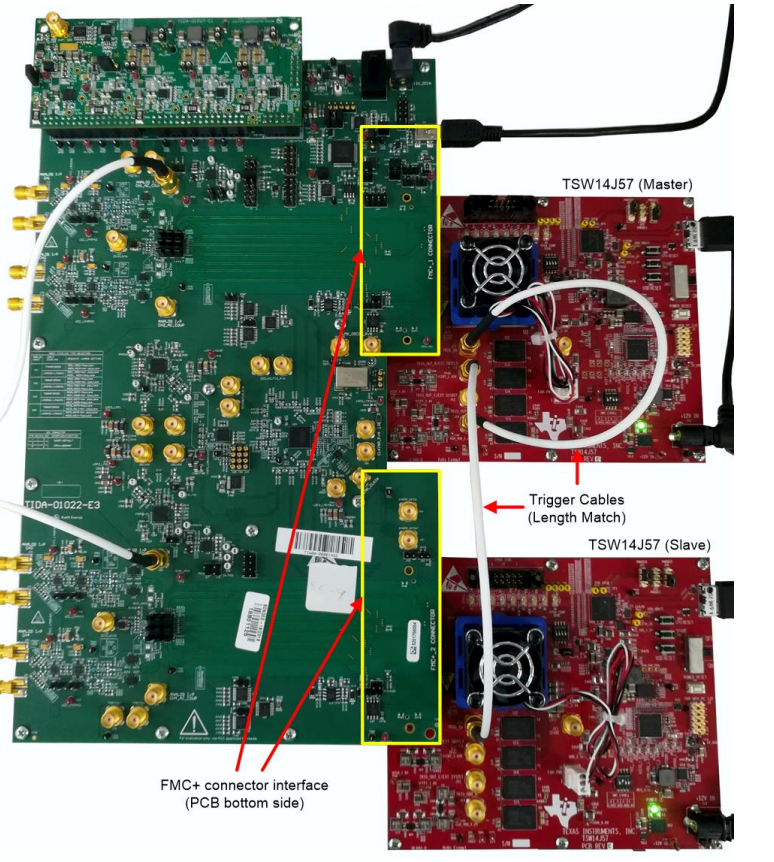

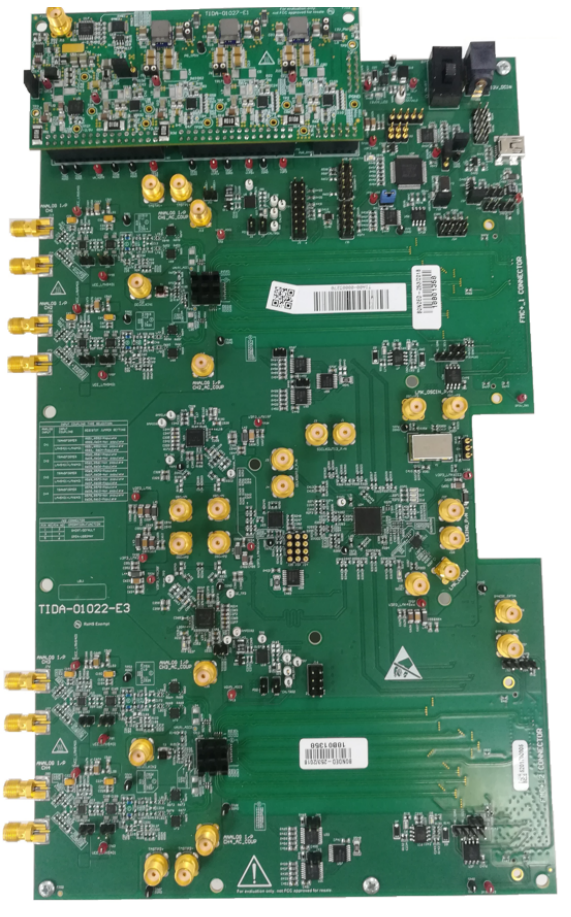

效果：

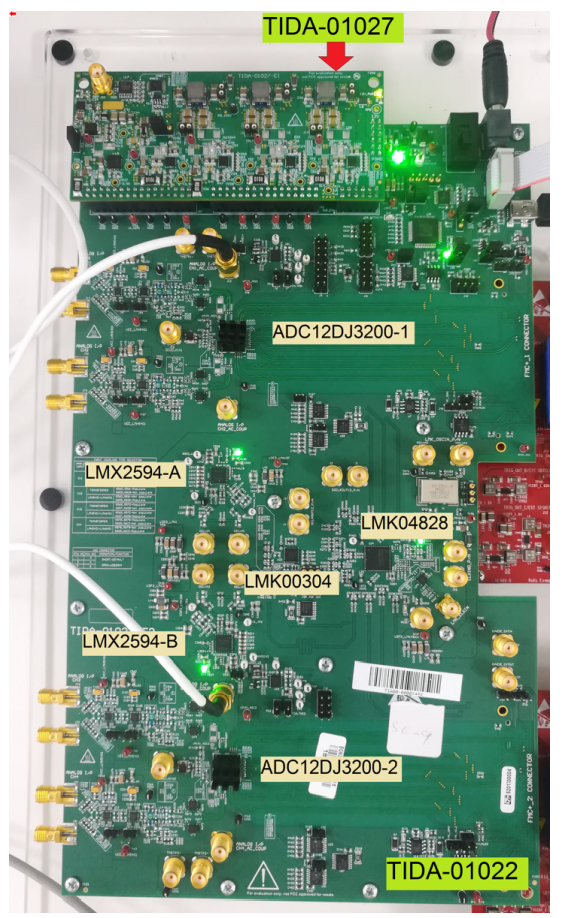

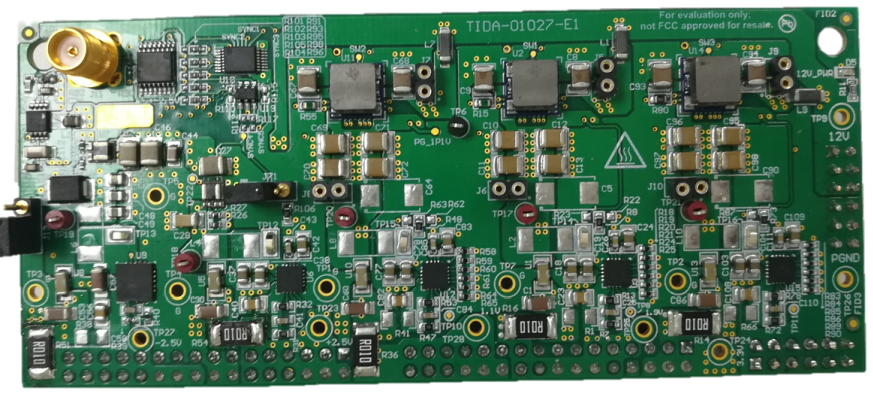

专用的供电板：

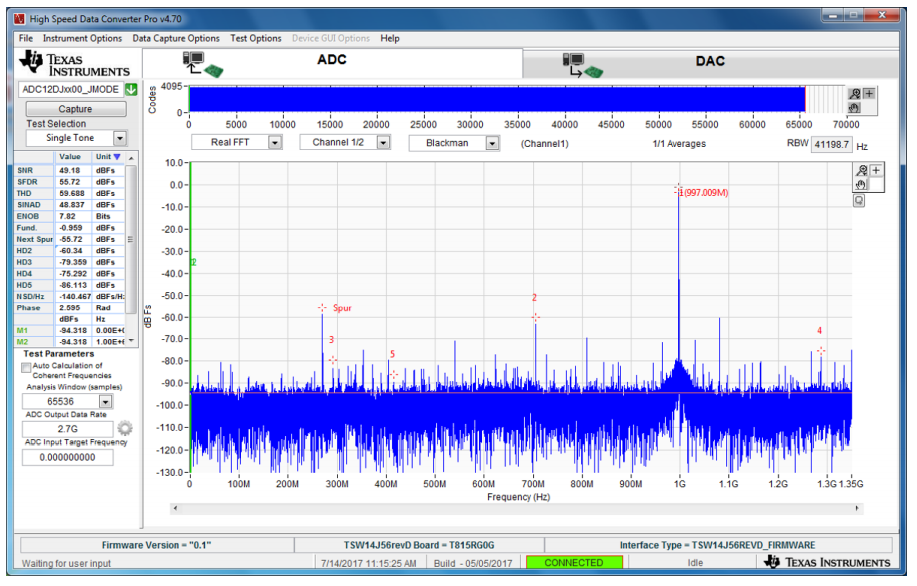

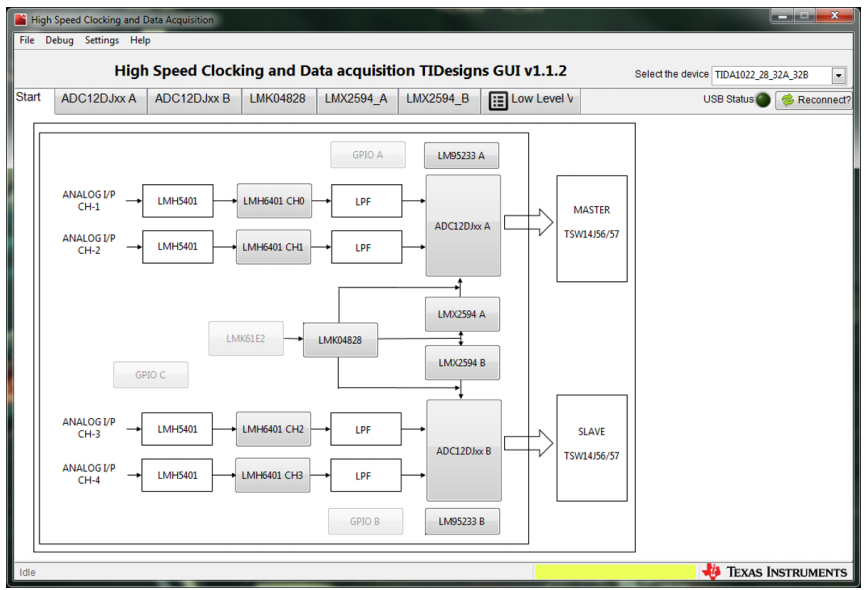

上位机软件，方便测评：

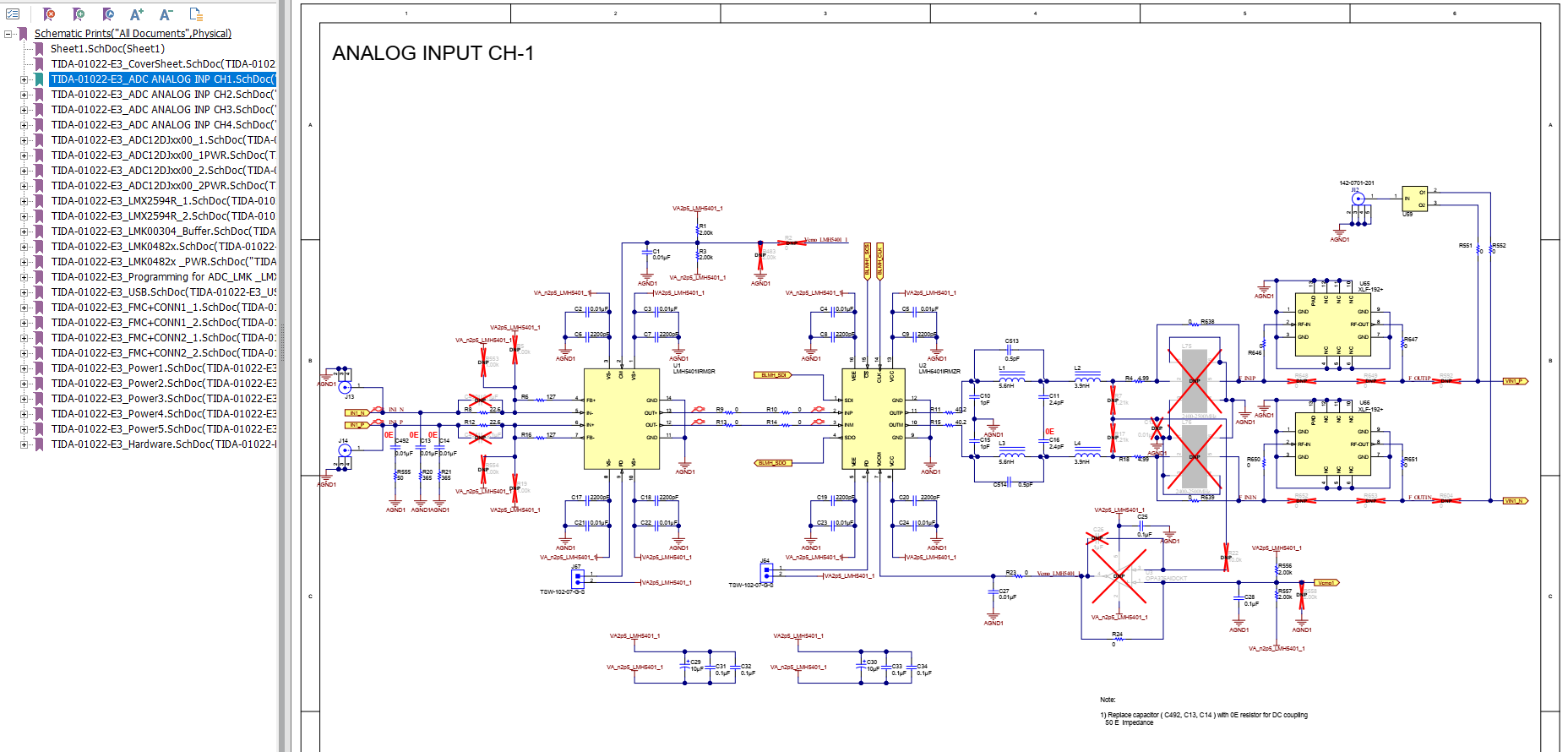

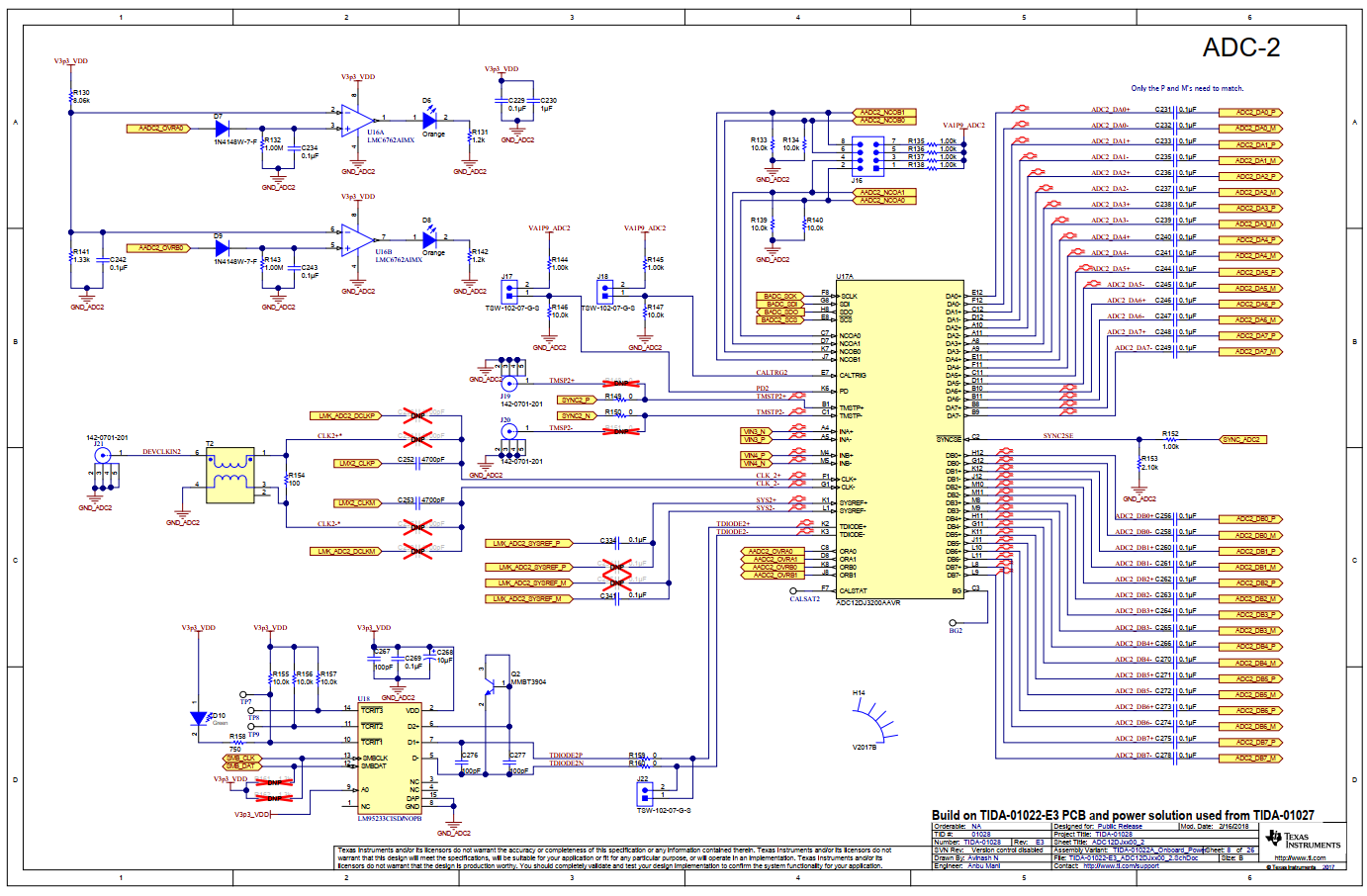

原理图比较复杂，一共26页，大家有兴趣可以看看：
