20220907_C52单片机学习笔记 | LED流水灯

已于 2022-09-07 14:02:26 修改
阅读量1.5k 收藏 6
点赞数 2
CC 4.0 BY-SA版权
分类专栏： C51单片机 文章标签： 单片机 学习 stm32
于 2022-09-07 14:02:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Shi_2333/article/details/126721127
本文介绍了C52单片机实现LED流水灯的步骤，包括原理图、设计思路、效果展示及优化方法。通过设置变量实现间隔时间的灵活调整，并探讨了数据类型的选择。同时提出了关于软件延迟函数运行机制、其他数据类型应用场景及do while循环嵌套运用的疑问。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.C52单片机和LED原理图



2.思路分析

  • 如何实现流水灯？

流水灯，顾名思义像水一样流过去，寄存器P2有8颗灯，按照顺序一个亮跳到下一个亮，OK ，我们先写二进制编码。

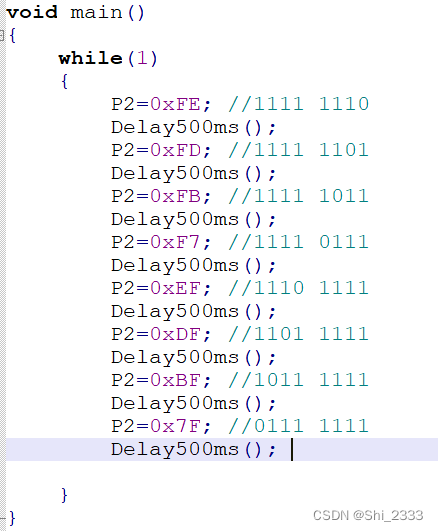

 如上图所示，D1亮-延迟-其余灯灭-延迟，D2亮-延迟-其余灯灭-延迟——D8亮-延迟-其余灯灭-延迟，再次回到D1（循环），这不，主函数就来了~ 根据LED闪烁的笔记，可以直接将延迟函数复制过来直接使用。



&nbs
