本文介绍了STM32 MCU的结构，包括控制单元、从属单元和总线矩阵，详细阐述了Cortex-M3内核、DMA控制器以及GPIO、USART等接口。此外，还探讨了STM32的存储器映像，将程序存储器、数据存储器和输入输出端口组织在同一地址空间。最后，解析了STM32的系统时钟树，包括时钟源、预分频器和设备时钟，强调了通过RCC寄存器进行时钟控制的重要性。
1. stm32 mcu简介
1.1 stm32 mcu结构
1.2 STM32 MCU存储器映像
1.3 STM32 MCU系统时钟树
1.4 Cortex-M3简介

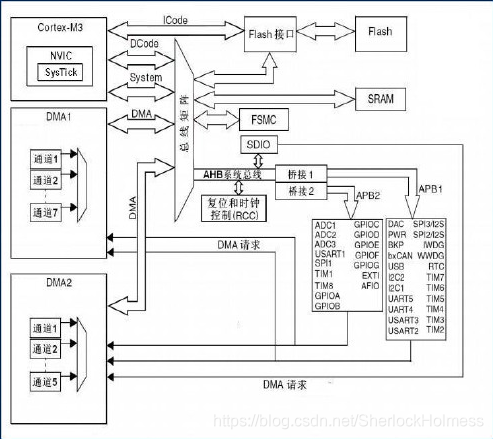

1.1 stm32 mcu结构
- 由控制单元、从属单元和总线矩阵三大部分组成，控制单元和从属单元通过总线矩阵相连接
- 控制单元包括Cortex-M3内核和两个DMA控制器（DMA1和DMA2）
- 从属单元包括存储器（Flash和SRAM等）和设备（连接片外设备的接口和片内设备）
- 连接片外设备的接口有并行接口和串行接口，并行接口即通用IO接口GPIO，串行接口有 USART、SPI、I2C、USB和CAN等
- 片内设备有定时器TIM、模数转换器ADC和数模转换器DAC等
1.2 STM32 MCU存储器映像
程序存储器、数据存储器和输入输出端口寄存器被组织在同一个4GB的线性地址空间内
| 地址范围 | 设备名称 |
| 0X |
