软件工程白盒测试之逻辑覆盖

    逻辑覆盖是以程序内部的逻辑结构为基础的设计测试 用例的技术。它属白盒测试，一般来说，逻辑覆盖分为4个分支，语句覆盖 • 条件覆盖 • 分支覆盖 • 条件组合覆盖。下面一一来说。

先给出一个流程图：

一、语句覆盖：

设计测试用例，使得每个可执行的语句都要被执行一次，如上图的路线a->c->e就将4个可执行语句覆盖了。我们将该路线的判断语句进行合并，记住要考虑对应的情况，如果为F要取反。

取得满足条件的测试用例【（2，0，4），（2，0，3）】

二、分支覆盖

分支覆盖就是设计若干个测试用例， 运行被测程序，使得程序中每个判断的取真分支和取假分支至少经历一次。如上图，我们选择a->b->d，a->c->e就将所有的判断分支都走过了一遍。我们也像上面一样推导条件：

于是满足条件的测试用例【（1，0，1），（1，2，1）】

a->c->e满足条件的为【（2，0，4），（2，0，3）】（具体过程在一中已经推导）

三、条件覆盖

就是设计若干个测试用例， 运行被测程序，使得程序中每个判断的每个条件（按一个条件为单位）的可能取值至少执行一次。 例如上图中：

对于第一个判断：

    条件A>1，取真为T1，取假为F1

    条件 B＝0 取真为T2 ，取假为F2

对于第二个判断：

   条件 A=2，取真为T3，取假为F3

   条件 X>1，取真为T4，取假为F4

由此，我们可以根据路径a->b->e的不同取值来满足条件覆盖，如下：

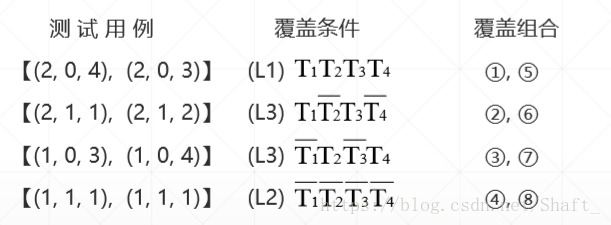

四、条件组合覆盖

条件组合覆盖就是设计足够的测试用例，运行被测程序，使得每个判断（按一个条件框为单位）的所有可能的条件取值组合至少执行一次。

由此：
