物联网智慧教室项目6

D6人机交互功能（stm32）

6.1中文字库生成原理

点阵字体及字符编码

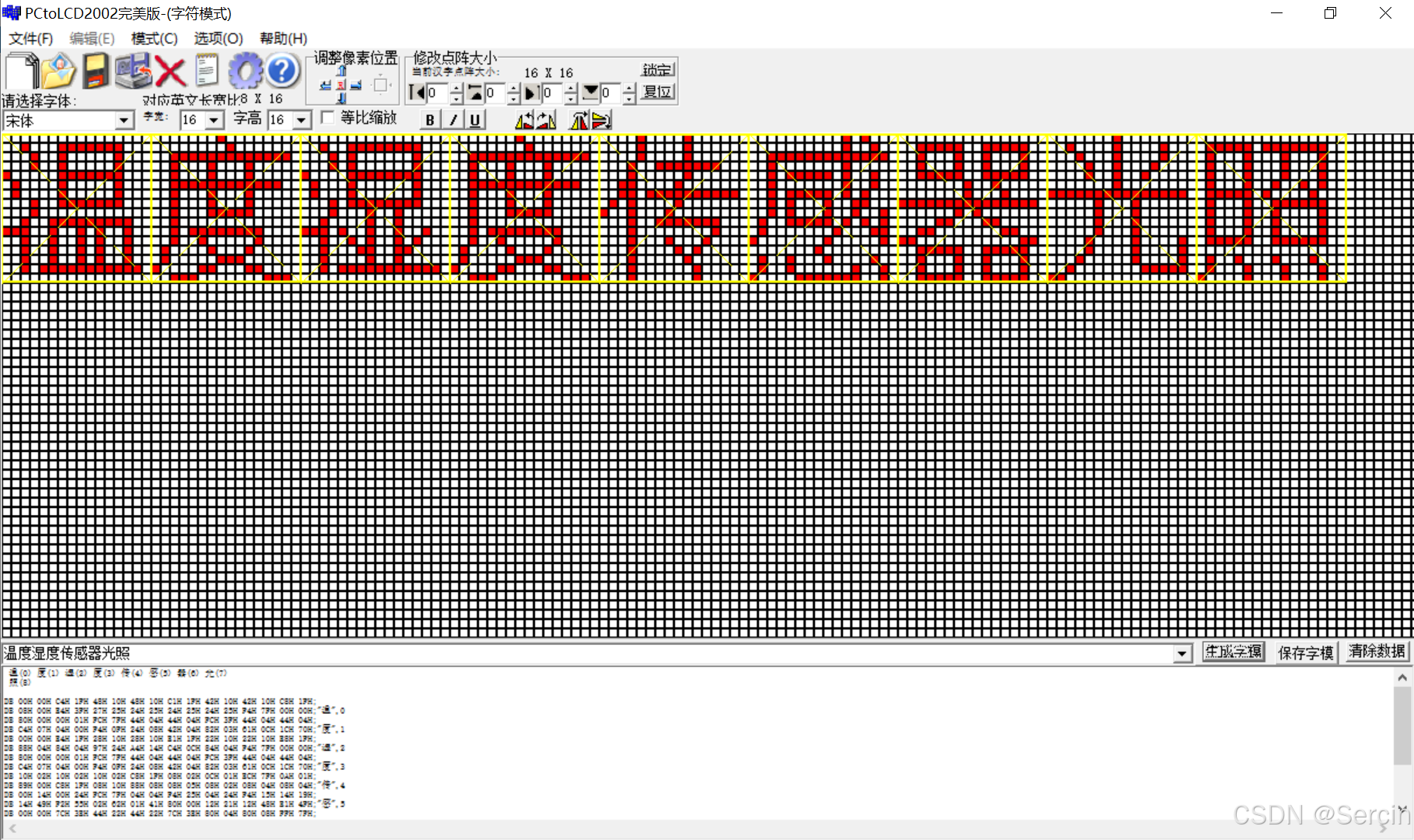

点阵字体

  字符编码

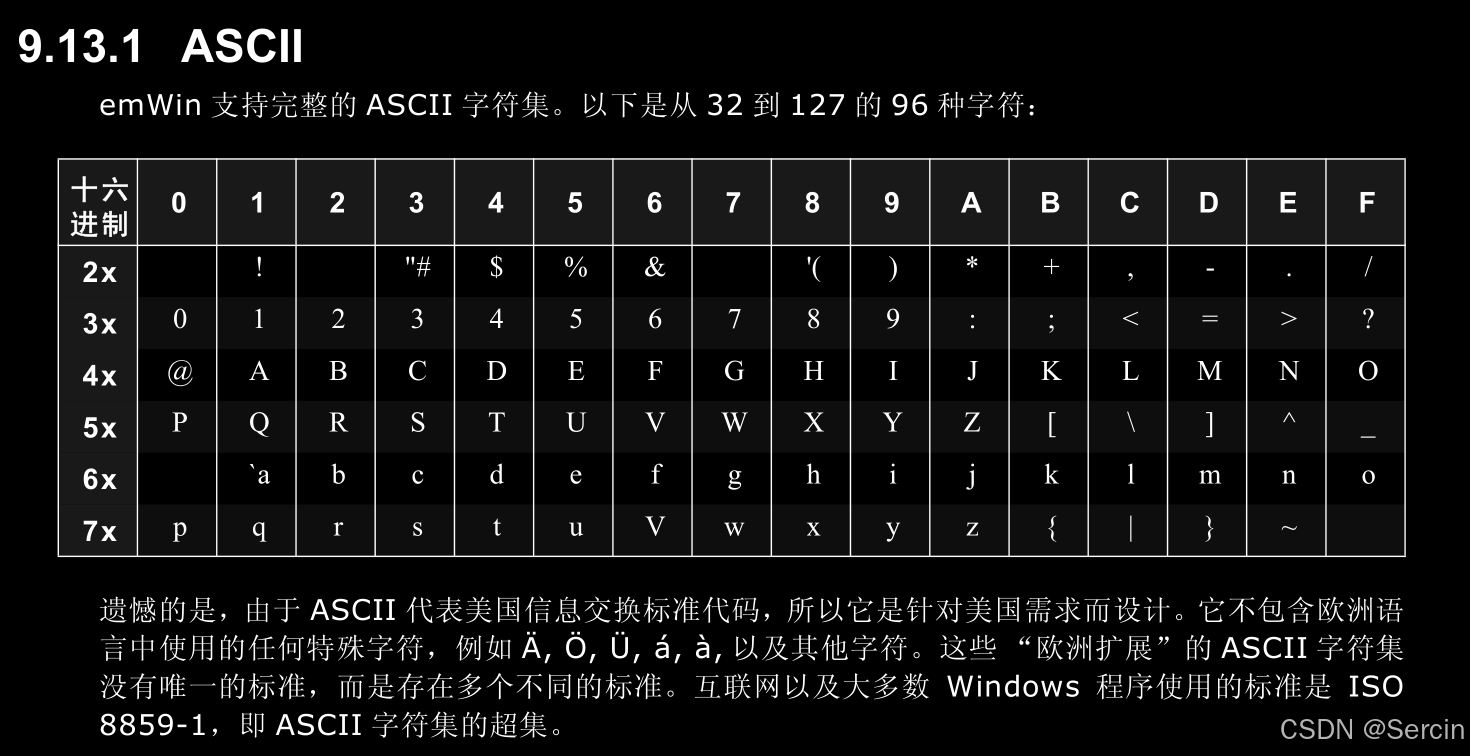

ASCII

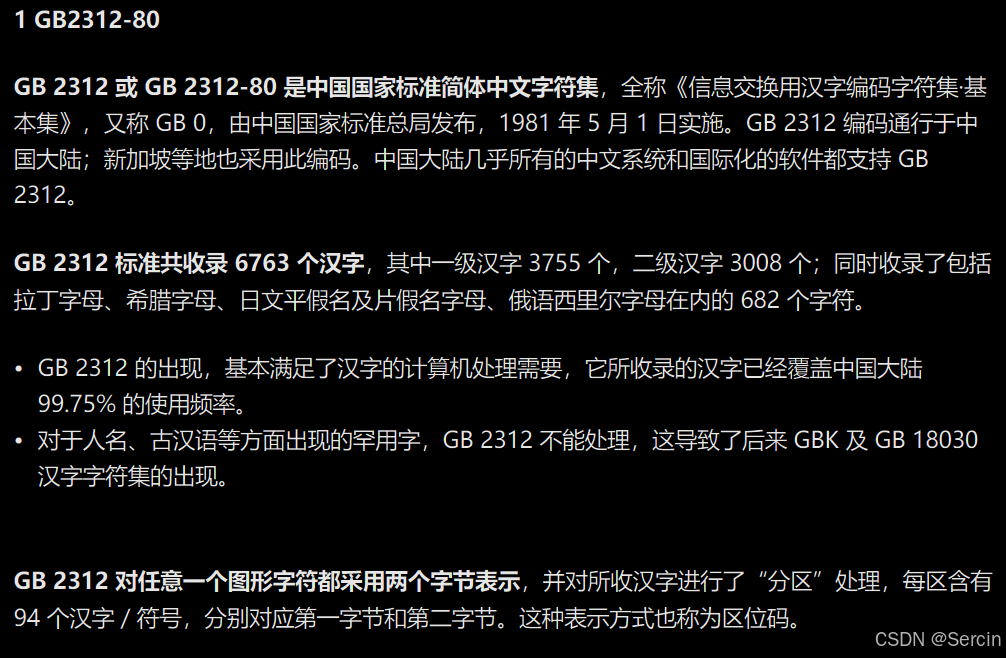

GB2312

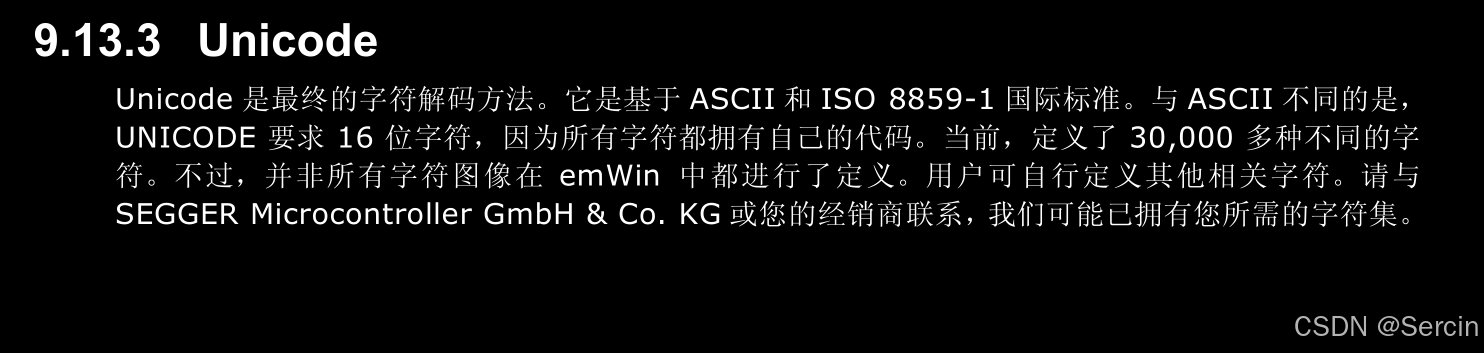

Unicode

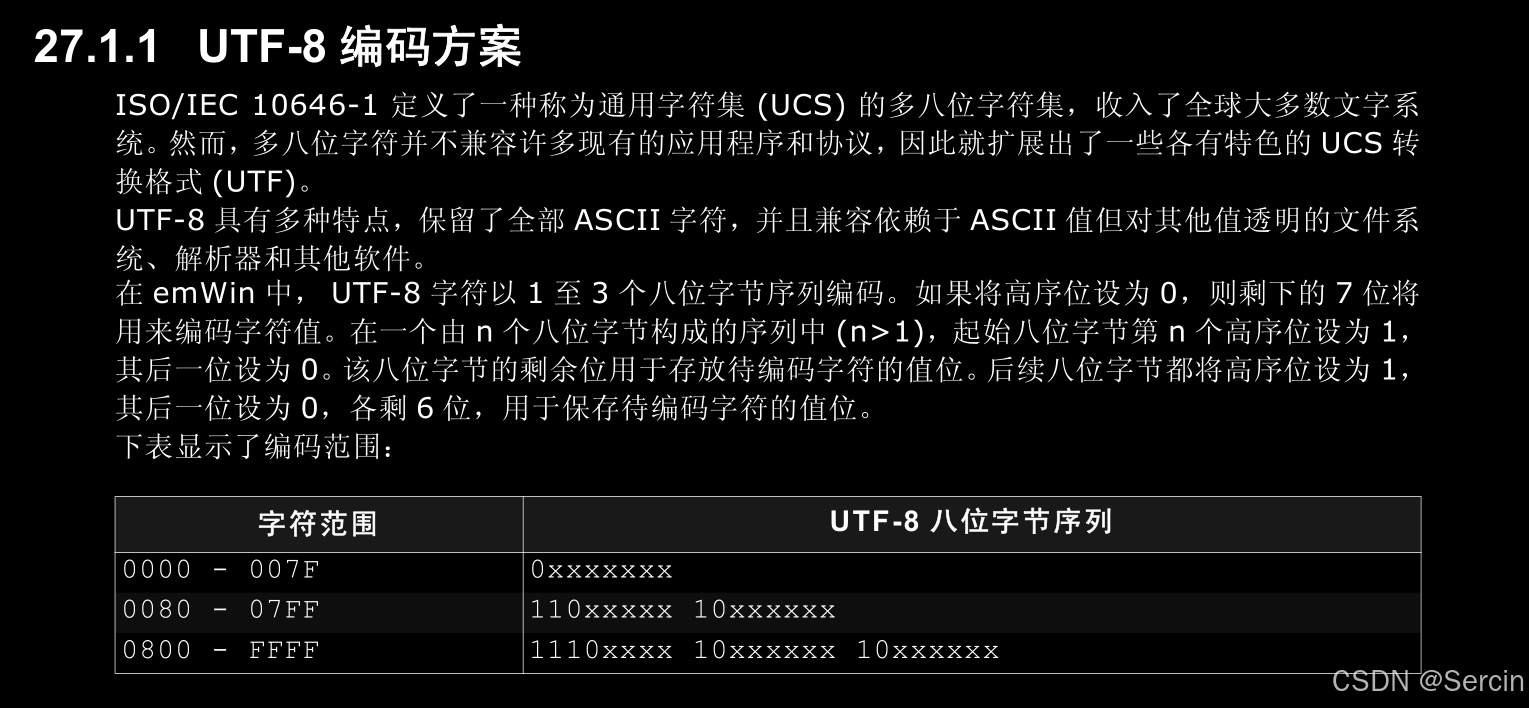

UTF-8

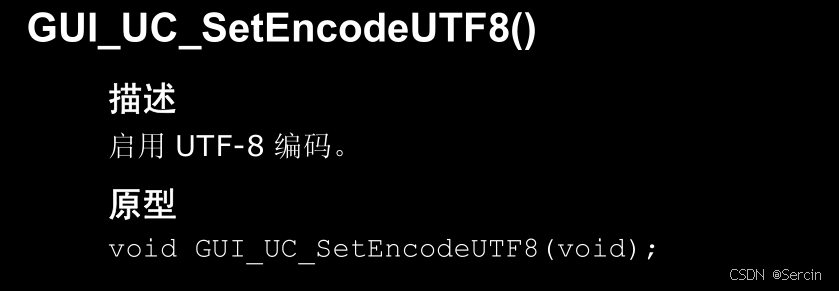

只要在点阵显示之前，进行调用一次就可以，一般都是在我们GUI_INIT 之后

 emWin中文手册27章

 emWin创建中文字库

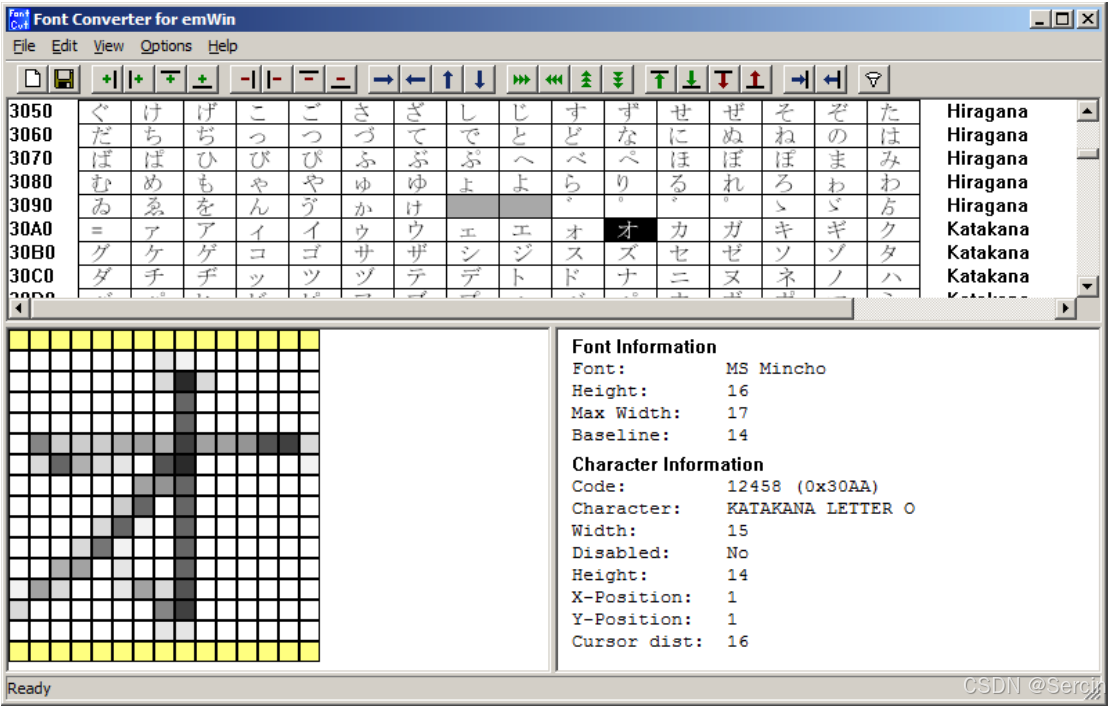

 FontCvtST

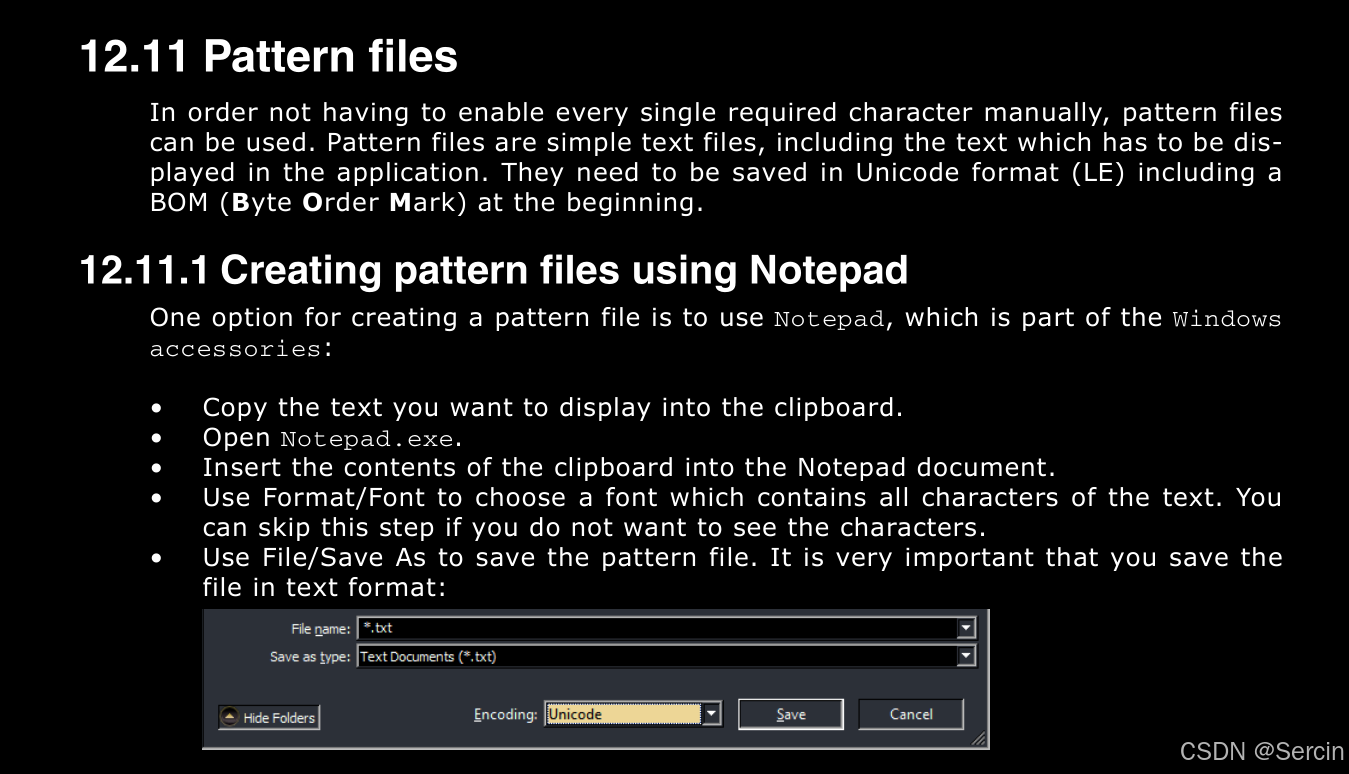

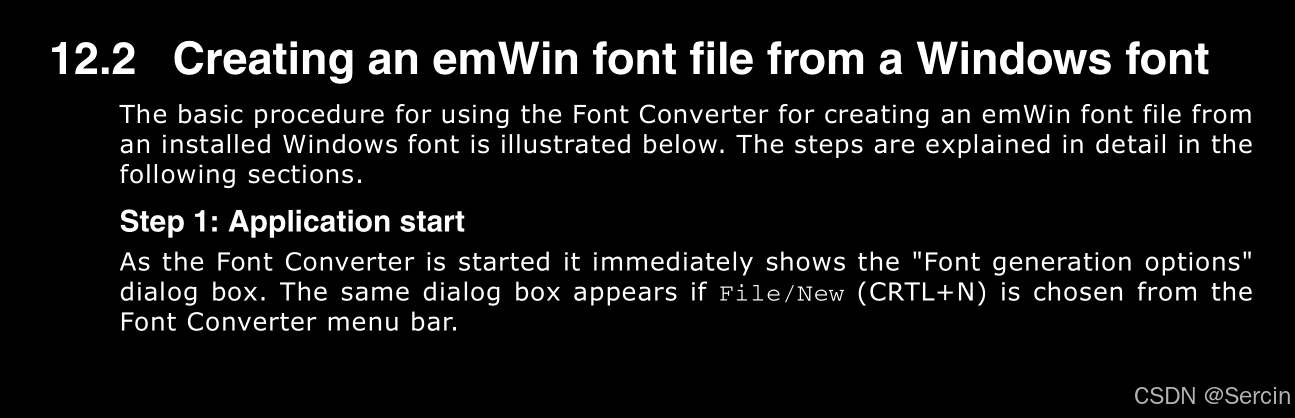

官方英文文档第十二章

基于windows字库创建emWin字库

生成全部字库，需要占用35.2MB   STM32 flash也就是几百k

  创建小型字库

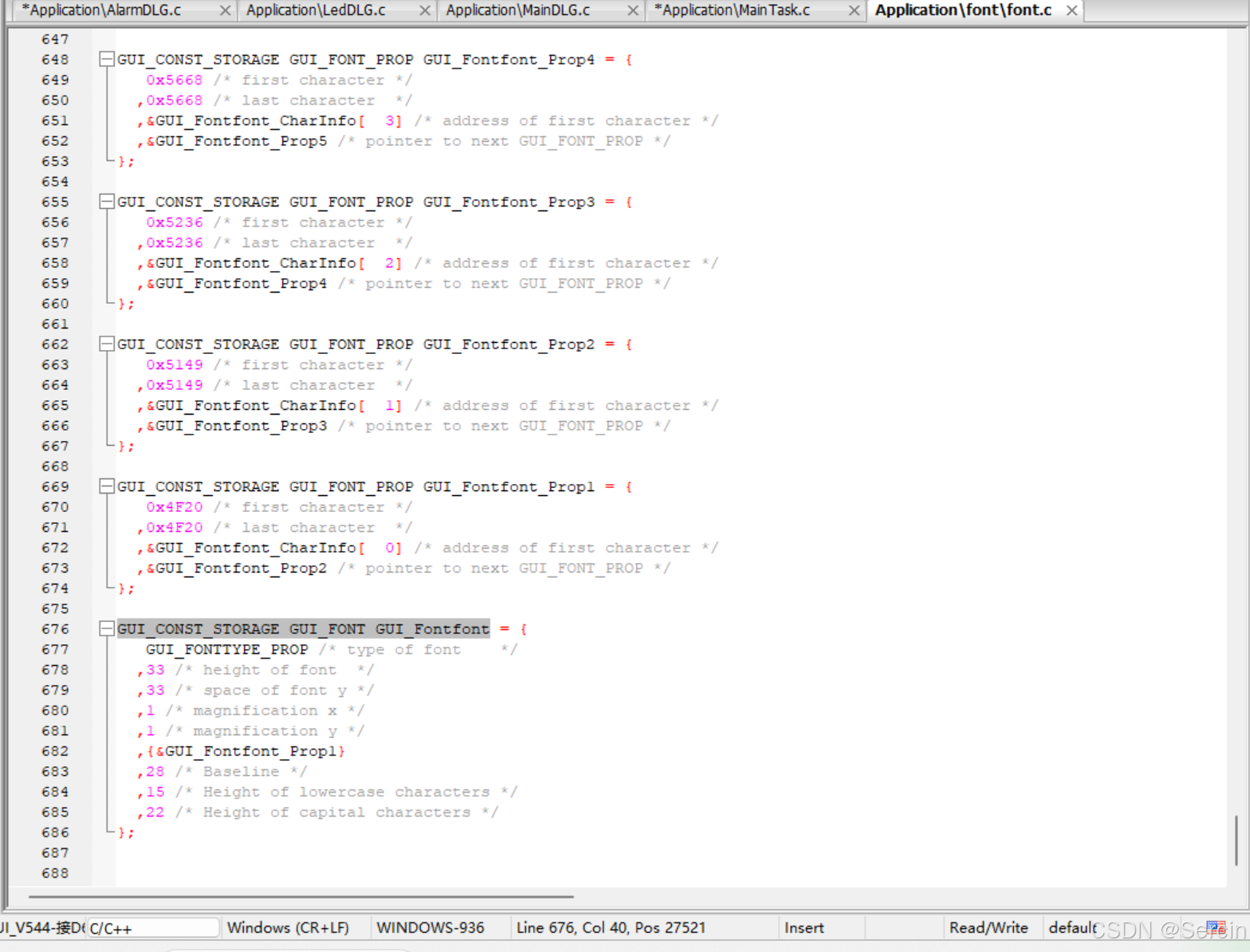

生成项目所需中文字库

温度
湿
光照
报警
灯光
风扇
传感器
控制

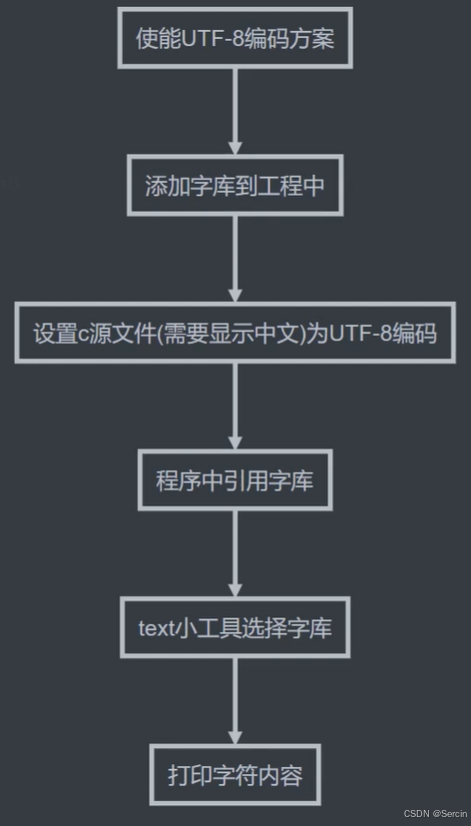

D6.2实现界面中文显示

 第一步结果

 第三步结果

第四步结果

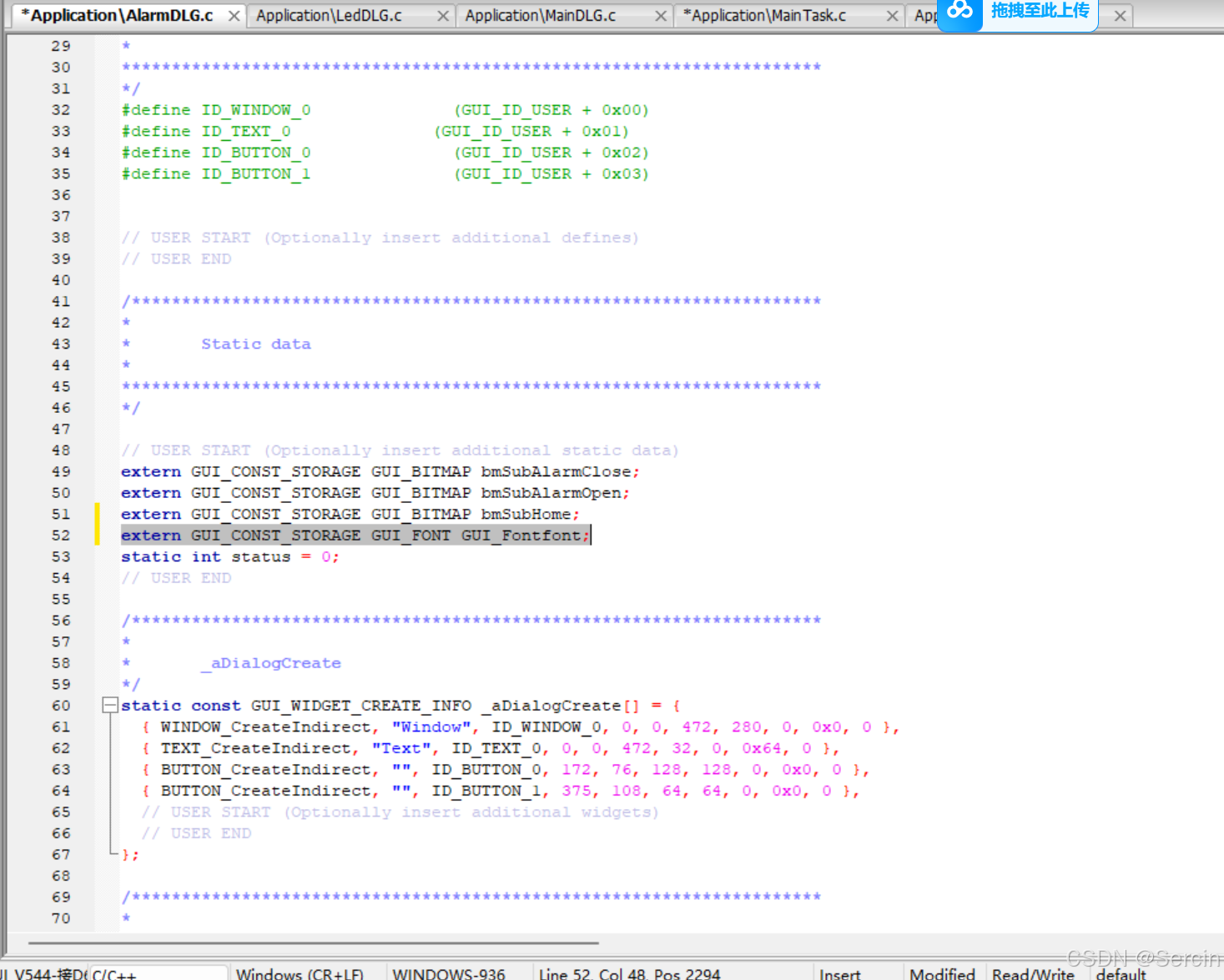

 依次添加到application每个.c文件中，除了mainDLG.c和maintask.c

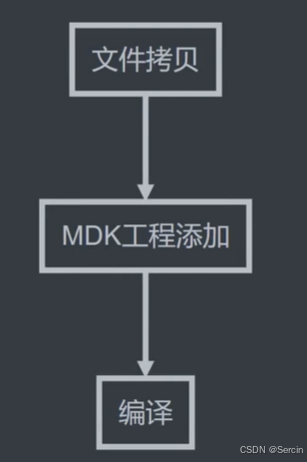

D6.3代码移植到STM32上

解决兼容性的问题

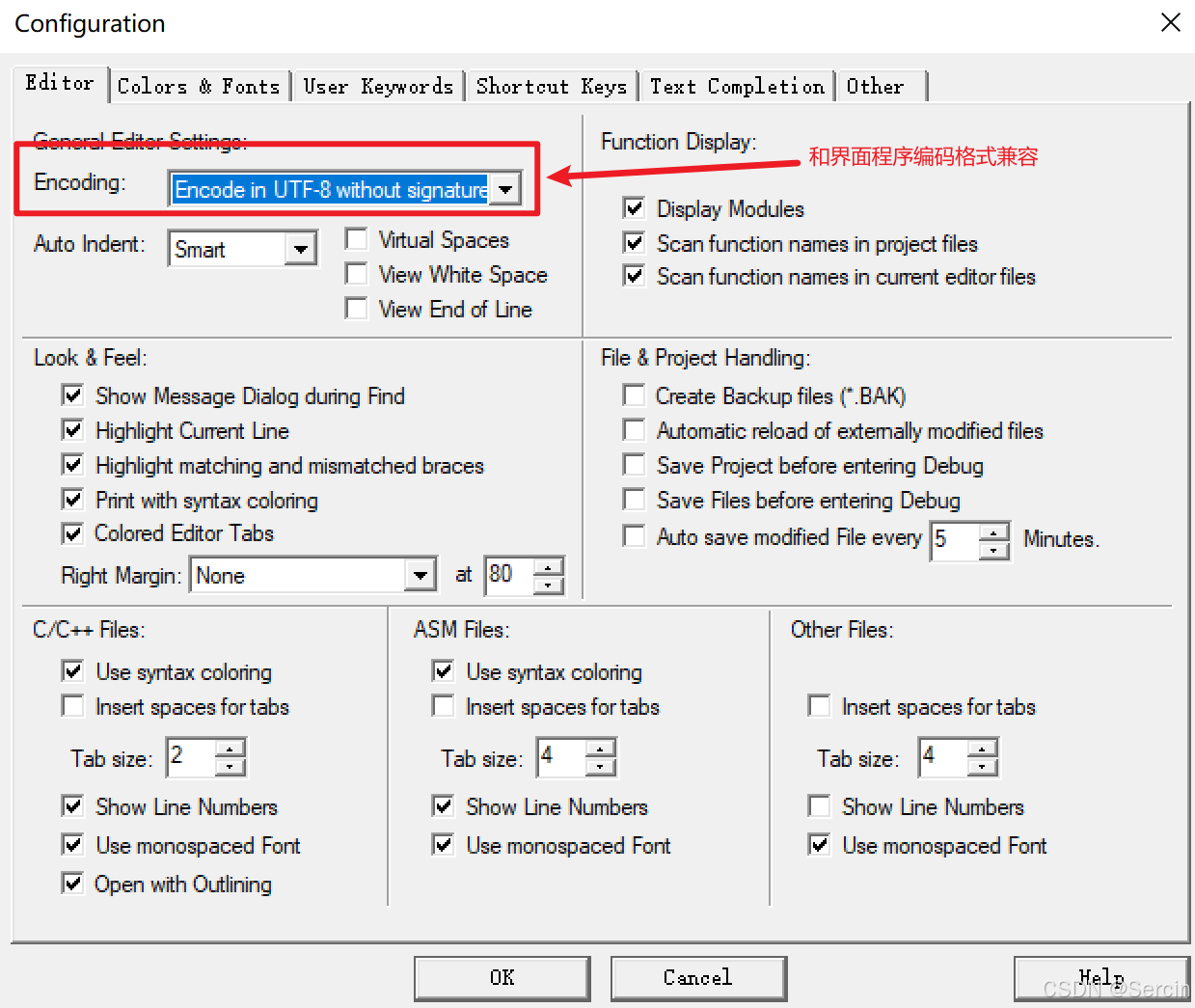

MDK工程编码格式修改为utf-8



需要创建include_dlg.h

//在需要引用的地方进行头文件包含

#ifndef 	_DLG_H
#define 	_DLG_H
#include "DIALOG.h"

extern WM_HWIN TempCreate(void);

extern WM_HWIN MainCreate(void);

extern WM_HWIN LightCreate(void);

extern WM_HWIN LedCreate(void);

extern WM_HWIN HumCreate(void);

extern WM_HWIN FanCreate(void);

extern WM_HWIN AlarmCreate(void);
#endif

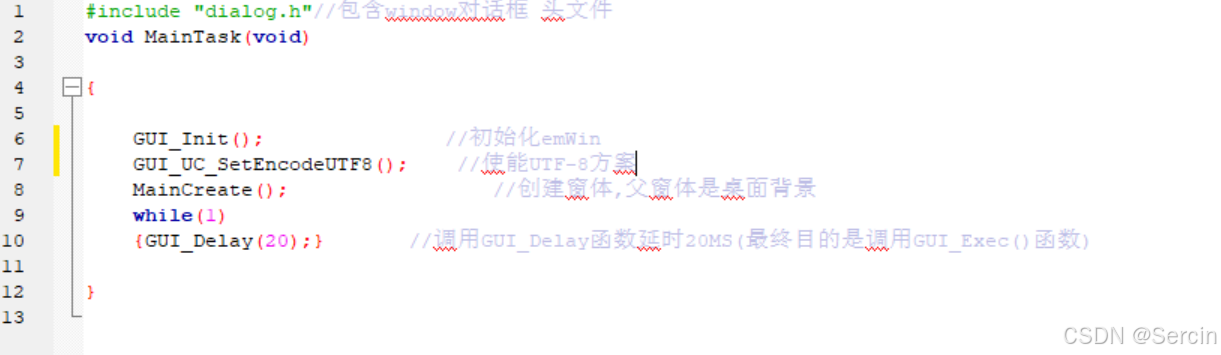

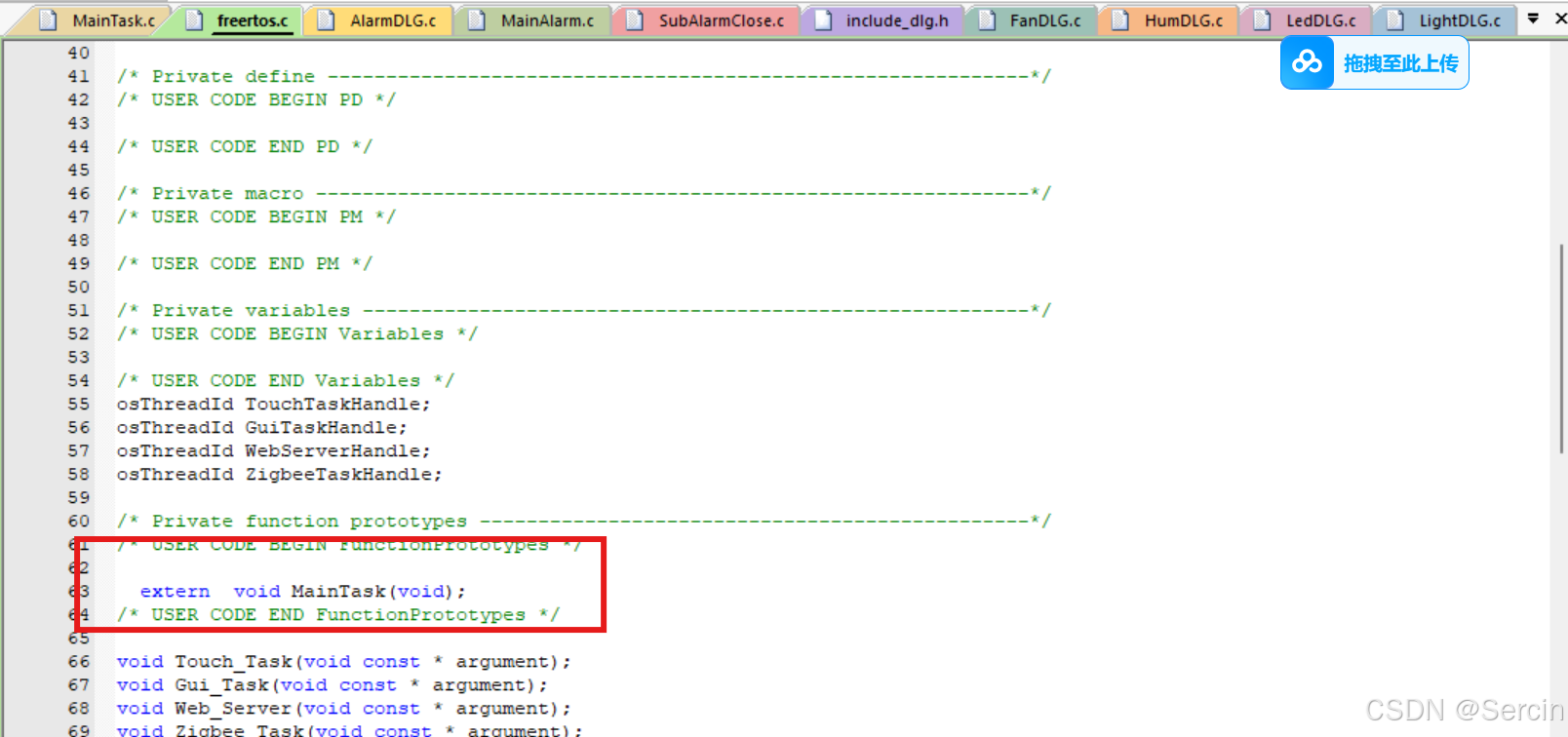

 在freeRTOS GUItask里调用 MainTask

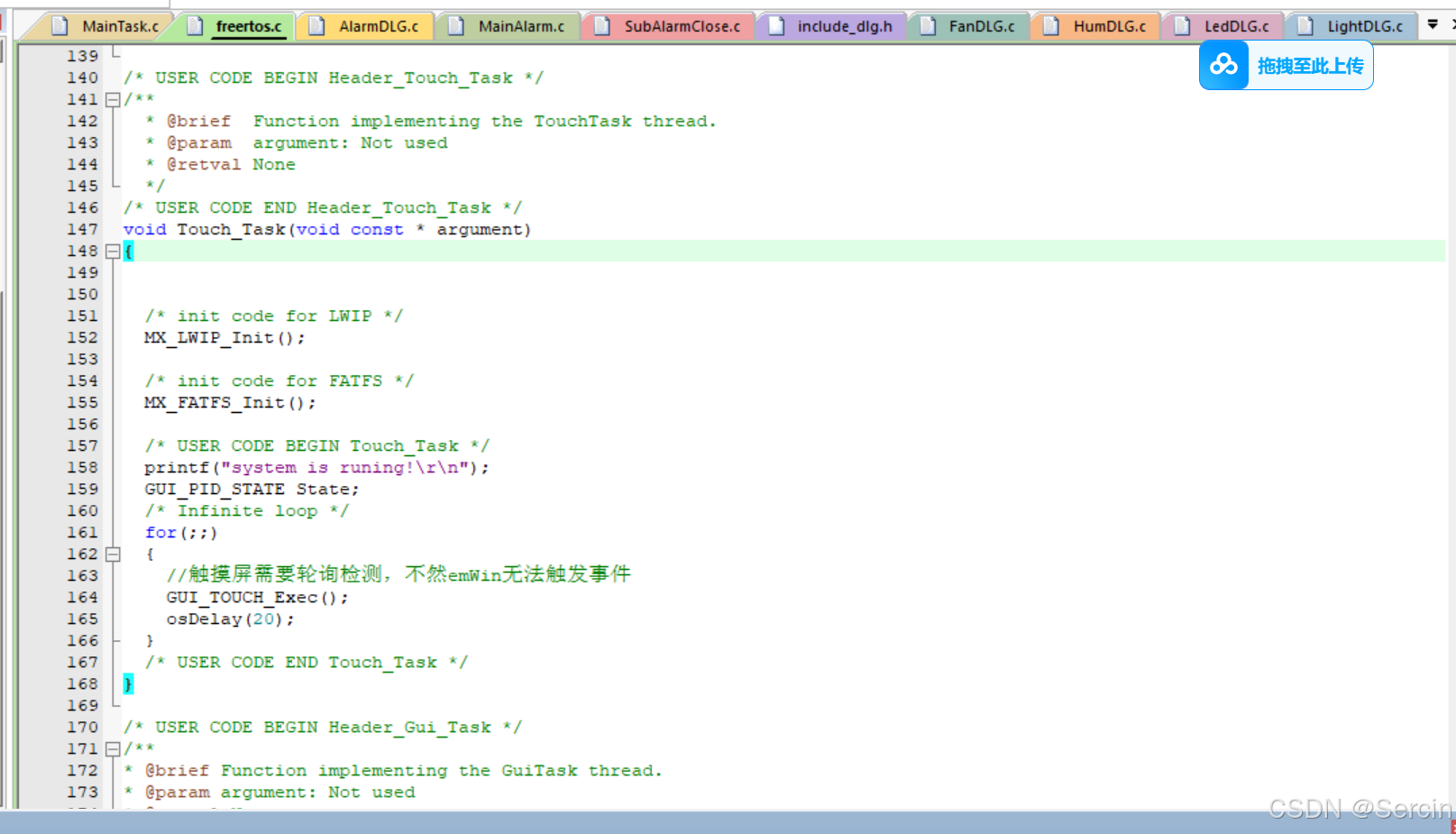

在Touch任务里保留 Touch检测

D6.4 代码移植到STM32下

  测试出的bug

bug1:当切换界面时，出现闪屏动作，体验感非常差
bug2：当频繁切换界面时，出现花屏或者白屏

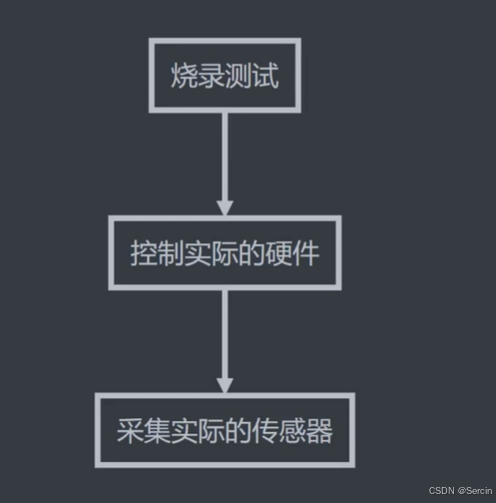

 D6.5人机交互功能测试验证

切换界面闪屏问题

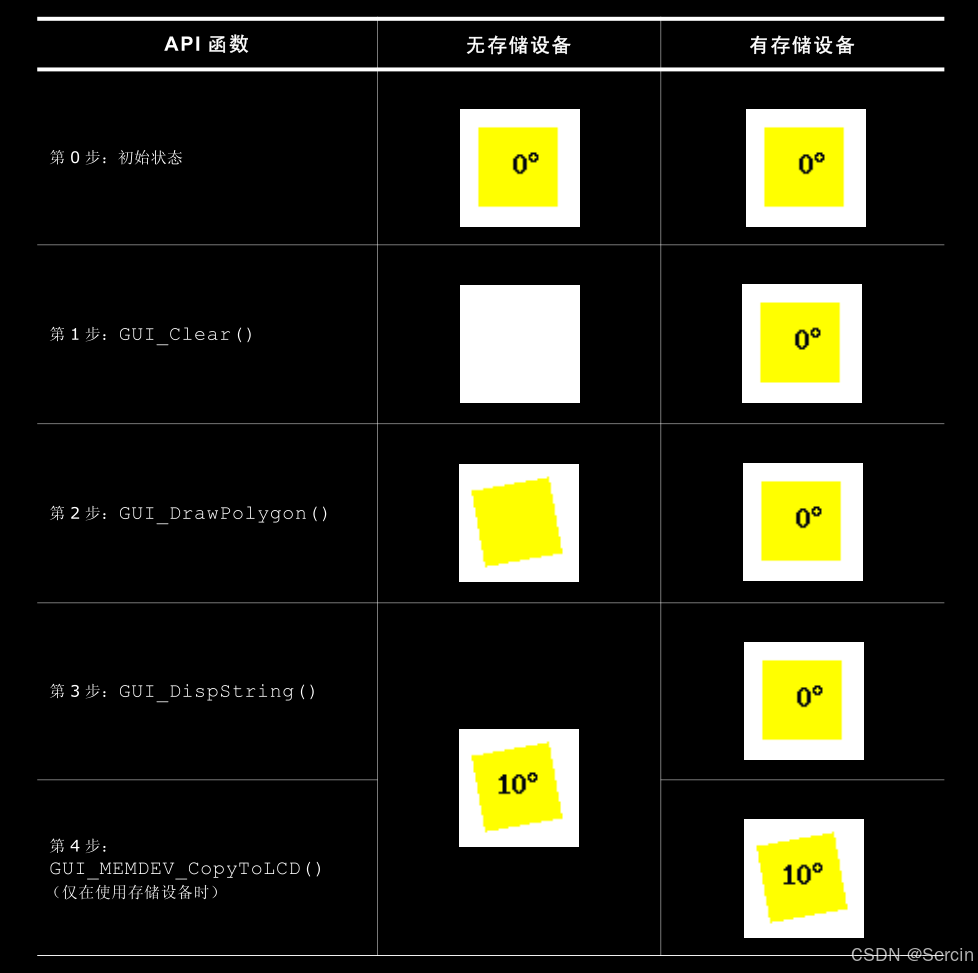

使用存储设备

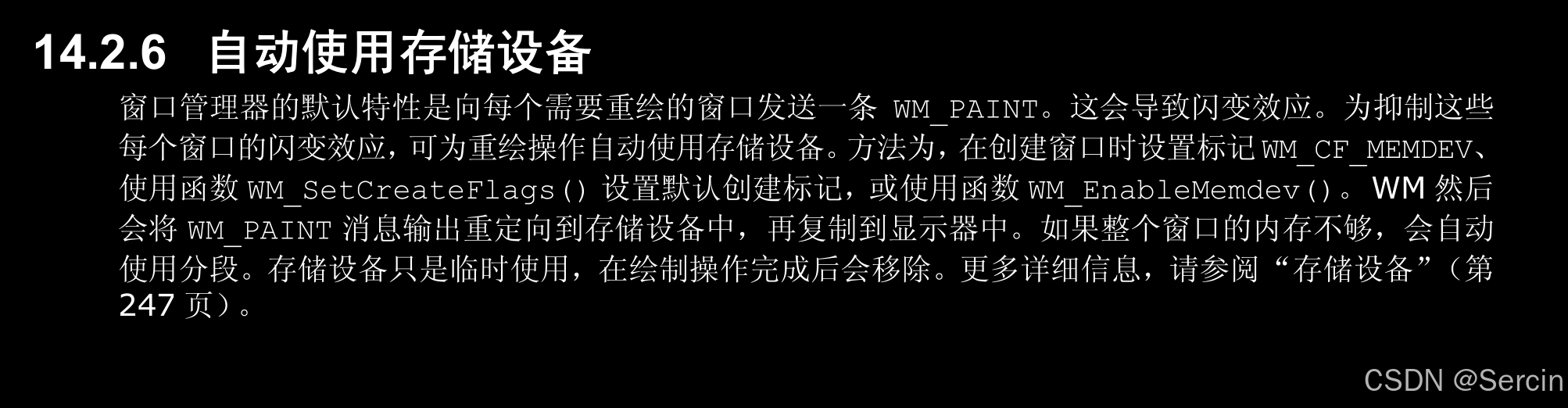

自动使能存储设备

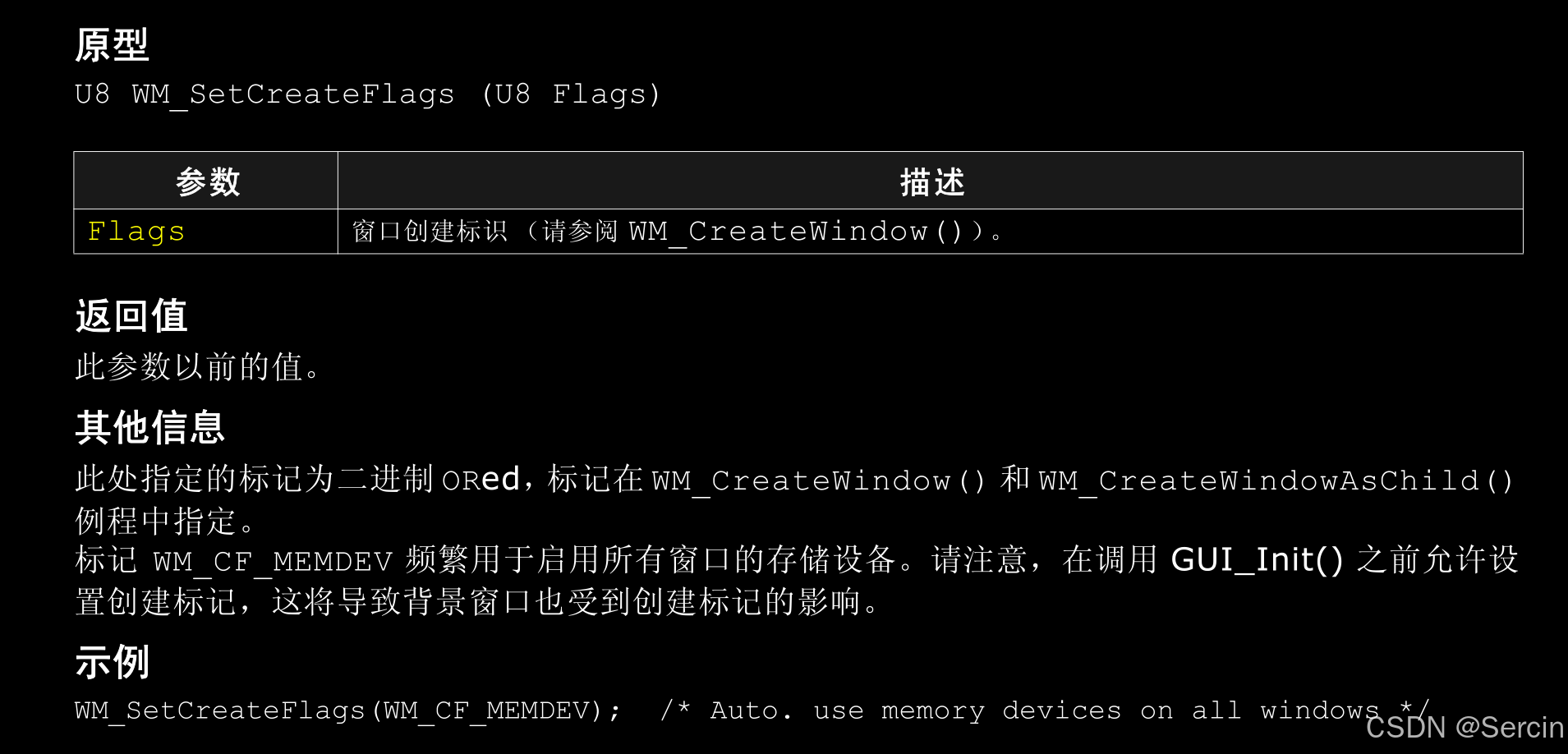

使能存储设备API



 频繁切换界面花屏问题

/*********************************************************************
*
*       GUI_X_Config
*
* Purpose:
*   Called during the initialization process in order to set up the
*   available memory for the GUI.
*/
void GUI_X_Config(void) {
  //
  // 32 bit aligned memory area
  //
	volatile U32* aMemory = (volatile U32*)(SRAM_BANK_ADDR);
  //
  // Assign memory to emWin
  GUI_ALLOC_AssignMemory((void *)aMemory, GUI_NUMBYTES);
  GUI_ALLOC_SetAvBlockSize(GUI_BLOCKSUZE);
  //
  // Set default font
  //
  GUI_SetDefaultFont(GUI_FONT_32_1);
}
