毕设分享|基于单片机STM32的智能衣柜设计

项目介绍：

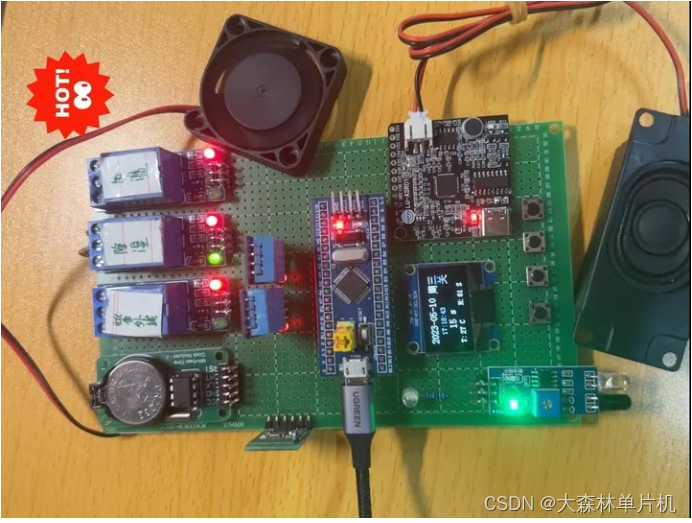

从智能家居服务生活的理念出发，针对目前传统衣柜在潮湿环境下不易贮存衣物的缺点，设计一款智能语音衣柜；如下图所示为基于stm32的智能衣柜设计，这个项目中有紫外线杀菌+除湿风扇+加温+语音助手+wifi模块+人体感应模块等，属于一个综合性项目，如果想从事嵌入式开发，学点东西这是很值得参考的一个项目，里面设计的内容和知识点都比较多了。

实现的功能描述：

1.每30s自动打开紫外线杀菌，温湿度达到阈值自动加温除湿；

2.按键包括：设置加 设置减 设置页面切换 设置点切换

3.屏幕显示年月日 时分秒 星期 温湿度 紫外线倒计时

4.温湿度传感器模块为32和语音模块提供数据，语音可播报当前温湿度和穿衣推荐

5.内置还有人体感应模块自动打开灯光和储物柜

全部资料清单：

1.作品涉及相关技术教学视频

2.系统设计框图文档

3.电路图图源文件（AD）

4.STM32源代码源文件（Keil）

5.电路AD软件、编程软件Keil安装教程

6.元器件清单

7.系统调试文档

8.所用到元器件的所有资料

9.其他参考资料（论文参考）

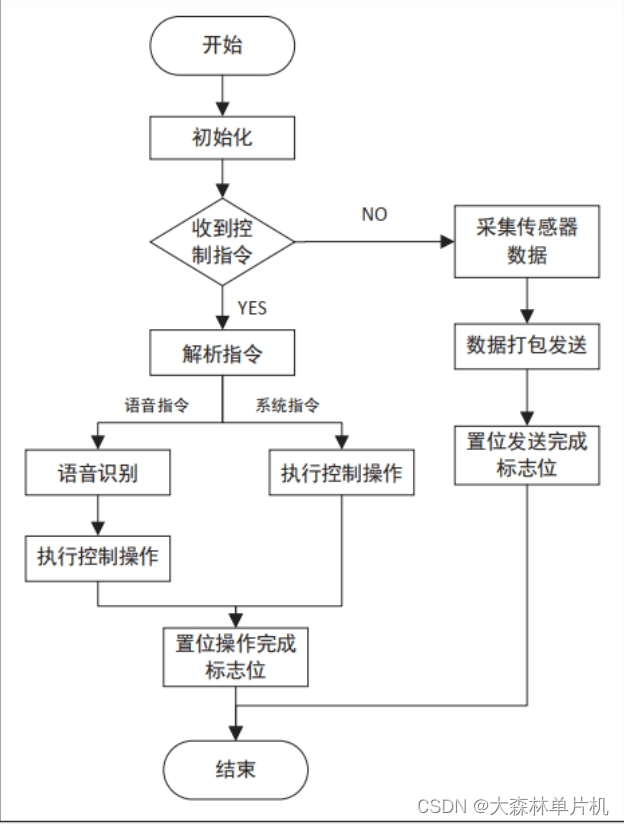

系统框图：

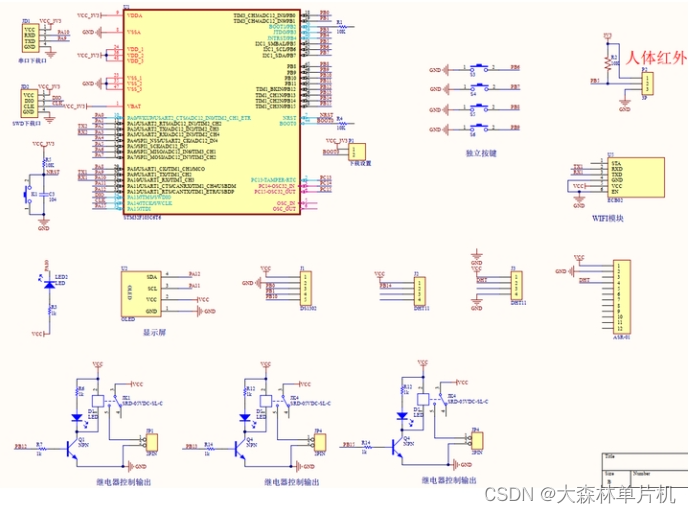

电路设计原理图:

电路可以使用Altium Designer 打开，主控是STM32, 其他电路主要包括电源LED灯、按键、OLED显示屏、DHT11-温湿度传感器、光敏传感器、DS1302时钟、ASR01语音控制、人体感应器、、蓝牙模块等电路。如下图所示：
