一、定义：

RFID（Radio Frequency Identification）高频卡项目设计通常涉及到射频识别技术，包括硬件和软件两部分。这里无法直接提供完整的代码，但我可以为你概述一个基本的设计流程和关键组件：

1. **硬件部分**:
- RFID标签（Tag）：高频（13.56MHz）的标签含有存储信息的芯片，如MIFARE Classic。
- 读写器（Reader）：负责发送信号读取标签，并将数据传输给系统。

2. **软件部分**:
- 程序设计：使用编程语言（如C/C++、Python或MATLAB）编写控制读写器与标签交互的驱动程序，处理接收到的数据。
- 数据处理：解析和验证从标签读取的信息，可能涉及到加密或解密操作。
- 应用层：根据具体需求设计应用，如库存管理系统、门禁控制系统等。

3. **接口与协议**:
- RFID通信可能遵循ISO 14443协议，确保数据交换的兼容性。

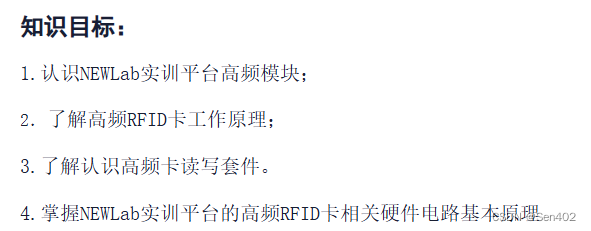

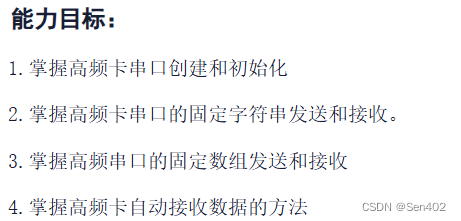

二、学习指南

1.1、认识高频射频标签概述

中高频段射频标签

中高频段射频标签的工作频率一般为3MHz ~ 30MHz。典型工作频率为：13.56MHz。该频段的射频标签，从射频识别应用角度来说，因其工作原理与低频标签完全相同，即采用电感耦合方式工作，所以宜将其归为低频标签类中。另一方面，根据无线电频率的一般划分，其工作频段又称为高频，如表2.2所示，所以也常将其称为高频标签。鉴于该频段的射频标签可能是实际应用中最大量的一种射频标签，因而我们只要将高、低理解成为一个相对的概念，即不会在此造成理解上的混乱。为了便于叙述，我们将其称为中频射频标签。
　　中频标签一般也采用无源设主，其工作能量同低频标签一样，也是通过电感（磁）耦合方式从阅读器耦合线圈的辐射近场中获得。标签与阅读器进行数据交换时，标签必须位于阅读器天线辐射的近场区内。中频标签的阅读距离一般情况下也小于1米。
　　中频标签由于可方便地做成卡状，典型应用包括：电子车票、电子身份证、电子闭锁防盗（电子遥控门锁控制器）等。相关的国际标准有：ISO14443、ISO15693、ISO18000-3（13.56MHz）等。
　　中频标准的基本特点与低频标准相似，由于其工作频率的提高，可以选用较高的数据传输速率。射频标签天线设计相对简单，标签一般制成标准卡片形状。
