【赛卓电子】SC4671系列第二代单片式霍尔电流传感器芯片

SC4671系列产品具有400kHz超宽信号带宽，隔离耐压最高5kVRMS，通过独特的封装设计实现了业内领先的低至0.27mΩ的原边阻抗，持续通流能力提高到100A，为汽车、工业系统中的交流或直流电流检测提供精准、可靠、高效的解决方案。

关于SC4671产品系列

 一、产品简介：

作为已量产的集成式电流传感器SC4624系列的完美补充，SC4671产品系列是专为汽车、工业、商业及通信领域量身打造的交流/直流电流传感器芯片。该系列结合了线性霍尔传感器电路与铜导电路径的先进技术，并通过一项独特的封装设计理念，实现了卓越的电气隔离性能--爬电距离最大可达8.2毫米，同时满足UL标准的最高5000Vrms的耐受隔离电压及1618Vpk的最大工作隔离电压能力。此外，借助芯片内部精密的温度补偿算法与下线效准技术，SC4671能在全温度范围内确保<±2%的灵敏度误差与<±10mV的零点误差，展现出卓越的性能稳定性。

二、产品特点

• 高带宽以及快速响应时间：400kHz带宽、1.2uS响应时间
• 数字温补+下线校准实现高精度：全温Sens Error<±2%、offset Error<±10mV
• 支持5V/3.3V单电源供电
• 固定零点电压、VREF支持输入输出
• 集成多种诊断机制：过压、断线、阈值以及时间可调过流检测
• 低导通阻抗：SOW10 0.27mΩ；SOW16 0.85mΩ；SOP8 1.2mΩ
• 1min耐受隔离电压：SOW10/16 5000Vrms；SOP8 3000Vrms
• SOW10可承受高达13kA浪涌雷击电流（8μs/20μs 浪涌电流波形）
• 宽电流检测范围：SOP8 20-50A；SOW16 30-100A；SOW10 50-150A

三、典型应用：

SC4671系列可广泛应用于需要高精度电流监控与电气隔离的场景：

• 光储：逆变器电流检测，MPPT电流检测等
• 中低功率变频器电流检测
• 电机相位和轨电流检测
• OBC、DCDC电流检测
• 直流电源
• 过流保护
• 不间断电源

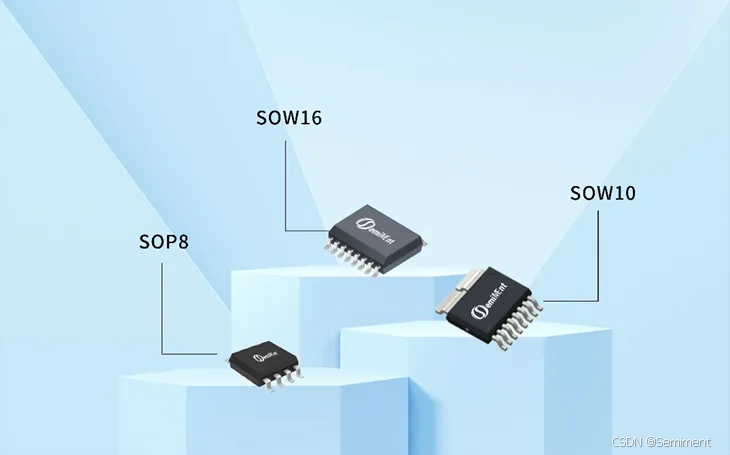

四、封装外形



 SC4671产品系列的封装形式：SOP、SOW16、SOW10

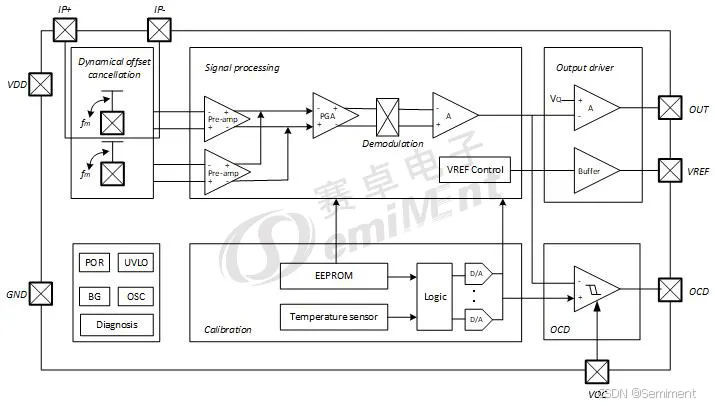

五、功能框图

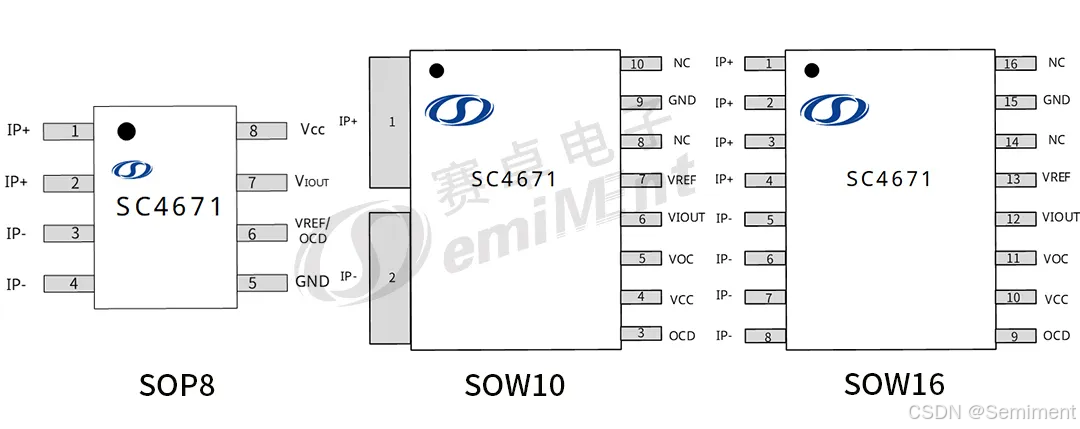

 六、引脚定义

SC4671(SOP8、SOP16)支持免费提供样品！
