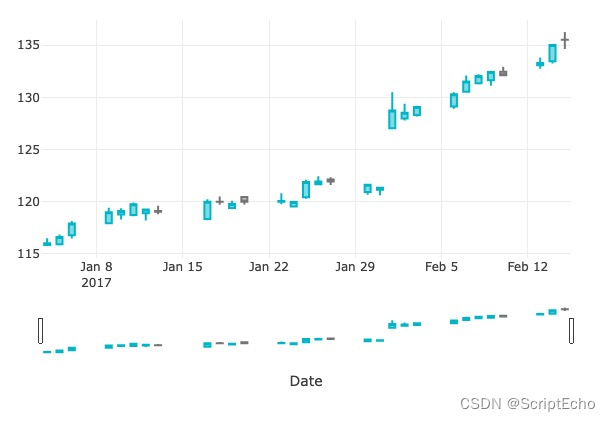

在这里插入图片描述

本文由ScriptEcho平台提供技术支持

项目地址：传送门

Plotly.js实现交互式K线图

应用场景

K线图广泛应用于金融领域，用于展示股票、外汇等金融产品的价格走势。它直观地呈现了开盘价、收盘价、最高价和最低价等信息，帮助投资者分析市场趋势和做出交易决策。

基本功能

本代码使用Plotly.js库创建了一张交互式的K线图，具有以下基本功能：

**数据可视化：**绘制K线，显示股票价格的开盘价、收盘价、最高价和最低价。
**交互式缩放：**允许用户通过拖拽或使用滑块来放大或缩小图表。
**时间范围选择：**用户可以通过滑块选择特定的时间范围来查看K线图。
**无图例：**为了保持图表简洁，移除了图例。

功能实现步骤及关键代码分析

1. 数据准备

首先，定义了K线图的数据，包括日期、开盘价、收盘价、最高价和最低价。

var trace1 = {
  x: ['...'], // 日期
  open: ['...'], // 开盘价
  high: ['...'], // 最高价
  low: ['...'], // 最低价
  close: ['...'], // 收盘价
  type: 'candlestick', // K线类型
  xaxis: 'x', // x轴关联
  yaxis: 'y' // y轴关联
};

2. 图表布局

接下来，定义了图表布局，包括边距、拖拽模式、x轴和y轴属性。

var layout = {
  dragmode: 'zoom', // 拖拽模式
  margin: {
    r: 10, // 右边距
    t: 25, // 上边距
    b: 40, // 下边距
    l: 60 // 左边距
  },
  showlegend: false, // 隐藏图例
  xaxis: {
    autorange: true, // 自动调整x轴范围
    domain: [0, 1], // x轴占据整个图表宽度
    range: ['...', '...'], // x轴时间范围
    rangeslider: {range: ['...', '...']}, // x轴滑块时间范围
    title: 'Date', // x轴标题
    type: 'date' // x轴类型为日期
  },
  yaxis: {
    autorange: true, // 自动调整y轴范围
    domain: [0, 1], // y轴占据整个图表高度
    range: [114.609999778, 137.410004222], // y轴价格范围
    type: 'linear' // y轴类型为线性
  }
};
